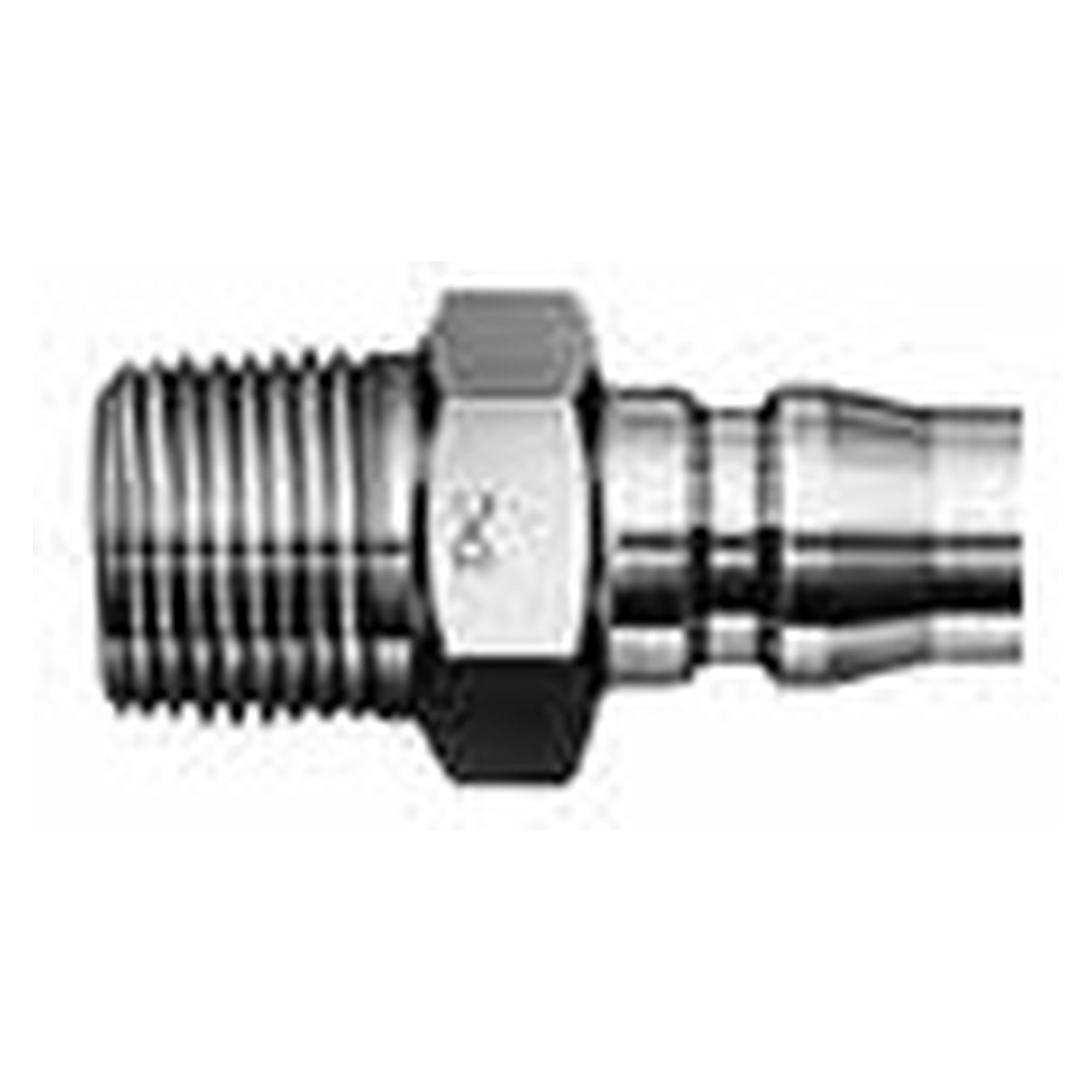

Kupplungsstecker Twist Plug TS-10PM, Stahl - Nitto Kohki 317600140

Der Twist Plug ist ein Steckerteil aus Stahl für Schnellkupplungen von Nitto Kohki. Er lässt sich in der gekuppelten Verbindung drehen, sodass der angeschlossene Schlauch der Bewegung folgt, statt sich zu verdrillen.

• Drehbare Ausführung, der Schlauch verdrillt sich beim Arbeiten nicht
• Körper aus Stahl für den täglichen Werkstatteinsatz
• NBR-Dichtung in allen Modellen der Baureihe TS
• Kuppeln und Trennen von Hand, ohne Werkzeug
• Modelle mit Außengewinde und mit Innengewinde in der Baureihe verfügbar

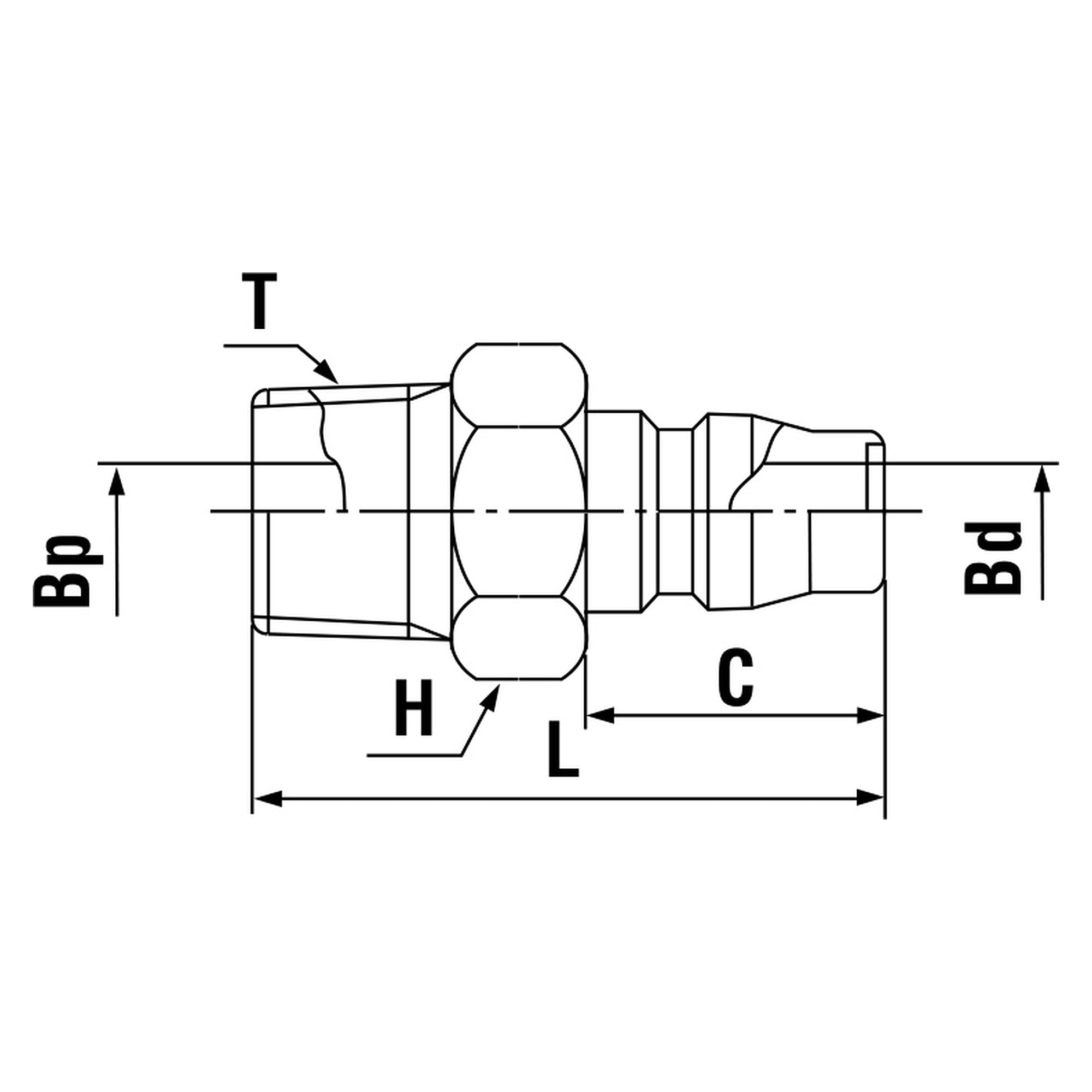

Technische Daten laut Herstellerkatalog

Modelle der Baureihe TWIST PLUG

Alle Modelle der Baureihe aus dem Herstellerkatalog. Die Zeile des hier angebotenen Artikels ist hervorgehoben.

Funktionsprinzip

• Ein Stecker mit frei drehbarem Hals für Schlauchanschlüsse an Druckluftwerkzeugen und -geräten.
• Die freie Winkelverstellung ermöglicht bequeme Arbeitshaltungen, auch in engen Räumen oder bei Überkopfarbeiten.
• Das flexible Teil ist mit selbstschmierendem Kunststoff verstärkt und ergibt so ein leichtgängiges Abwinkeln und eine hohe Haltbarkeit.
• Der Staubschutz über dem flexiblen Teil verhindert das Eindringen von Schmutz und Spänen.
• Verhindert Verdrehen, Knicken oder Abknicken des Schlauchs. Verbessert die Arbeitseffizienz deutlich.

Baureihen im Vergleich

TWIST PLUG wird gewählt, wenn Verdrehen oder Knicken des Schlauchs am Druckluftwerkzeug beseitigt werden soll und die vorhandene Muffe zur Serie HI CUPLA oder NUT CUPLA gehört. Die Auslegung für Luft beträgt 1.0 MPa {10 kgf/cm2}; bei Leitungen mit 1.5 MPa {15 kgf/cm2} ist eine der für diesen Druck ausgelegten Baureihen zu verwenden, etwa HI CUPLA BL, NUT CUPLA, LOCK CUPLA 200, ROTARY LINE CUPLA oder ROTARY PLUG. Wie diese sperrt TWIST PLUG einseitig ab; müssen beide Leitungsseiten schließen, ist COMPACT ZEROSPILL CUPLA mit beidseitiger Absperrung bei 1.0 MPa {10 kgf/cm2} die Alternative.

Werkstoffe und Dichtungen

Einsatzbereiche

• Handgeführte Geräte, die beim Arbeiten gedreht werden
• Schlauchleitungen an beweglichen Werkzeugen
• Montagearbeitsplätze mit häufigem Gerätewechsel
• Wartungsarbeiten mit wechselnden Anschlussstellen

Sicherheits- und Einsatzhinweise

• Nicht für Vakuumanwendungen geeignet, weder im verbundenen noch im getrennten Zustand.
• Lesen Sie vor dem Gebrauch unbedingt den Sicherheitshinweis am Ende dieses Katalogs sowie das den Produkten beiliegende Anleitungsblatt.

Alle technischen Angaben auf dieser Seite stammen aus dem Nitto Kohki Gesamtkatalog Quick Connect Couplings C01en-b, Seite 64. Der vollständige Katalog steht auf dieser Seite als PDF zum Download bereit.
