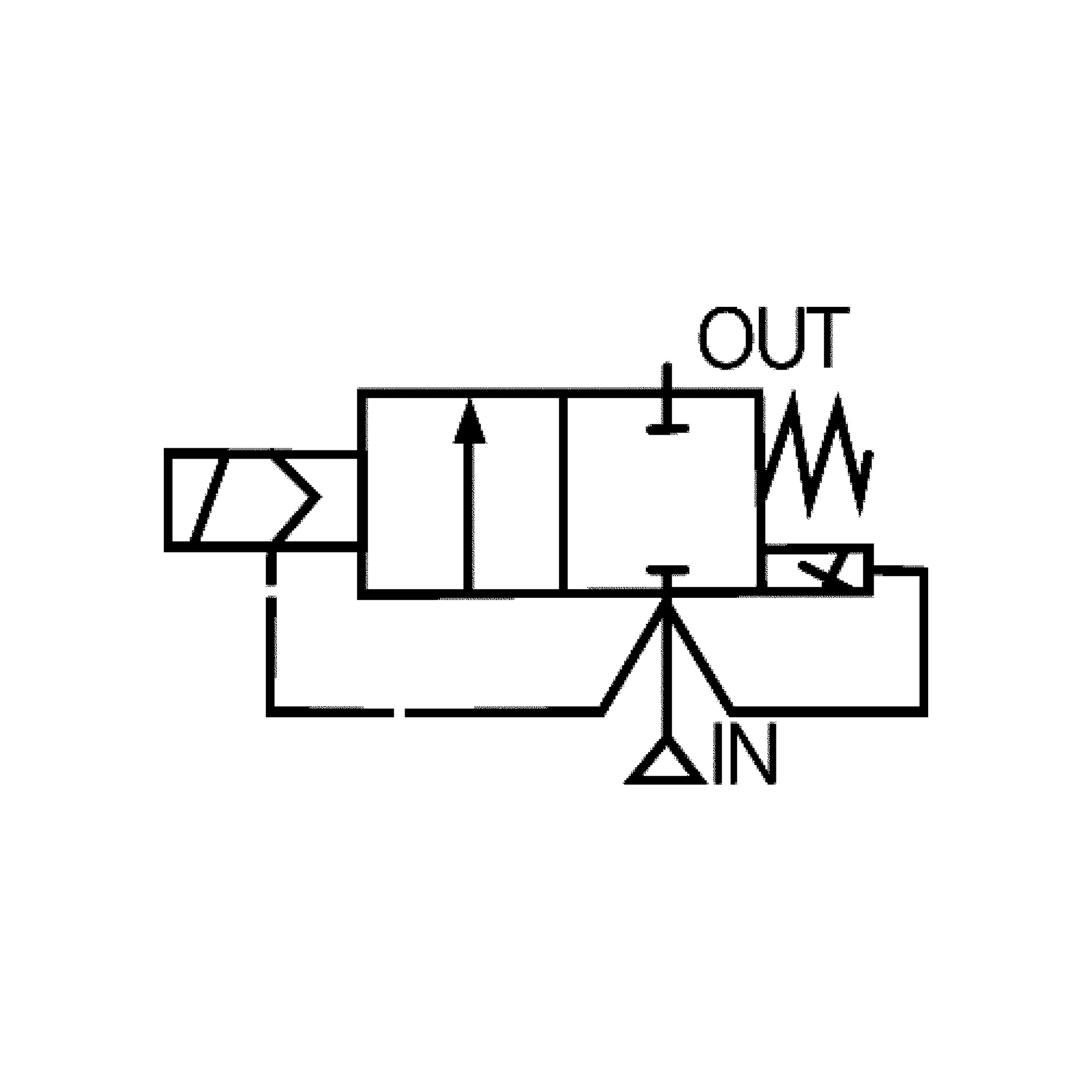

Impulsmembranventil, NC, 24 V DC int. Vorsteuerung, G 2, CR - Riegler 102991

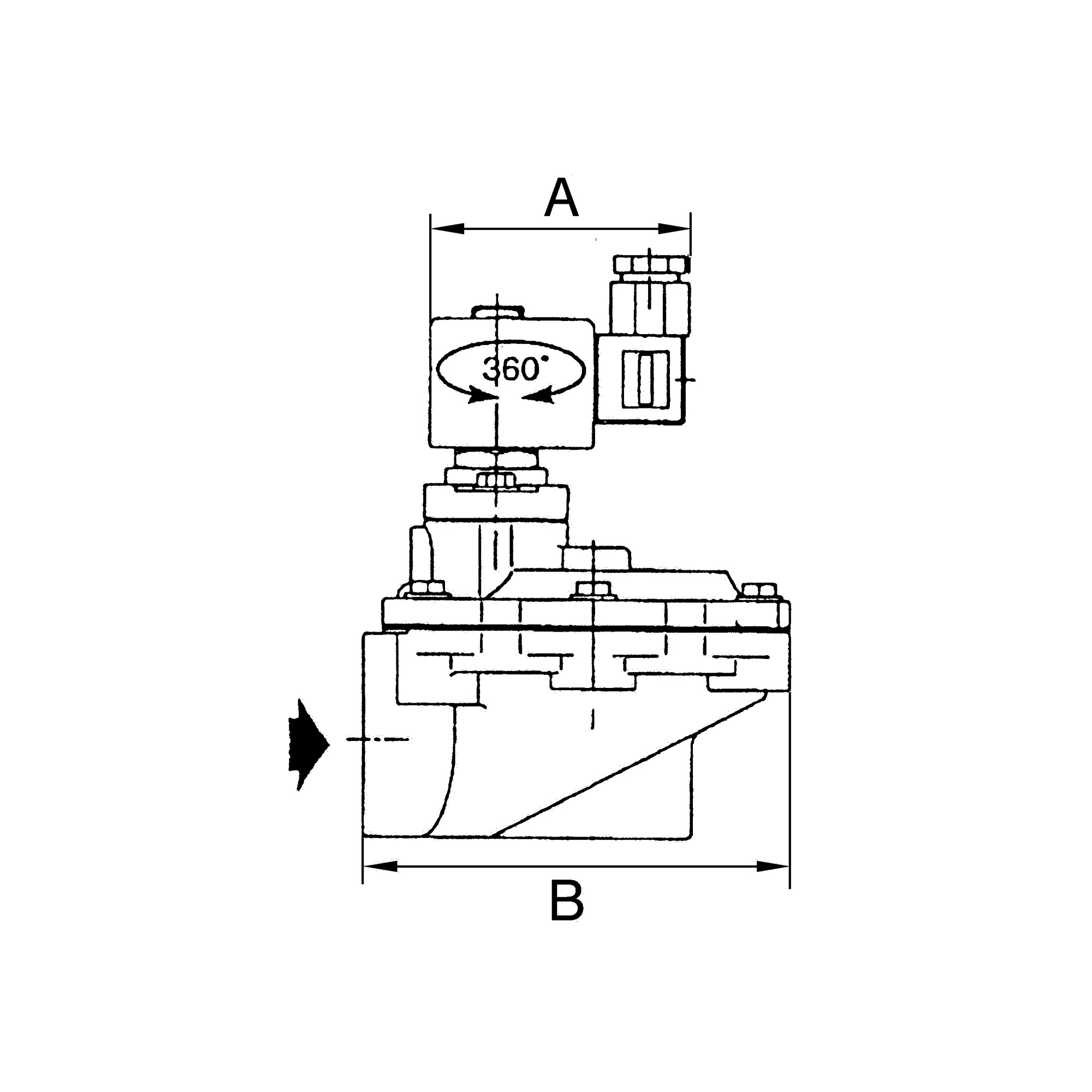

Impulsmembranventil, NC, 24 V DC interne Vorsteuerung, Mediumstemperatur max. 85 °C, G 2, PN 0,35 - 8,5 bar, Membrane CR Moderner Umweltschutz erfordert entsprechende Reinigungsverfahren. Staubfilteranlagen sind ein unverzichtbarer Bestandteil zur Luftreinhaltung. Zur Abreinigung der dort verwendeten Gewebefilter werden in kurzen Intervallen Druckimpulse entgegen der Hauptstromrichtung in die Gewebefilter geblasen. Die dafür eingesetzten Magnetventile zeichnen sich durch anwendungsspezifische Konstruktionsmerkmale aus: - Eckbauform zur Optimierung des Luftstromes - Voller Ventilquerschnitt am Ventilsitz - Extrem kurze Schaltzeiten - Geräuscharmen Betrieb durch eingebaute Schalldämpfer (Größe 1 1/2 bis 2 1/2 nachrüstbar) - Einfache Wartung und Instandhaltung durch sofort verfügbare Membran- und Verschleißteile Das Ventil ist nicht als Absperrorgan für Standardanwendungen geeignet.

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 84818079
• Ursprungsland: DE

Über Magnetventile

Magnetventile schalten einen Medienstrom elektrisch, ohne dass an der Leitung von Hand eingegriffen werden muss. Die Baureihe deckt Nennweiten von DN 1 bis DN 66 und Betriebsdrücke bis 50 bar ab, die Anschlüsse reichen von G 1/8 bis G 2. Einzelne Ausführungen arbeiten ab -1 bar und sind damit auch für Vakuum geeignet.

Worauf es bei der Auswahl ankommt

• Funktion: stromlos geschlossen (NC), stromlos offen (NO) oder beliebige Durchflussrichtung (BEL). Entscheidend ist, welchen Zustand die Anlage bei Spannungsausfall einnehmen soll.
• Spannung: 12 V DC, 24 V DC, 24 V AC, 110 V AC und 230 V AC sowie Ausführungen für 24 V AC/DC und 230 V AC/DC. Sie richtet sich nach der vorhandenen Steuerung.
• Dichtmaterial NBR, FKM, FPM, EPDM, PTFE oder FFKM: der Werkstoff muss zum Medium passen und zur Mediumstemperatur, die je nach Ausführung zwischen -30 und 160 °C liegt.
• Gehäusewerkstoff: Messing, Aluminium, Polyamid, glasfaserverstärktes Polyamid, Polypropylen oder Edelstahl 1.4301, 1.4401 und 1.4581. Edelstahl kommt bei korrosiven Medien und hohen Reinigungsanforderungen in Betracht.
• Nennweite DN 1 bis 66 mm und Betriebsdruck: die Obergrenzen liegen zwischen 1 und 50 bar, die Nennweite bestimmt den erreichbaren Durchfluss.

Typische Einsatzbereiche

• Absperren und Freigeben von Druckluft in Maschinen und Anlagen
• Abreinigung von Gewebefiltern in Staubfilteranlagen über Impulsmembranventile
• Schaltaufgaben in Kühl- und Heizwasserkreisen
• Dosier- und Abfüllstationen mit dünnflüssigen, neutralen Medien
• Vakuumanwendungen mit Betriebsdrücken ab -1 bar

Die Gewinde sind nach DIN EN ISO 228-1 oder ISO 7-1 ausgeführt. Die Schutzart IP 65 bzw. IP 67 wird bei korrekt montierter Gerätesteckdose erreicht.
