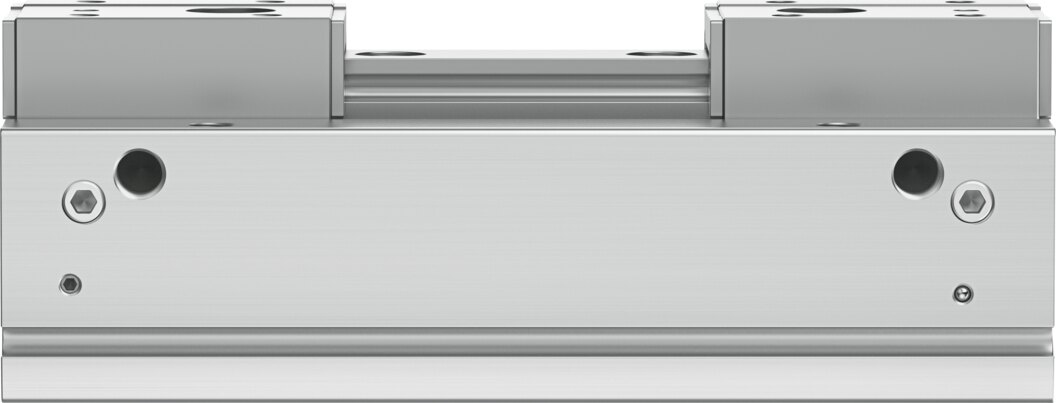

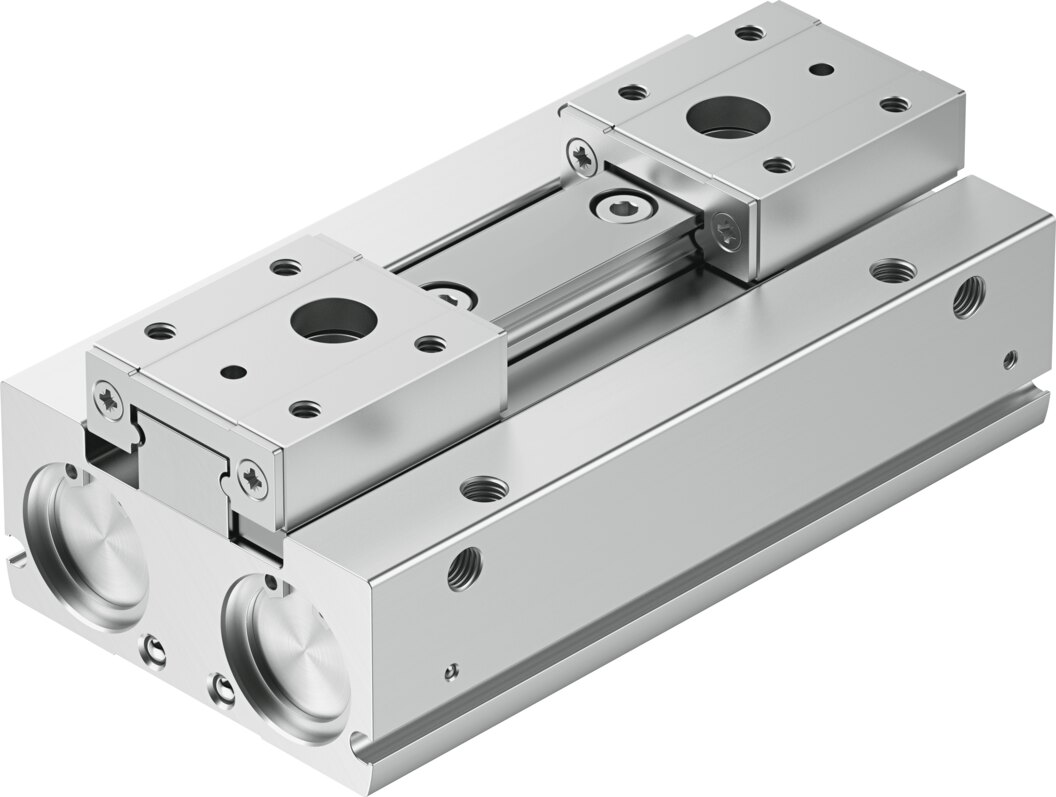

Parallelgreifer HPPF-20-40-A - Festo 8143408
Netto
zzgl. MwSt.
416,39 € inkl. 19 % MwSt., zzgl. Versand
349,91 €
Artikel
FES-8143408
Hersteller-Nr.
HPPF-20-40-A
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Baugröße | 20 |
|---|---|
| Gesamthub | 40 mm |
| Hub pro Greifbacken | 20 mm |
| Max. Greifbacken-Winkelspiel ax, ay | 0 deg |
| Max. Greifbackenspiel Sz | 0 mm |
| Wiederholgenauigkeit Greifer | 0,06 mm |
| Anzahl Greifbacken | 2 |
| Antriebsart | pneumatisch |
| Einbaulage | beliebig |
| Funktionsweise | doppeltwirkend |
| Dämpfung | elastische Dämpfungsringe/-platten beidseitig |
| Greiferfunktion | Parallel |
| Greifkraftsicherung | ohne |
| Konstruktiver Aufbau | Flache Befestigungsart für Greiffinger, Zahnstange/Ritzel, zwangsgeführter Bewegungsablauf |
| Führung | Kugelführung |
| Positionserkennung | für Näherungsschalter |
| Varianten | Metalle mit Kupfer, Zink oder Nickel als Hauptbestandteil sind ausgeschlossen von der Verwendung. Ausnahmen sind Nickel in Stählen, chemisch vernickelte Oberflächen, Leiterplatten, Leitungen, elektrische Steckverbinder und Spulen. |
| Betriebsdruck | 1 ... 7 bar |
| Max. Arbeitsfrequenz Greifer | 1 Hz |
| Min. Öffnungszeit bei 0,6 MPa (6 bar, 87 psi) | 120 ms |
| Min. Schließzeit bei 0,6 MPa (6 bar, 87 psi) | 110 ms |
| Max. Masse pro externem Greiffinger | 625 g |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Eignung zur Produktion von Li-Ionen Batterien | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Umgebungstemperatur | -10 ... 60 °C |
| Gesamtgreifkraft bei 0,6 MPa (6 bar, 87 psi) öffnen | 346,6 N |
| Gesamtgreifkraft bei 0,6 MPa (6 bar, 87 psi) schließen | 346,6 N |
| Greifkraft pro Greifbacken bei 0,6 MPa (6 bar, 87 psi) öffnen | 173,3 N |
| Greifkraft pro Greifbacken bei 0,6 MPa (6 bar, 87 psi) schließen | 173,3 N |
| Max. Kraft am Greifbacken Fz statisch | 320 N |
| Max. Moment Mx | 6 Nm |
| Max. Moment My | 3 Nm |
| Max. Moment Mz | 3 Nm |
| Produktgewicht | 887 g |
| Befestigungsart | Direktbefestigung über Durchgangsbohrung, Direktbefestigung über Gewinde |
| Pneumatischer Anschluss | M5 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Abdeckkappe | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Deckel | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Endplatte | hochlegierter Stahl rostfrei |
| Werkstoff Gehäuse | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Greifbacken | hochlegierter Stahl |
| Werkstoff Kolbendichtung | TPE-U(PU) |
| Werkstoff O-Ring | NBR |
| Werkstoff Schrauben | Stahl, beschichtet |
| Werkstoff Zahnstange | hochlegierter Stahl rostfrei |
| Gewicht | 0,9 kg |
| Hersteller | Festo |
| Hersteller-Nr. | HPPF-20-40-A |
| EAN | 4052568586348 |
| Zolltarifnummer | 84798997 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
