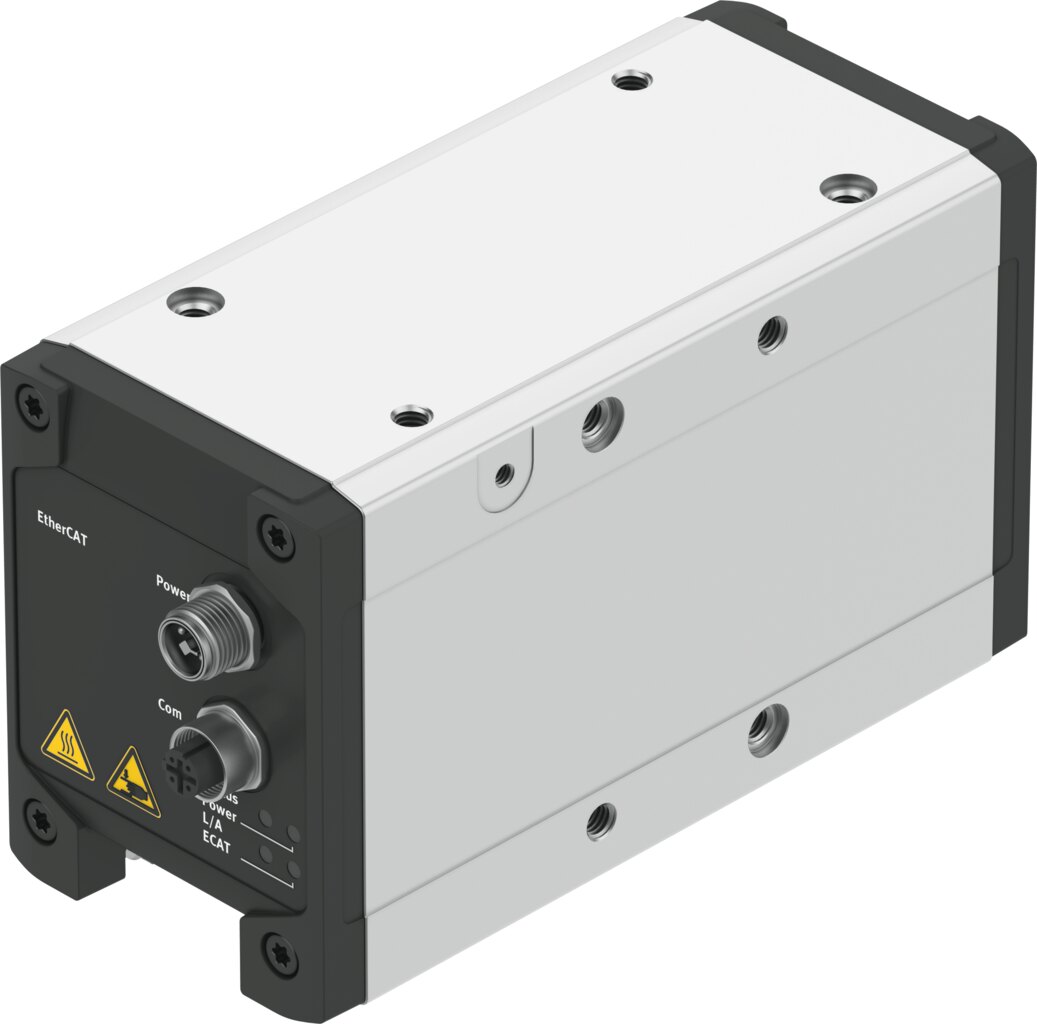

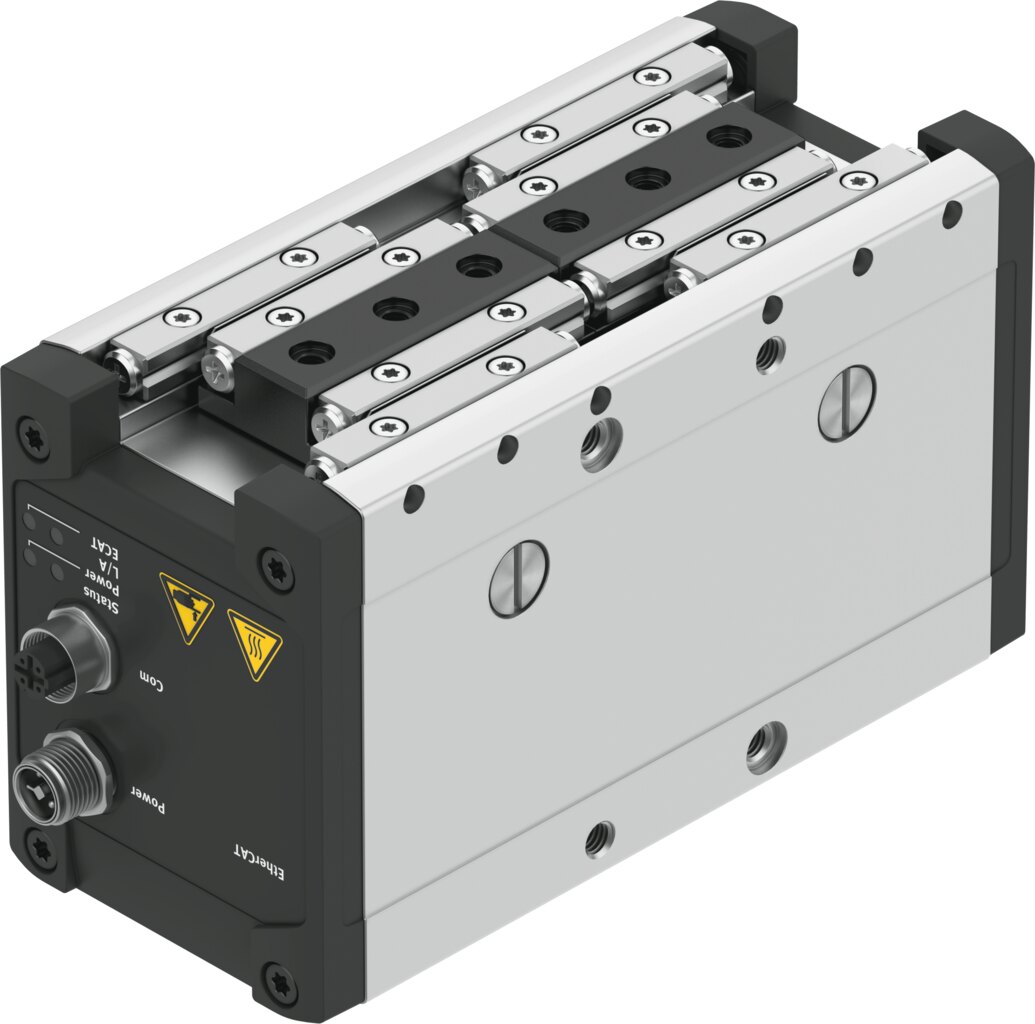

Elektrischer Parallelgreifer Baugröße 36, Gesamthub 45 mm, EtherCAT HEPP-36-45-EC - Festo 8146663

Festo ✓ Originalprodukt Neuware

Der Parallelgreifer HEPP-36-45-EC greift elektrisch ohne Druckluft und bringt bis 260 N Greifkraft je Backe. 22,5 mm Hub je Backe, Wiederholgenauigkeit ± 0,02 mm, Rollenführung. Versorgung mit 24 V DC, Schutzart IP40. Reinraumtauglich nach ISO 14644-1 Klasse 6.

Netto
2.464,34 €
zzgl. MwSt.
2.932,56 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8146663
Hersteller-Nr. HEPP-36-45-EC
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

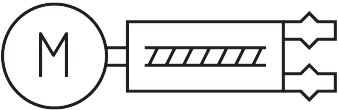

Baugröße 36, bis 260 N Greifkraft je Backe: Der HEPP-36-45-EC ist ein Parallelgreifer von Festo. Ein Elektromotor bewegt beide Backen parallel. Ausführung HEPP-36-45-EC: Rollenführung.

Vorteile

  • Bis 260 N Greifkraft je Backe
  • Wiederholgenauigkeit ± 0,02 mm
  • 22,5 mm Hub je Backe
  • Positioniergeschwindigkeit 40 mm/s je Greiffinger, Nennlast 2 kg
  • Feldbusanschluss EtherCAT
  • Reinraumtauglichkeit Klasse 6 nach ISO 14644-1

Einsatz

Der HEPP-36-45-EC eignet sich für Handhabungsaufgaben ohne Druckluftversorgung und für Anwendungen, bei denen Greifposition und Greifkraft über die Steuerung vorgegeben werden. Positionserkennung über den Motorencoder. Der HEPP-36-45-EC eignet sich für die Batterieproduktion mit reduzierten Cu/Zn/Ni-Werten (F1a). Versandgewicht 2,2 kg.

Technische Daten

Baugröße36
Gesamthub45 mm
Hub pro Greifbacken22,5 mm
Max. Greifbackenspiel Sy0,35 mm
Wiederholgenauigkeit in ± mm0,02 mm
Anzahl Greifbacken2
Antriebsartelektrisch
Einbaulagebeliebig
Betriebsart Controllerinterpolierender Betrieb über Feldbus
GreiferfunktionParallel
Konstruktiver AufbauZahnriemen, elektrischer Greifer, mit Kugelumlaufspindel
FührungRollenführung
PositionserkennungMotorencoder
Konfigurations-UnterstützungESI-Datei
VariantenVariante ohne Kupfer, Zink oder Nickel als Hauptbestandteil (ausgenommen Nickel in Stählen, chemisch vernickelte Oberflächen, Leiterplatten, Leitungen, Steckverbinder und Spulen)
RotorlagegeberEncoder absolut single turn
Rotorlagegeber Messprinzipmagnetisch
BetriebsbereitschaftsanzeigeLED
Positioniergeschwindigkeit je Greiffinger40 mm/s
Positionierbeschleunigung je Greiffinger1 m/s²
Greifgeschwindigkeit je Greiffinger3 mm/s
Anzahl MAC-Adressen4
Max. Stromaufnahme3000 mA
Max. Stromaufnahme Last2 A
Max. Stromaufnahme Logik1 A
Nennbetriebsspannung DC24 V
Nennspannung Logikversorgung DC24 V
Nennspannung Lastversorgung DC24 V
Nennstrom Motor1,3 A
Zul. Bereich Lastversorgung± 10 %
Zulässiger Bereich Logikspannung± 10 %
KC-ZeichenKC-EMV
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 6 nach ISO 14644-1
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Relative Luftfeuchtigkeitnicht kondensierend
Schalldruckpegel60 dB(A)
SchutzartIP40
Umgebungstemperatur0 bis 50 °C
Gesamtgreifkraft520 N
Greifkraftbereich pro Greifbacken260 N
Massenträgheitsmoment54 kgcm²
Max. Kraft am Greifbacken Fz statisch1100 N
Max. Moment am Greifbacken Mx statisch13,9 Nm
Max. Moment am Greifbacken My statisch34,5 Nm
Max. Moment am Greifbacken Mz statisch13,9 Nm
Nennlast2 kg
Nenndrehmoment0,183 Nm
Nachschmierintervall Führungselemente1 Mio. Schaltspiele
Produktgewicht2100 g
KommunikationsprofilCiA402, EoE (Ethernet over EtherCAT), FoE (File over EtherCAT)
Feldbus-Schnittstelle, AnschlussartDose

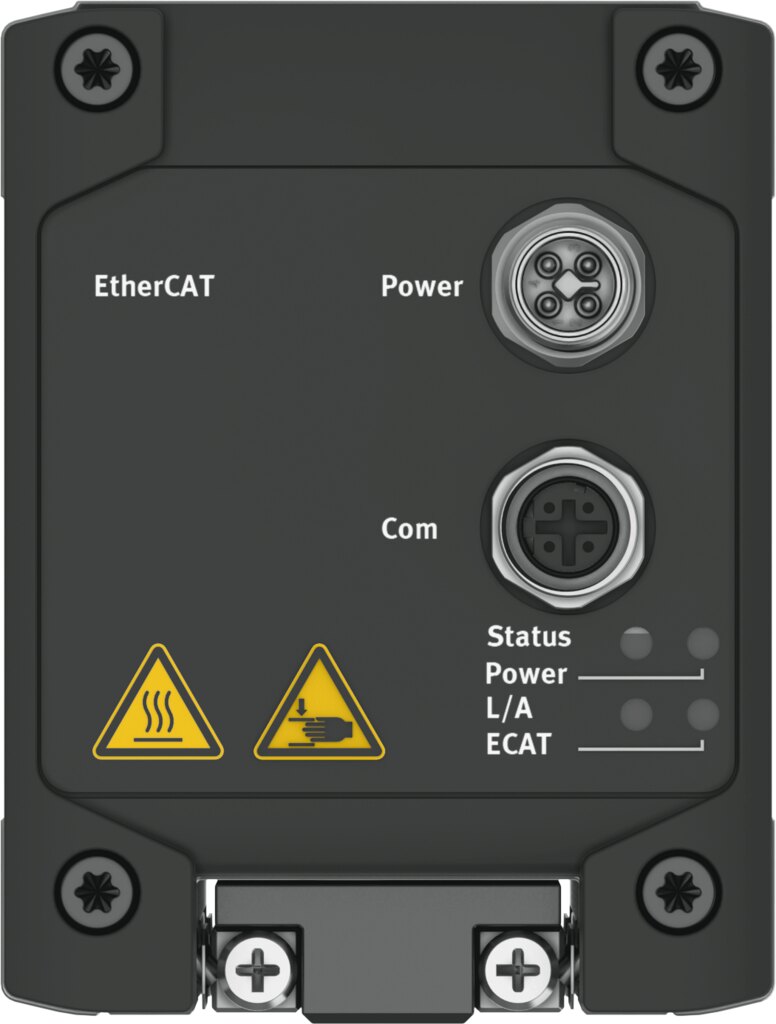

Feldbus-Schnittstelle, AnschlusstechnikM12x1, D-codiert nach EN 61076-2-101
Feldbus-Schnittstelle, Anzahl Pole/Adern4
Feldbus-Schnittstelle, ProtokollEtherCAT
Elektrischer Anschluss2x M12
FeldbuskopplungEtherCAT
Befestigungsartmit Innengewinde und Zentrierhülse
Werkstoff-HinweisRoHS konform
Werkstoff GehäuseAluminium eloxiert
Werkstoff GreifbackenStahl
Gewicht2,2 kg
HerstellerFesto
Hersteller-Nr.HEPP-36-45-EC
EAN4052568609627
Zolltarifnummer84798997
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium
GehäusewerkstoffAluminium, eloxiert
Betätigungsartelektrisch
Betriebsspannung24 V DC
Temperaturbereich0-50 °C
Temperatur (max.)50
