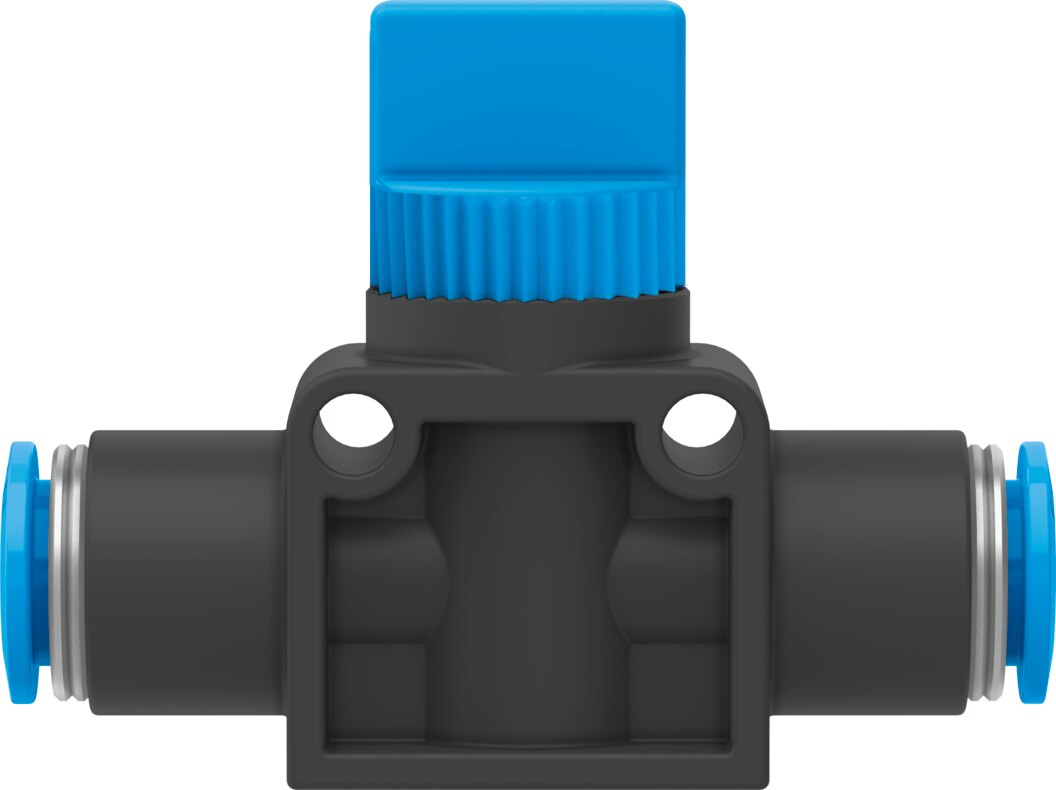

Absperrventil 3/2-Wege, QS-1/4, 306,9 l/min HE-3-QS-1/4-U - Festo 153976

Festo ✓ Originalprodukt Neuware

Mit dem Absperrventil HE-3-QS-1/4-U wird eine Druckluftleitung von Hand geöffnet und geschlossen. Im Überblick: Anschluss QS-1/4, Nenndurchfluss 306,9 l/min, Betriebsdruck -0,95 bis 10 bar. In Sperrstellung wird die Ausgangsseite entlüftet. Gewicht 24 g.

Netto
16,82 €
zzgl. MwSt.
20,02 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-153976
Hersteller-Nr. HE-3-QS-1/4-U
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

306,9 l/min Normalnenndurchfluss: Mit dem Absperrventil HE-3-QS-1/4-U wird eine Druckluftleitung von Hand geöffnet und geschlossen. In Sperrstellung wird die Ausgangsseite entlüftet.

Vorteile

  • Durchfluss: Normalnenndurchfluss 306,9 l/min
  • Druckbereich: -0,95 bis 10 bar Betriebsdruck
  • Anschlüsse: QS-1/4
  • Reinraum und Lackverträglichkeit: Klasse 4 nach ISO 14644-1, LABS-Konformität VDMA24364-B1/B2-L
  • Korrosionsschutz: KBK 2 - mäßige Korrosionsbeanspruchung
  • Werkstoffe: Gehäuse PBT-verstärkt, Dichtungen NBR

Einsatz

Eingesetzt zum Absperren einzelner Verbraucher oder Teilkreise, etwa für Wartung oder Umrüstung. Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-]. Befestigung: Leitungseinbau. Nach Umstellung auf geölte Luft bleibt Ölung nötig.

Technische Daten

TypHE-3-QS-1/4-U
Festo-Teilenummer153976
Ventilfunktion3/2 bistabil
Zusatzfunktionmit Abluftfunktion
Pneumatischer Anschluss 1QS-1/4
Pneumatischer Anschluss 2QS-1/4
Betätigungsartmanuell
BefestigungsartLeitungseinbau
Normalnenndurchfluss306,9 l/min
Nennweite3,2 mm
Betriebsdruck-0,95 bis 10 bar
Umgebungstemperatur0 bis 60 °C
Werkstoff GehäusePBT-verstärkt
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:-:-]
Abluftfunktionnicht drosselbar
Dichtprinzipweich
Einbaulagebeliebig
Konstruktiver AufbauKolben-Schieber
Steuerartdirekt
Strömungsrichtungnicht reversibel
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Reinraumtauglichkeit (gemessen nach ISO 14644-14)Klasse 4 nach ISO 14644-1
Mediumstemperatur0 bis 60 °C
Produktgewicht23 g
Pneumatischer Anschluss 3nicht gefasst
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenNBR
Gewicht (Versand)24 g
Gewicht0,024 kg
HerstellerFesto
Hersteller-Nr.HE-3-QS-1/4-U
EAN4052568311315
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffPBT
Nennweite DN [mm]3,2
DichtmaterialNBR
MediumDruckluft
Funktion3/2 bistabil
BauartKolben-Schieber
SerieHE
Betriebsdruck max [bar]10
Temperaturbereich0-60 °C
Temperatur (max.)60
