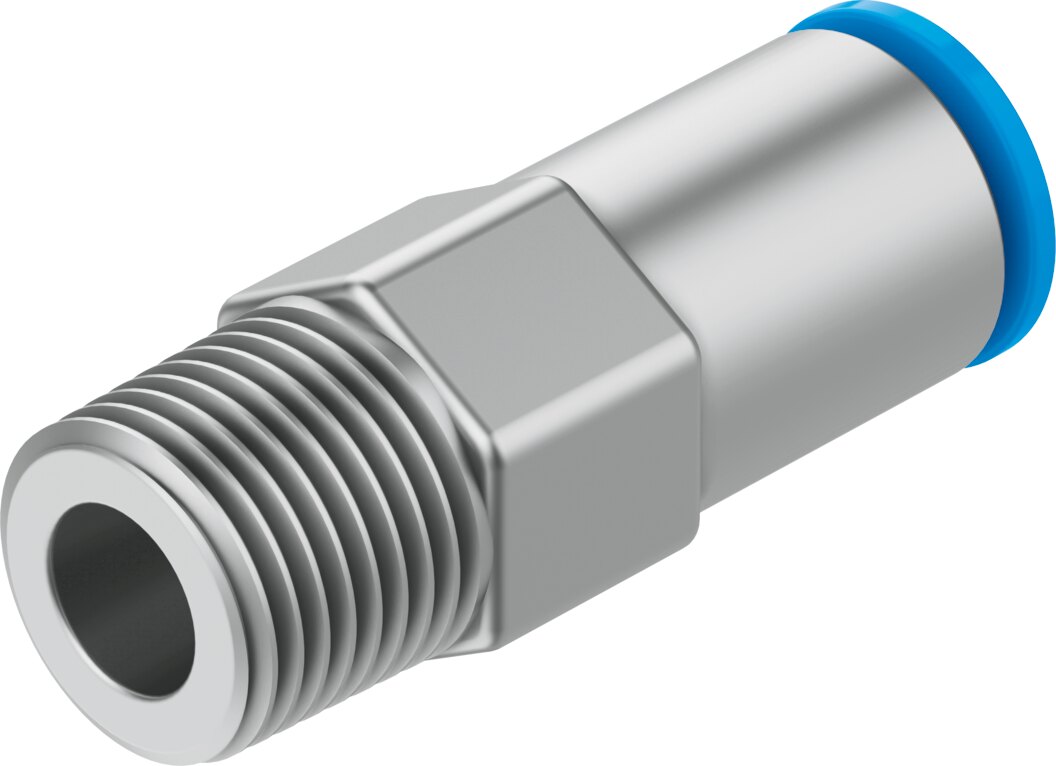

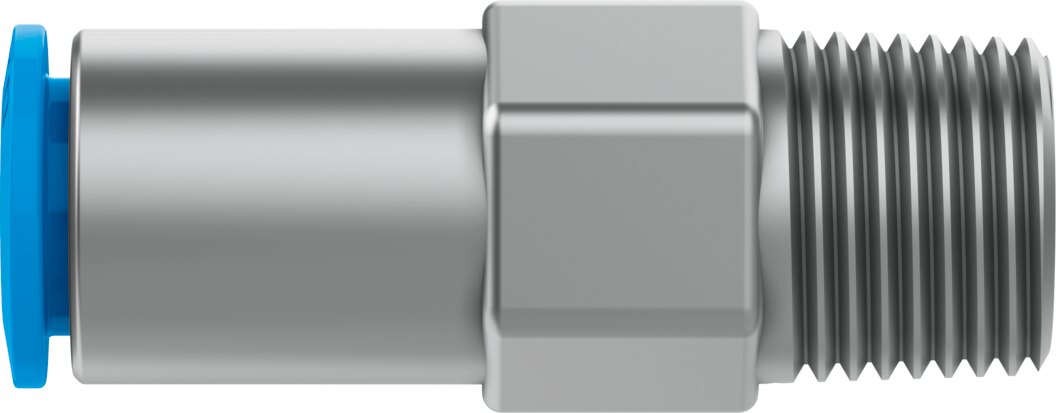

Rückschlagventil 10-32 UNF-2A und QS-5/32, 143 l/min HA-10-32-UNF-QSM-5/32-U - Festo 190847

Festo ✓ Originalprodukt Neuware

HA-10-32-UNF-QSM-5/32-U sperrt die Gegenrichtung selbsttätig, in Durchflussrichtung strömt die Druckluft frei. Im Überblick: Anschlüsse 10-32 UNF-2A und QS-5/32, Nenndurchfluss 143 l/min, Betriebsdruck -1 bis 10 bar. Gehäuse aus Messing, Umgebungstemperatur 0 bis 60 °C. Gewicht 7 g.

Netto
19,43 €
zzgl. MwSt.
23,12 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-190847
Hersteller-Nr. HA-10-32-UNF-QSM-5/32-U
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

143 l/min Normalnenndurchfluss: HA-10-32-UNF-QSM-5/32-U sperrt die Gegenrichtung selbsttätig, in Durchflussrichtung strömt die Druckluft frei.

Vorteile

  • Durchfluss: Normalnenndurchfluss 143 l/min
  • Druckbereich: -1 bis 10 bar Betriebsdruck, öffnet ab 0,1 bar Differenzdruck
  • Anschlüsse: 10-32 UNF-2A, QS-5/32
  • Lackverträglichkeit: LABS-Konformität VDMA24364-B1/B2-L
  • Werkstoffe: Gehäuse Messing
  • Temperatur: 0 bis 60 °C Umgebungstemperatur

Einsatz

Eingesetzt in Druckluftleitungen, in denen die Strömung nur in einer Richtung zulässig ist, etwa zum Absichern von Speichern oder Teilkreisen. Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-]. Befestigung: einschraubbar. Nach Umstellung auf geölte Luft bleibt Ölung nötig.

Technische Daten

TypHA-10-32-UNF-QSM-5/32-U
Festo-Teilenummer190847
VentilfunktionRückschlagfunktion
Pneumatischer Anschluss 110-32 UNF-2A
Pneumatischer Anschluss 2QS-5/32
Befestigungsarteinschraubbar
Normalnenndurchfluss143 l/min
Betriebsdruck-1 bis 10 bar
Umgebungstemperatur0 bis 60 °C
Werkstoff GehäuseMessing
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:-:-]
Min. Differenzdruck Öffnen0,1 bar
Min. Differenzdruck Schließen0,2 bar
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-KonformitätVDMA24364-B1/B2-L
Produktgewicht7,2 g
Werkstoff-HinweisRoHS konform
Gewicht (Versand)7 g
Gewicht0,007 kg
HerstellerFesto
Hersteller-Nr.HA-10-32-UNF-QSM-5/32-U
EAN4052568324230
Zolltarifnummer84813099
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffMessing
GewindeUNF 10-32
GehäusewerkstoffMessing
MediumDruckluft
FunktionRückschlagfunktion
SerieHA
Betriebsdruck max [bar]10
Temperaturbereich0-60 °C
Temperatur (max.)60
