Ventil-Grundplatte für Ventilinsel EB 80, 3-fach, freier Durchgang, 3 Ansteuerungen, ohne Steckeinsätze, Typ 02282B3031110 - Riegler 151650
Die Grundplatte trägt 3 Ventile der EB 80 Insel, Kanalführung: freier Durchgang. Mit einer Ansteuerung je Position nimmt sie ausschließlich monostabile 5/2-Wegeventile auf, andere Ventiltypen passen physisch nicht.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung

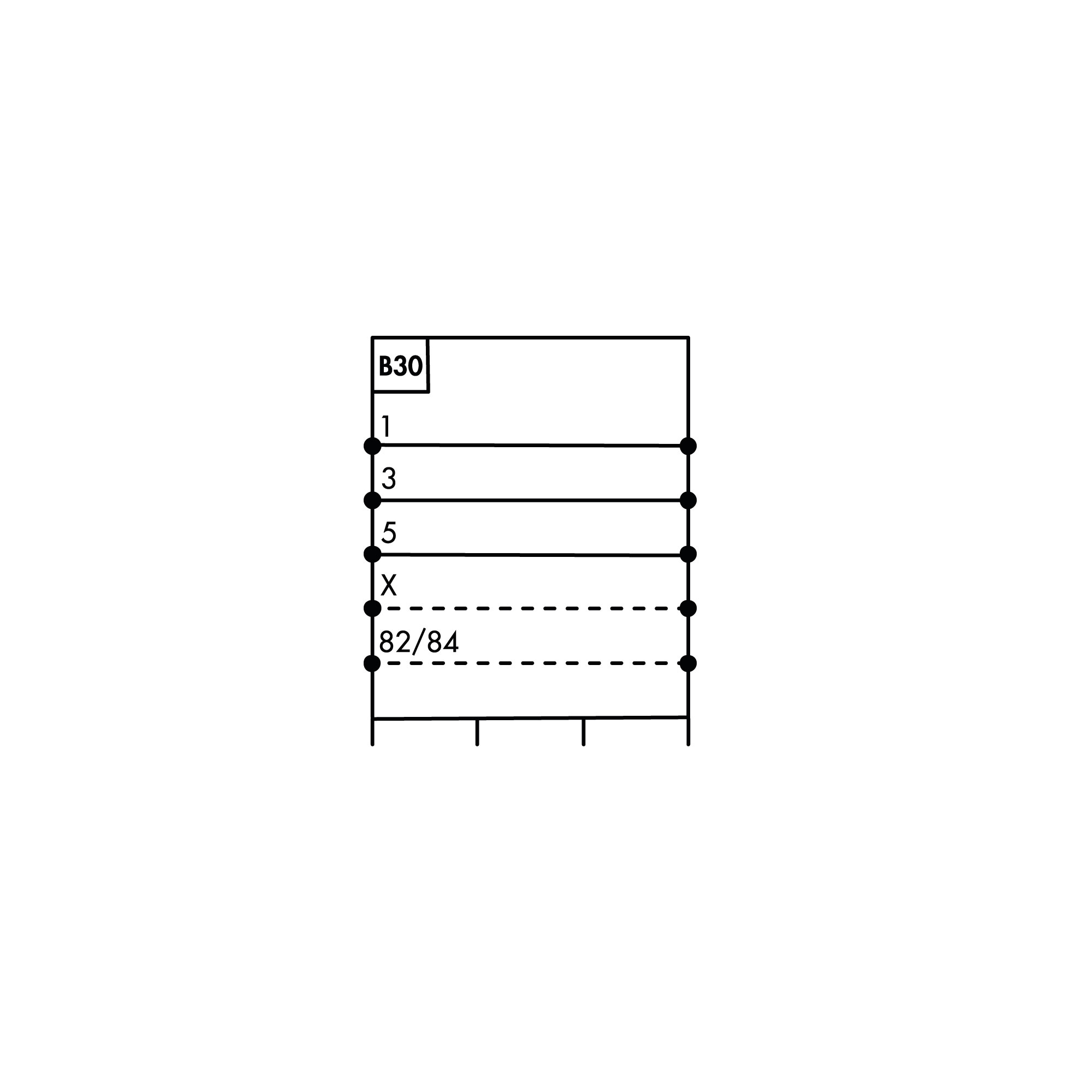

Die Arbeitsanschlüsse 2 und 4 werden mit Steckeinsätzen bestückt, diese Ausführung wird ohne Einsätze geliefert, so dass der Schlauchdurchmesser frei wählbar bleibt. Dank integrierter Elektronik arbeitet die Grundplatte in Multipol- und Feldbus-Inseln gleichermaßen. Die Kanäle 1, 3, 5 und X laufen frei durch.
Vorteile
- 3 Ventilpositionen, 3 elektrische Ansteuerungen
- Eine Ansteuerung je Position: nur monostabile 5/2-Wegeventile
- Kanalführung: freier Durchgang
- Arbeitsanschlüsse 2 und 4: ohne Steckeinsätze
- Für Multipol- und Feldbus-Inseln gleichermaßen
Einsatz
Ventilinseln für Montage-, Handhabungs- und Verpackungsmaschinen, die modular aufgebaut und später erweitert werden sollen.
Technische Daten
| Typ-Nr. | 02282B3031110 |
|---|---|
| Dichtmaterial | NBR |
| Ausführung | 3 Positionen |
| Umgebungstemperatur | -10 bis 50 °C |
| Gehäuse | Technopolymer |
| Modultyp | B |
| Modulbezeichnung | Ventil-Grundplatte |
| Medium | gefilterte, ungeölte Druckluft |
| Kanaltrennung | freier Durchgang |
| Anschluss 2+4 | ohne Einsatz |
| Anzahl Ansteuerungen | 3 |
| Erforderliche Reinheitsklasse nach ISO 8573-1 | 4.7.3 |
| Schutzart | IP 65 |
| Serie | EB 80 |
| Gewicht | 0,177 kg |
| Hersteller | Riegler |
| Hersteller-Nr. | 02282B3031110 |
| EAN | 4047322816175 |
| Zolltarifnummer | 84818099 |
| GPSR Herstellerdaten | Riegler & Co. KG, Schützenstraße 27, DE-72574 Bad Urach, www.riegler.de |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ursprungsland | Italien |
| Werkstoff | Technopolymer |
| Gehäusewerkstoff | Technopolymer |
| Anzahl Stationen [Stk] | 3 |
| Einsatzbedingungen | ISO 8573-1 |
| Temperaturbereich | -10-50 °C |
| Temperatur (max.) | 50 |
