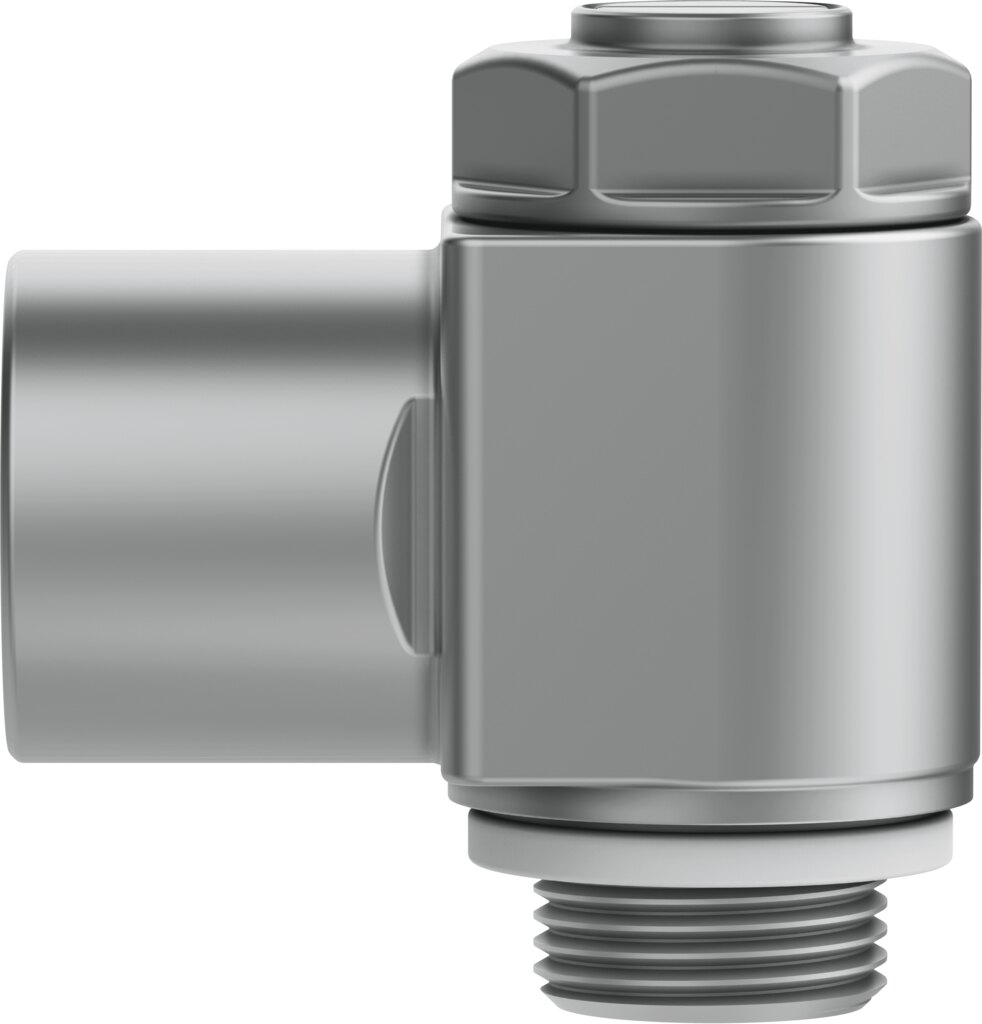

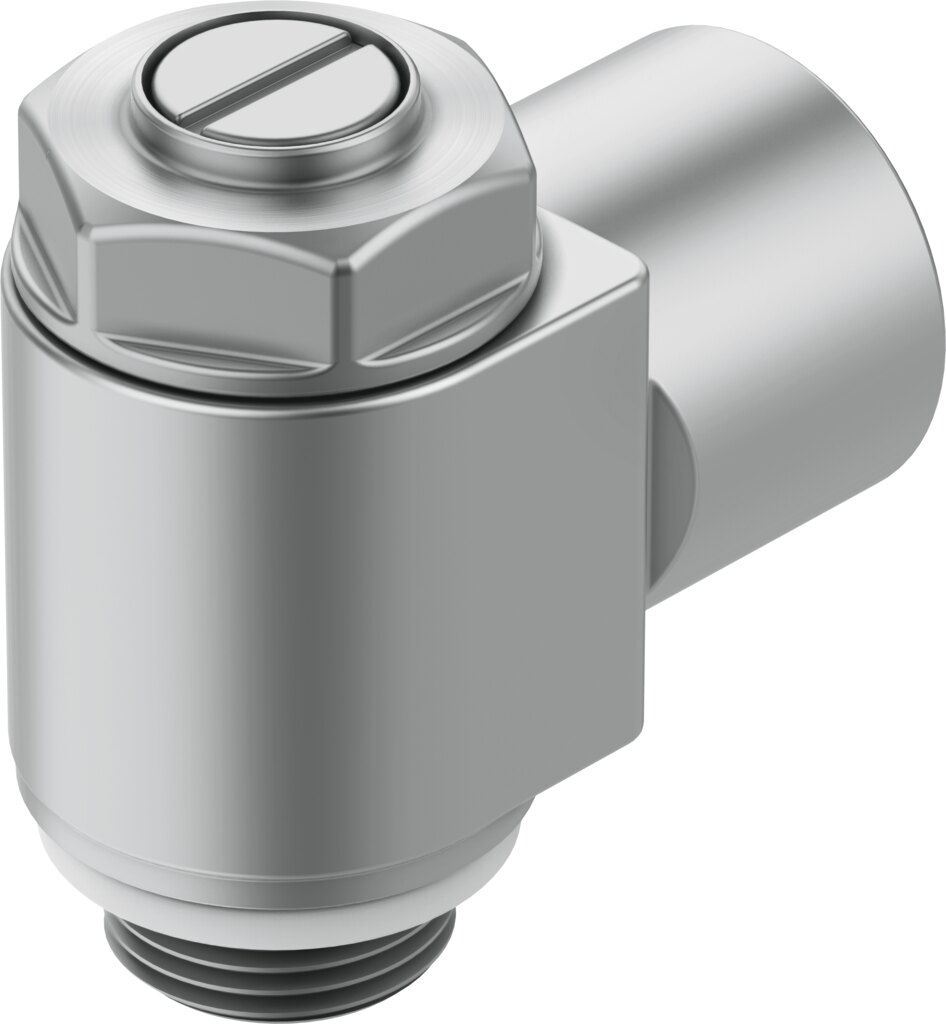

Drossel-Rückschlagventil für Abluft, 10-32 UNF-2B und 10-32 UNF-2A GRLA-10-UNF-B - Festo 151572

Festo ✓ Originalprodukt Neuware

Das Drossel-Rückschlagventil GRLA-10-UNF-B stellt die Geschwindigkeit eines Zylinders über die Abluft ein. Kennwerte: Anschlüsse 10-32 UNF-2B und 10-32 UNF-2A, Betriebsdruck 0,2 bis 10 bar. In Gegenrichtung strömt die Luft frei. Umgebungstemperatur -10 bis 60 °C. Gewicht 12 g.

Netto
28,22 €
zzgl. MwSt.
33,58 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-151572
Hersteller-Nr. GRLA-10-UNF-B
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

0,2 bis 10 bar Betriebsdruck: Das Drossel-Rückschlagventil GRLA-10-UNF-B stellt die Geschwindigkeit eines Zylinders über die Abluft ein. In Gegenrichtung strömt die Luft frei.

Vorteile

  • Druckbereich: 0,2 bis 10 bar Betriebsdruck
  • Anschlüsse: 10-32 UNF-2B, 10-32 UNF-2A
  • Reinraum und Lackverträglichkeit: Klasse 4 nach ISO 14644-1, LABS-Konformität VDMA24364-B2-L
  • Explosionsschutz: Zone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
  • Temperatur: -10 bis 60 °C Umgebungstemperatur
  • Einstellung: Schlitzschraube

Einsatz

Üblich ist der Einbau direkt am Zylinderanschluss eines doppeltwirkenden Zylinders. Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]. Befestigung: einschraubbar. Nach Umstellung auf geölte Luft bleibt Ölung nötig.

Technische Daten

TypGRLA-10-UNF-B
Festo-Teilenummer151572
VentilfunktionAbluft-Drossel-Rückschlagfunktion
Pneumatischer Anschluss 110-32 UNF-2B
Pneumatischer Anschluss 210-32 UNF-2A
EinstellelementSchlitzschraube
Befestigungsarteinschraubbar
Betriebsdruck0,2 bis 10 bar
Umgebungstemperatur-10 bis 60 °C
ExplosionsschutzHinweis in der Bescheinigung beachten, Zone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-KonformitätVDMA24364-B2-L
Reinraumtauglichkeit (gemessen nach ISO 14644-14)Klasse 4 nach ISO 14644-1
Mediumstemperatur-10 bis 60 °C
Nennweite2 mm
Werkstoff-HinweisRoHS konform
Gewicht (Versand)12 g
Gewicht0,012 kg
HerstellerFesto
Hersteller-Nr.GRLA-10-UNF-B
EAN4052568310134
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeUNF 10-32
Nennweite DN [mm]2
MediumDruckluft
FunktionAbluft-Drossel-Rückschlagfunktion
SerieGRLA
Betriebsdruck max [bar]10
Temperaturbereich-10-60 °C
Temperatur (max.)60
