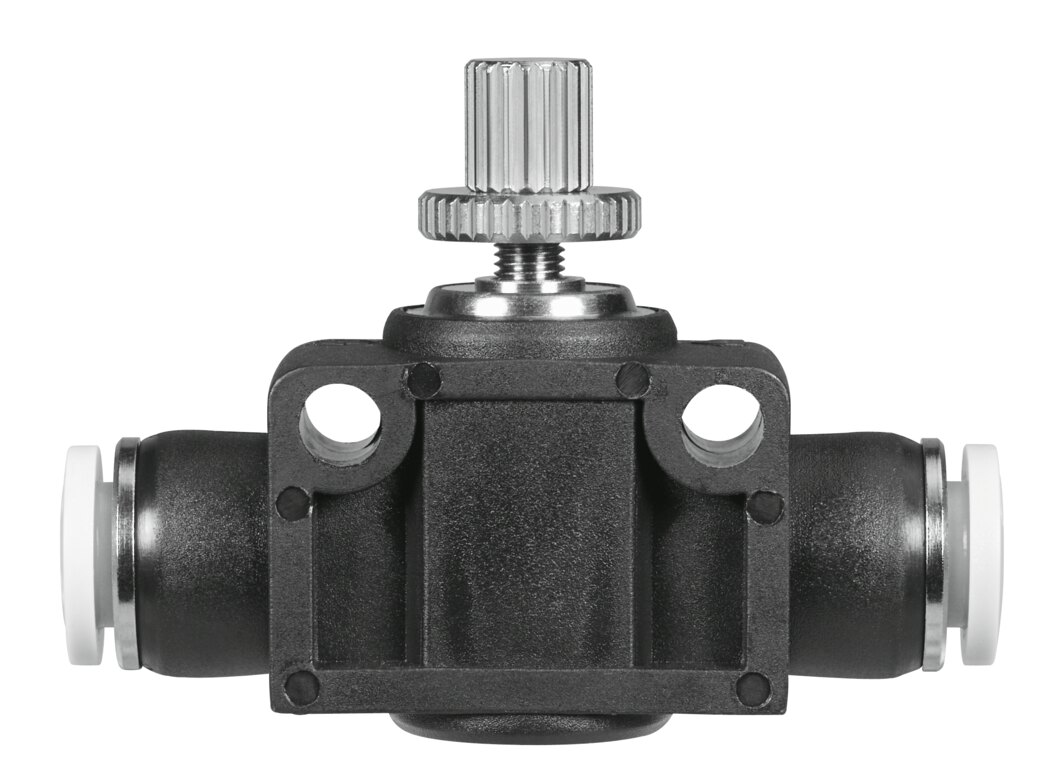

Drossel-Rückschlagventil QB-3/8, 1449,15 l/min GR-QB-3/8-U - Festo 534684
Das Drossel-Rückschlagventil GR-QB-3/8-U drosselt den Luftstrom in einer Richtung einstellbar. Im Überblick: Anschluss QB-3/8, Nenndurchfluss in Drosselrichtung 1449,15 l/min, Betriebsdruck -0,951 bis 7,998 bar. Die Rückströmung läuft mit 1029,661 bis 1487,288 l/min frei über das Rückschlagventil.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
1449,15 l/min Normalnenndurchfluss in Drosselrichtung: Das Drossel-Rückschlagventil GR-QB-3/8-U drosselt den Luftstrom in einer Richtung einstellbar. Die Rückströmung läuft mit 1029,661 bis 1487,288 l/min frei über das Rückschlagventil.
Vorteile
- Durchfluss: Normalnenndurchfluss in Drosselrichtung 1449,15 l/min, in Rückschlagrichtung 1029,661 bis 1487,288 l/min
- Druckbereich: -0,951 bis 7,998 bar Betriebsdruck
- Anschlüsse: QB-3/8
- Lackverträglichkeit: LABS-Konformität VDMA24364-Zone III
- Werkstoffe: Gehäuse PBT-verstärkt, Dichtungen NBR
- Temperatur: 0 bis 60 °C Umgebungstemperatur
Einsatz
Eingesetzt zur Geschwindigkeitsregelung pneumatischer Antriebe. Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]. Befestigung: mit Durchgangsbohrung. Nach Umstellung auf geölte Luft bleibt Ölung nötig.
Technische Daten
| Typ | GR-QB-3/8-U |
|---|---|
| Festo-Teilenummer | 534684 |
| Ventilfunktion | Drossel-Rückschlagfunktion |
| Pneumatischer Anschluss 1 | QB-3/8 |
| Pneumatischer Anschluss 2 | QB-3/8 |
| Betätigungsart | manuell |
| Einstellelement | Schlitzschraube |
| Befestigungsart | mit Durchgangsbohrung |
| Normalnenndurchfluss in Drosselrichtung | 1449,15 l/min |
| Normalnenndurchfluss in Rückschlagrichtung | 1029,661 bis 1487,288 l/min |
| Betriebsdruck | -0,951 bis 7,998 bar |
| Umgebungstemperatur | 0 bis 60 °C |
| Werkstoff Gehäuse | PBT-verstärkt |
| Einbaulage | beliebig |
| Normaldurchfluss in Drosselrichtung (6 auf 0 bar) | 2415,3 l/min |
| Normaldurchfluss in Rückschlagrichtung (6 auf 0 bar) | 2605,932 bis 2771,186 l/min |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| LABS-Konformität | VDMA24364-Zone III |
| Mediumstemperatur | 0 bis 60 °C |
| Produktgewicht | 76,545 g |
| Werkstoff Einschraubzapfen | Messing, vernickelt |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Dichtungen | NBR |
| Werkstoff Lösering | POM |
| Werkstoff Rändelkopf | Messing, vernickelt |
| Werkstoff Regulierschraube | Messing, vernickelt |
| Gewicht (Versand) | 75 g |
| Gewicht | 0,075 kg |
| Hersteller | Festo |
| Hersteller-Nr. | GR-QB-3/8-U |
| EAN | 4052568342234 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | PBT |
| Dichtmaterial | NBR |
| Medium | Druckluft |
| Funktion | Drossel-Rückschlagfunktion |
| Serie | GR |
| Betriebsdruck max [bar] | 7 |
| Temperaturbereich | 0-60 °C |
| Temperatur (max.) | 60 |
