Gerade Schott-Steckverbindung click-clock, Schalttafelgewinde M8x0,75 bis M24x1,0, Schlauch-Außen-Ø 3, 4, 5, 6, 8, 10, 12 und 14 mm - Riegler
Die gerade Schott-Steckverbindung click-clock wird über das Schalttafelgewinde M8x0,75 bis M24x1,0 befestigt und nimmt Schläuche mit Außen-Ø 3, 4, 5, 6, 8, 10, 12 und 14 mm auf. Arbeitsdruck -0,99 bis 16 bar, Betriebstemperatur -20 bis 80 °C, Werkstoff Messing vernickelt.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Die gerade Schott-Steckverbindung click-clock wird über das Schalttafelgewinde M8x0,75 bis M24x1,0 befestigt und nimmt Schläuche mit Außen-Ø 3, 4, 5, 6, 8, 10, 12 und 14 mm auf. Arbeitsdruck -0,99 bis 16 bar, Betriebstemperatur -20 bis 80 °C, Werkstoff Messing vernickelt.
Vorteile im Überblick
- Schalttafelgewinde M8x0,75 bis M24x1,0 für die Wanddurchführung
- Steckanschlüsse für Schlauch-Außen-Ø 3, 4, 5, 6, 8, 10, 12 und 14 mm
- Arbeitsdruck -0,99 bis 16 bar, auch für Vakuum
- Betriebstemperatur -20 bis 80 °C
- Werkstoff Messing vernickelt, Dichtung NBR
- Leichtes Stecken und Lösen, auch für nicht kalibrierte Schläuche
Einsatzbereiche
- Anwendungsbereich laut Hersteller: Druckluftanlagen, Vakuum
- Schlauchdurchführung durch Schalttafeln, Schaltschrank- und Gehäusewände
Technische Daten
| Bauform | Gerade Schott-Steckverbindung |
|---|---|
| Serie | click-clock |
| Schalttafelgewinde | M8x0,75, M11x1,0, M13x1,0, M14x1,0, M15x1,0, M17x1,0, M20x1,0, M24x1,0 |
| für Schlauch-Außen-Ø | 3, 4, 5, 6, 8, 10, 12 und 14 mm |
| Material | Messing vernickelt |
| Dichtmaterial | NBR |
| Spannring | Edelstahl |
| Arbeitsdruck minimal | -0,99 bar |
| Arbeitsdruck maximal | 16 bar |
| Betriebstemperatur | -20 bis 80 °C |
| Medium | Druckluft |
| Schlauch-/Rohrmaterial empfohlen | PA, PU |
| Anwendungsbereich | Druckluftanlagen, Vakuum |
| Schlüsselweite | 10, 13, 16, 17, 20, 24 und 27 mm |
| Hersteller | Riegler |
| GPSR Herstellerdaten | Riegler & Co. KG, Schützenstraße 27, DE-72574 Bad Urach, www.riegler.de |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Messing vernickelt |
| Arbeitsdruck max. [bar] | 16 |
| Bauart | Schott |
| Betriebsdruck max [bar] | 16 |
| Temperaturbereich | -20-80 °C |
| Temperatur (max.) | 80 |
Downloads
Alternativen

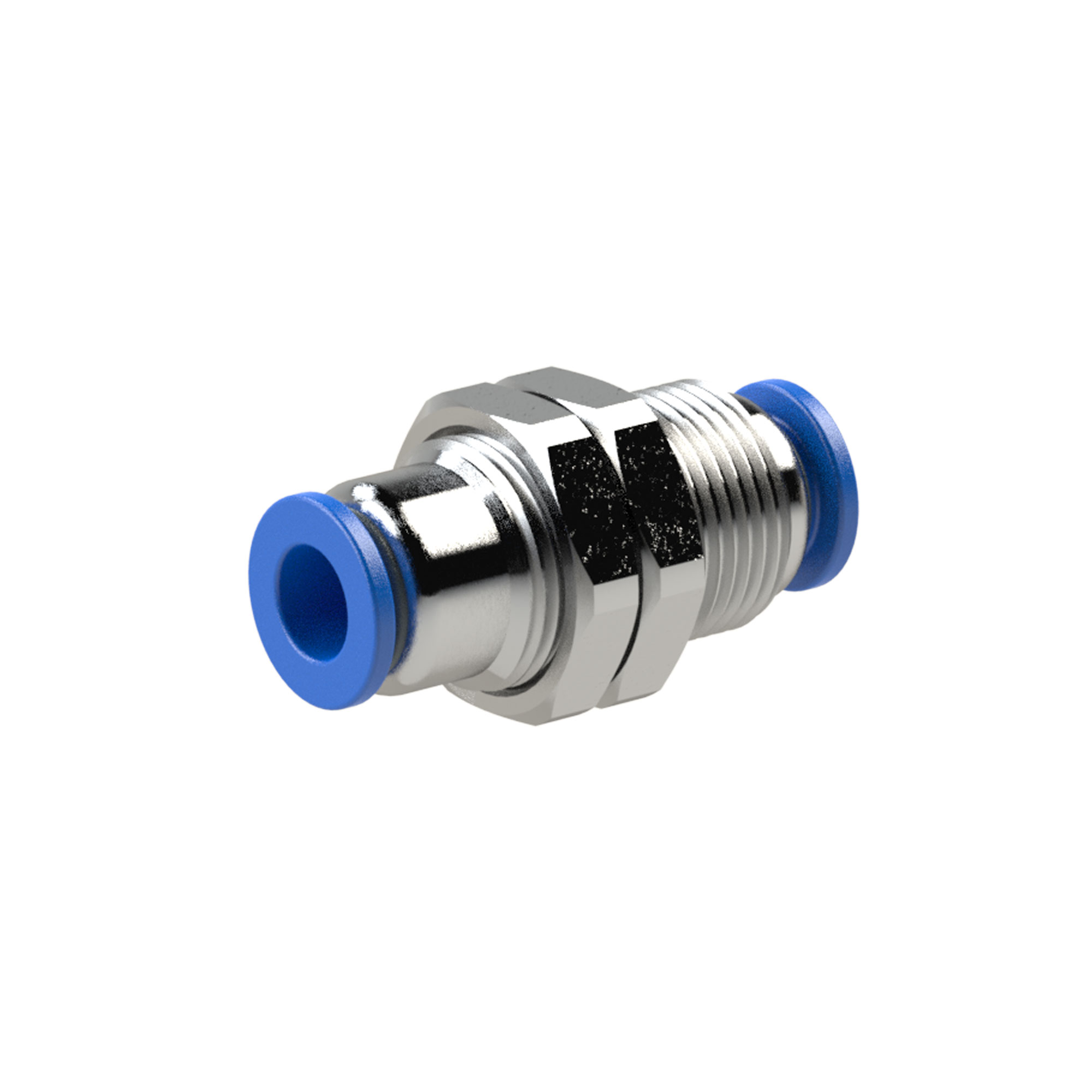

Gerade Schott-Steckverbindung Blaue Serie, Schalttafelgewinde M12x1,0 bis M27x1,0, Schlauch-Außen-Ø 4 bis 16 mm - Riegler
