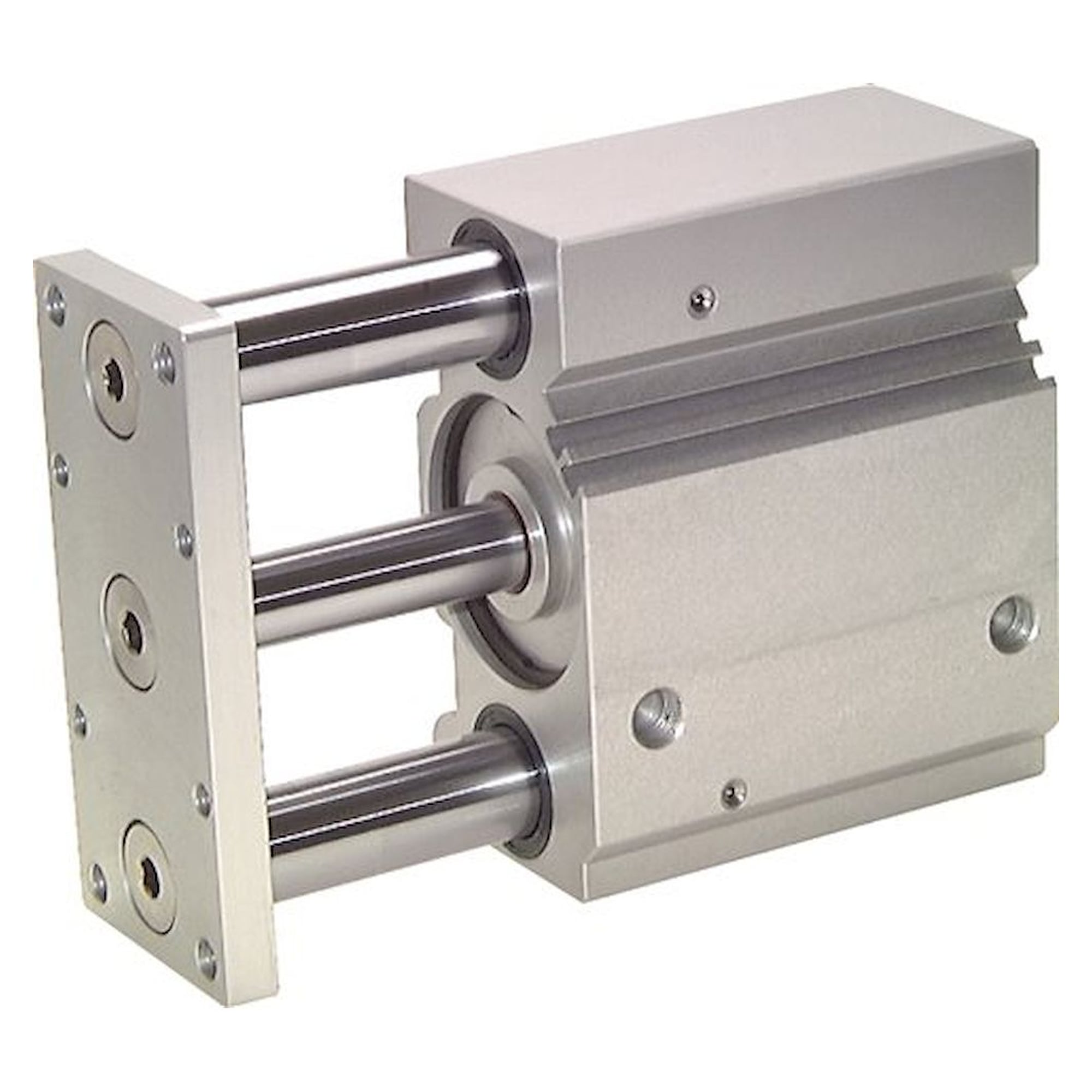

Führungszylinder, mit Kugelbuchse, Kolben 40mm,Hub 75mm
Datenblatt (PDF)
Abbildungen dienen ausschließlich zur Veranschaulichung und können vom tatsächlichen Produkt abweichen. Einzelne Bilder wurden ganz oder teilweise mit Systemen der künstlichen Intelligenz erzeugt oder nachbearbeitet. Maßgeblich sind die technischen Angaben in der Produktbeschreibung.
Führungszylinder, mit Kugelbuchse, Kolben 40mm,Hub 75mm

Führungszylinder, mit Kugelbuchse, Kolben 40mm,Hub 75mm

FLUIDICS EQUIPMENT Originalprodukt
Net price (excl. VAT)
614,18 € 516,12 €
Artikel FL-045908
Hersteller-Nr. ZDFM 40/75 K
Persönliche Fachberatung
Neuware Fachhändler seit 2009 Originalprodukt Weltweiter Versand
Artikeldaten
Hersteller-Nr.ZDFM 40/75 K
EAN4050571810740
Zolltarifnummer84123100
ZustandNeu
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
Artikel
FL-045908
Werkstoffe:
Körper und Platte: Aluminium eloxiert, Führungsstangen: Stahl hart verchromt, Kolbenstange: Stahl hart verchromt, Kolben: Aluminium, Dichtung: NBR / PUR

Temperaturbereich:
-20 bis +80 °C

Betriebsdruck:
max. 10 bar

Ausführung:
mit Magnetkolben

Zylinderschaltertyp:
D, A

Vorteile:
•ideal zum Aufnehmen großer seitlicher Lasten,
•zahlreiche Befestigungsmöglichkeiten

Kolbendurchmesser [mm] 40
Hub [mm] 75
Ausführung mit Kugelbuchse
F (Druckluftanschluss) G 1/8"
zulässige Querkraft [N] 276
zulässiges Drehmoment an der Endplatte [Nm] 6,38
A [mm] 10
B [mm] 17,5
C [mm] 20
D [mm] 16
E1 [mm] 106
E2 [mm] 30
E3 [mm] 38,0
F1 [mm] 14,0
F2 [mm] 11
F3 [mm] 21
G1 [mm] 122
G2 [mm] 48
H [mm] 90
H1 [mm] 90
L1 [mm] 44,0
L2 [mm] 56,0
L3 [mm] 73,5
M1 [mm] 124
M2 [mm] 51
N [mm] 38
O1 [mm] 17
O2 [mm] 10
O3 [mm] 110
P1 M 8
P2 M 6
Q [mm] 20
R [mm] 11,0
T1 [mm] 1,5
T2 [mm] 1,5
Weitere Informationen
Hersteller-Nr ZDFM 40/75 K
Manufacturer Fluidics equipment
EAN 4050571810740
Weight 2.400000
Zolltarifnummer 84123100
GPSR Herstellerdaten A1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment
Artikel-Authentizität Originalprodukt
Artikelzustand Neu
Positionserkennung Nein
