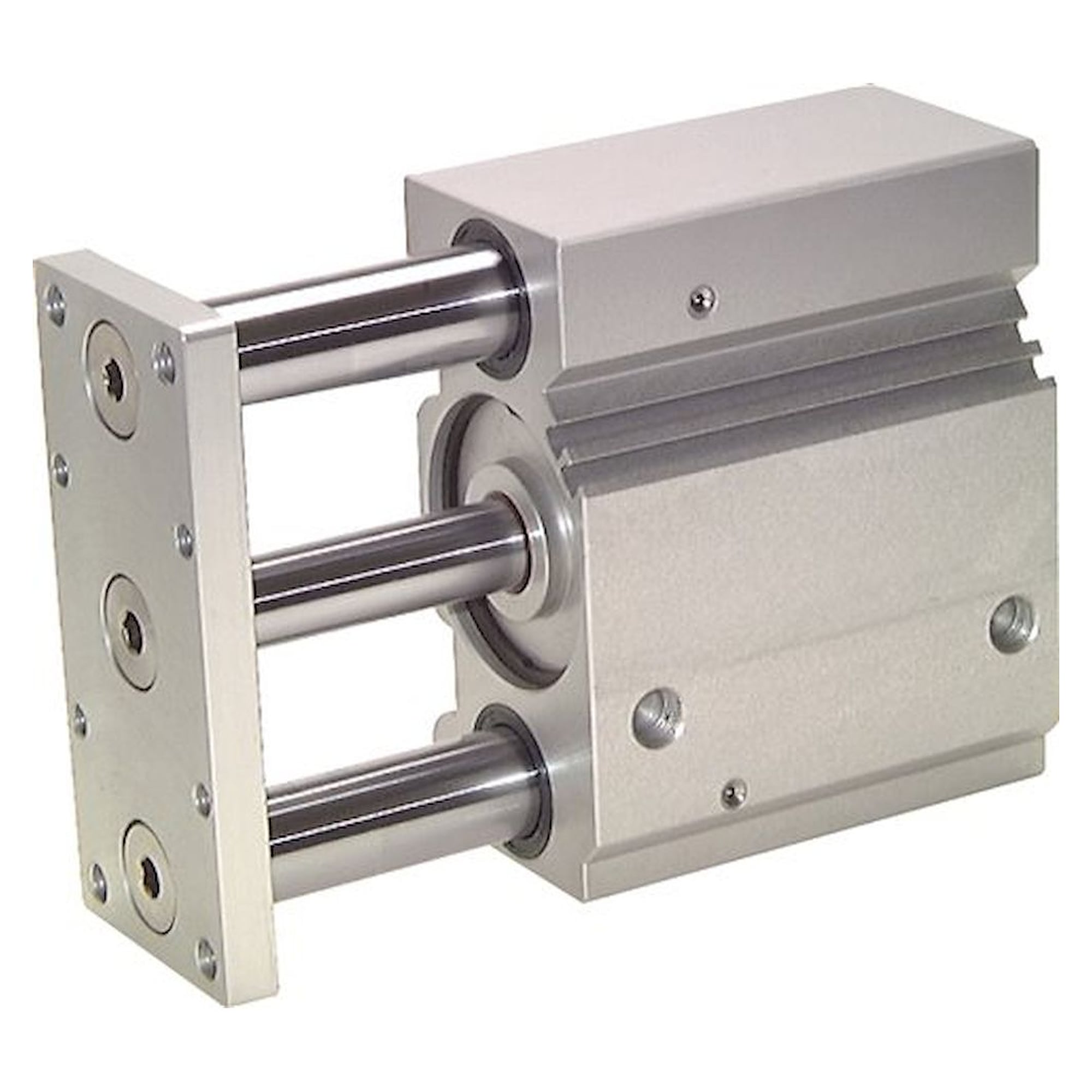

Führungszylinder, mit Gleitlager, Kolben 25mm,Hub 75mm
Führungszylinder, mit Gleitlager, Kolben 25mm,Hub 75mm
FLUIDICS EQUIPMENT
Originalprodukt
Net price (excl. VAT)
369,08 € inkl. MwSt.
310,15 €
Artikel
FL-041511
Hersteller-Nr.
ZDFM 25/75 G
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.ZDFM 25/75 G
EAN4050571810474
Zolltarifnummer84123100
ZustandNeu
Artikel
FL-041511
Häufig zusammen gekauft
-
Dieser Artikel:
310,15 €
-
Führungszylinder, mit Kugelbuchse, Kolben 50mm,Hub 200mm
1.127,19 €
-
Führungszylinder, mit Gleitlager, Kolben 20mm,Hub 200mm
591,69 €
Total price
Werkstoffe:
Körper und Platte: Aluminium eloxiert, Führungsstangen: Stahl hart verchromt, Kolbenstange: Stahl hart verchromt, Kolben: Aluminium, Dichtung: NBR / PUR
Temperaturbereich:
-20 bis +80 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D, A
Vorteile:
•ideal zum Aufnehmen großer seitlicher Lasten,
•zahlreiche Befestigungsmöglichkeiten
Körper und Platte: Aluminium eloxiert, Führungsstangen: Stahl hart verchromt, Kolbenstange: Stahl hart verchromt, Kolben: Aluminium, Dichtung: NBR / PUR
Temperaturbereich:
-20 bis +80 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D, A
Vorteile:
•ideal zum Aufnehmen großer seitlicher Lasten,
•zahlreiche Befestigungsmöglichkeiten
| Kolbendurchmesser [mm] | 25 |
| Hub [mm] | 75 |
| Ausführung | mit Gleitlager |
| F (Druckluftanschluss) | G 1/8" |
| zulässige Querkraft [N] | 78 |
| zulässiges Drehmoment an der Endplatte [Nm] | 1,70 |
| A [mm] | 10 |
| B [mm] | 30,0 |
| C [mm] | 16 |
| D [mm] | 12 |
| E1 [mm] | 70 |
| E2 [mm] | 26 |
| F1 [mm] | 11,5 |
| F2 [mm] | 9 |
| F3 [mm] | 8 |
| G1 [mm] | 86 |
| G2 [mm] | 38 |
| H [mm] | 62 |
| H1 [mm] | 56 |
| L1 [mm] | 37,5 |
| L2 [mm] | 49,5 |
| L3 [mm] | 79,5 |
| M1 [mm] | 88 |
| M2 [mm] | 42 |
| N [mm] | 32 |
| N1 [mm] | 21 |
| N2 [mm] | 21 |
| O1 [mm] | 14 |
| O2 [mm] | 10 |
| O3 [mm] | 76 |
| P1 | M 6 |
| Q [mm] | 25 |
| R [mm] | 9,0 |
| T1 [mm] | 2,0 |
| T2 [mm] | 2,0 |
| Hersteller-Nr | ZDFM 25/75 G |
|---|---|
| Manufacturer | Fluidics equipment |
| EAN | 4050571810474 |
| Weight | 1.500000 |
| Zolltarifnummer | 84123100 |
| GPSR Herstellerdaten | A1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
| Positionserkennung | Nein |
