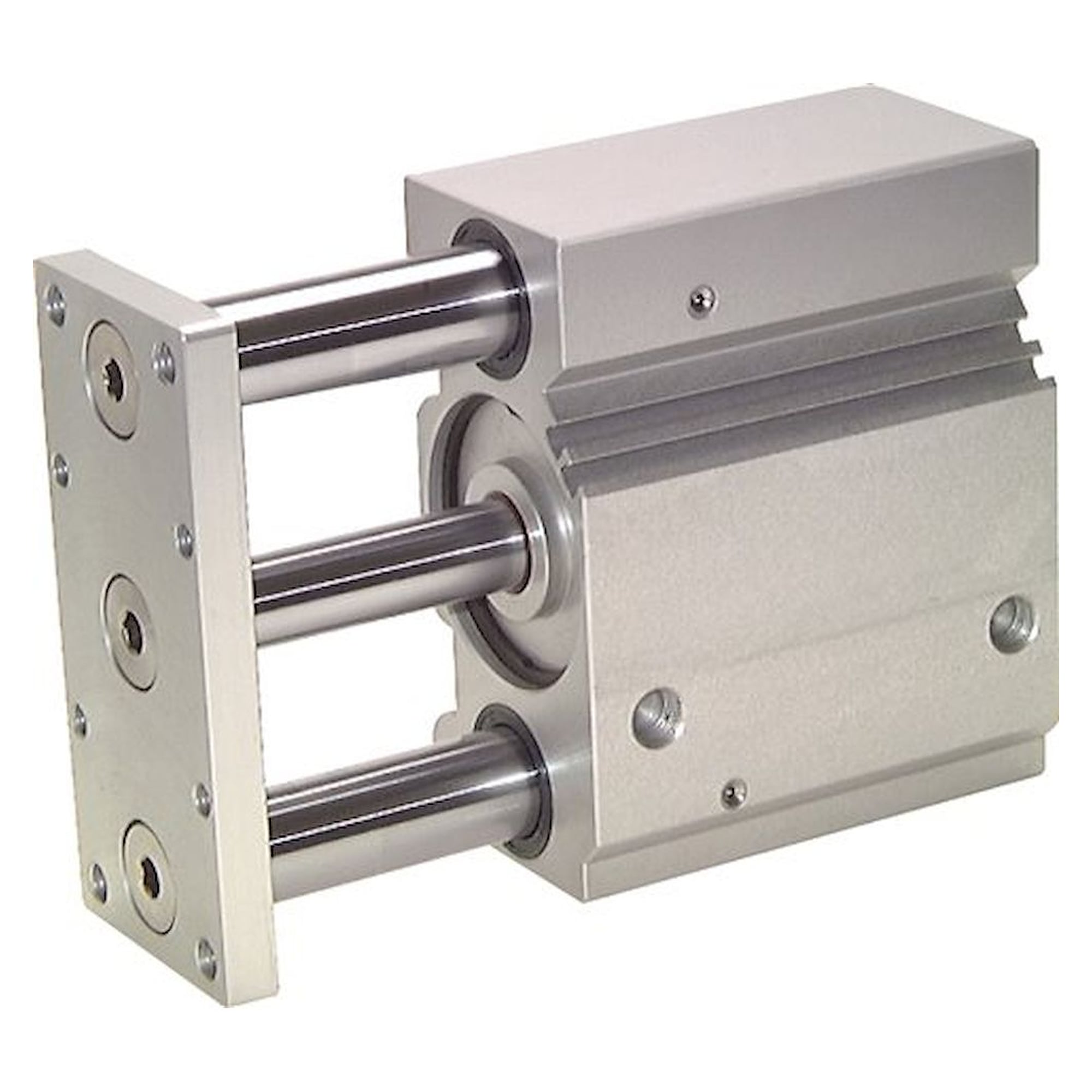

Führungszylinder, mit Gleitlager, Kolben 16mm,Hub 75mm
Führungszylinder, mit Gleitlager, Kolben 16mm,Hub 75mm
FLUIDICS EQUIPMENT
Originalprodukt
Net price (excl. VAT)
270,77 € inkl. MwSt.
227,54 €
Artikel
FL-142775
Hersteller-Nr.
ZDFM 16/75 G
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.ZDFM 16/75 G
EAN4050571810122
Zolltarifnummer84123100
ZustandNeu
Artikel
FL-142775
Häufig zusammen gekauft
-
Dieser Artikel:
227,54 €
-
Führungszylinder, mit Gleitlager, Kolben 100mm,Hub 75mm
869,00 €
-
Führungszylinder, mit Kugelbuchse, Kolben 25mm,Hub 30mm
338,68 €
Total price
Werkstoffe:
Körper und Platte: Aluminium eloxiert, Führungsstangen: Stahl hart verchromt, Kolbenstange: Stahl hart verchromt, Kolben: Aluminium, Dichtung: NBR / PUR
Temperaturbereich:
-20 bis +80 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D, A
Vorteile:
•ideal zum Aufnehmen großer seitlicher Lasten,
•zahlreiche Befestigungsmöglichkeiten
Körper und Platte: Aluminium eloxiert, Führungsstangen: Stahl hart verchromt, Kolbenstange: Stahl hart verchromt, Kolben: Aluminium, Dichtung: NBR / PUR
Temperaturbereich:
-20 bis +80 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D, A
Vorteile:
•ideal zum Aufnehmen großer seitlicher Lasten,
•zahlreiche Befestigungsmöglichkeiten
| Kolbendurchmesser [mm] | 16 |
| Hub [mm] | 75 |
| Ausführung | mit Gleitlager |
| F (Druckluftanschluss) | M 5 |
| zulässige Querkraft [N] | 16 |
| zulässiges Drehmoment an der Endplatte [Nm] | 0,24 |
| A [mm] | 10 |
| B [mm] | 28,5 |
| C [mm] | 10 |
| D [mm] | 8 |
| E1 [mm] | 52 |
| E2 [mm] | 16 |
| F1 [mm] | 10,5 |
| F2 [mm] | 9 |
| F3 [mm] | 6 |
| G1 [mm] | 62 |
| G2 [mm] | 25 |
| H [mm] | 42 |
| H1 [mm] | 40 |
| L1 [mm] | 33,0 |
| L2 [mm] | 46,0 |
| L3 [mm] | 74,5 |
| M1 [mm] | 64 |
| M2 [mm] | 33 |
| N [mm] | 22 |
| N1 [mm] | 15 |
| N2 [mm] | 18 |
| O1 [mm] | 13 |
| O2 [mm] | 7 |
| O3 [mm] | 54 |
| P1 | M 5 |
| Q [mm] | 20 |
| R [mm] | 8,0 |
| T1 [mm] | 2,5 |
| T2 [mm] | 5,5 |
| Hersteller-Nr | ZDFM 16/75 G |
|---|---|
| Manufacturer | Fluidics equipment |
| EAN | 4050571810122 |
| Weight | 0.800000 |
| Zolltarifnummer | 84123100 |
| GPSR Herstellerdaten | A1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
| Positionserkennung | Nein |
