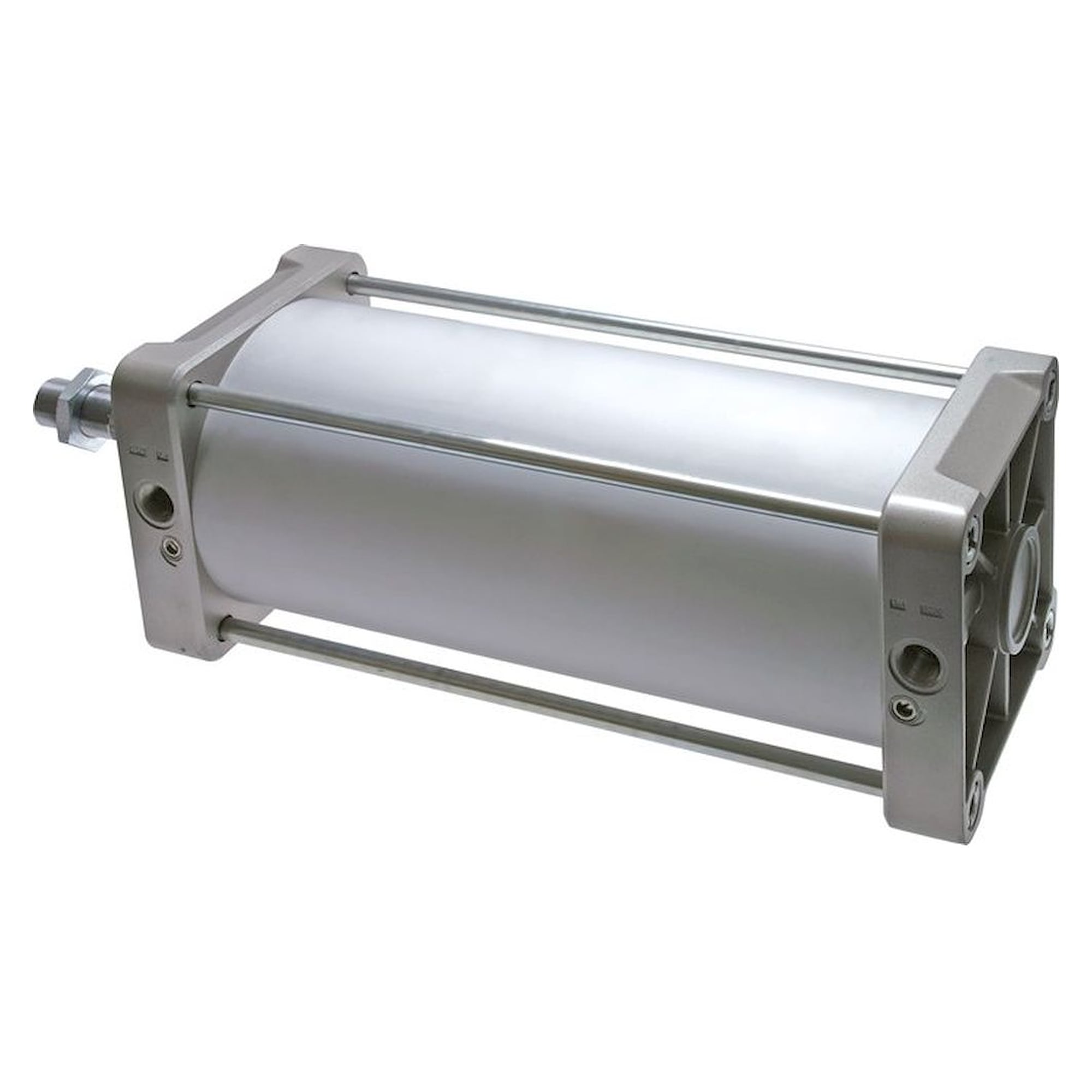

Pneumatikzylinder ISO 15552 doppeltwirkend Kolben-Ø 320 mm, Hub 1250 mm, Anschluss G 1, Magnetkolben - Fluidics equipment

Fluidics equipment ✓ Originalprodukt Neuware

Großer Normzylinder ISO 15552 für hohe Kräfte: Kolben-Ø 320 mm, 1250 mm Hub, Druckluftanschluss G 1. Magnetkolben für Zylinderschalter und einstellbare Endlagendämpfung sind an Bord. Kolbenstangengewinde M 48x2, max. 10 bar.

Netto
8.221,24 €
zzgl. MwSt.
9.783,28 € inkl. 19 % MwSt., zzgl. Versand
Artikel FL-273728
Hersteller-Nr. TM 320/1250
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der doppeltwirkende ISO 15552-Zylinder Ø 320 mm fährt 1250 mm Hub und dämpft beide Endlagen einstellbar ab.

Vorteile

  • Anbaumaße nach ISO 15552, Kolben-Ø 320 mm
  • Magnetkolben für die Positionsabfrage mit Zylinderschaltern
  • Einstellbare Endlagendämpfung für ruhiges Einfahren in die Endlage
  • Kolbenstange aus hartverchromtem Stahl mit Gewinde M 48x2
  • Betriebsdruck bis 10 bar, Temperaturbereich -20 bis +80 °C

Einsatz

Ersatz und Neuausrüstung von Anlagen mit ISO 15552-Zylindern Ø 320 mm, die Befestigungen nach Norm verwenden.

Technische Daten

MerkmalWert
BauartProfilzylinder, doppeltwirkend
NormISO 15552
Kolben-Ø320 mm
Hub1250 mm
KolbenstangengewindeM 48x2
DruckluftanschlussG 1
Magnetkolbenja
Endlagendämpfungeinstellbar
Betriebsdruckmax. 10 bar
Temperaturbereich-20 bis +80 °C
Kopf und FußAluminium
ZylinderrohrAluprofilrohr eloxiert
KolbenstangeStahl hartverchromt
KolbenAluminium
DichtungNBR / PUR
Schlüsselweite Kolbenstange55 mm
Maß RTM 24
Maß B63 mm
Maß C110 mm
Maß D90 mm
Maß F96 mm
Maß G120 mm
Maß H340 mm
Maß K10,0 mm
Maß M350,0 mm
Maß N270,0 mm
Gewicht1 kg
HerstellerFluidics equipment
Hersteller-Nr.TM 320/1250
EAN4050571699352
Zolltarifnummer84799070
GPSR HerstellerdatenA1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeG 1
Hub [mm]1250
DichtmaterialNBR, PUR
Funktiondoppeltwirkend
Dämpfungeinstellbar
Betriebsdruck max [bar]10
