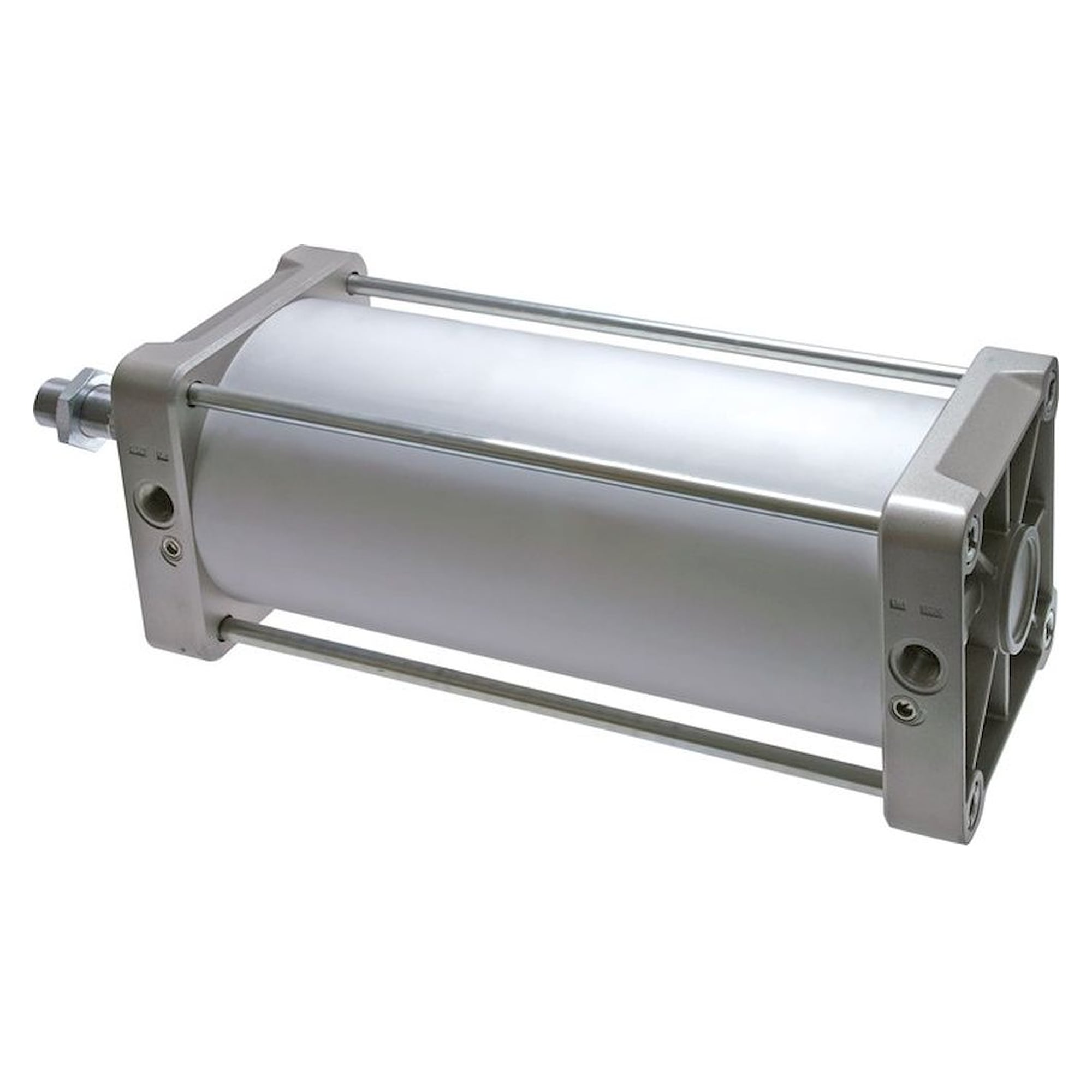

ISO 15552-Zylinder, Kolben 320mm, Hub 125mm, ECO

Werkstoffe:
Kopf und Fuß: Aluminium lackiert, Zylinderrohr: Aluprofilrohr eloxiert, Kolbenstange: Stahl hartverchromt, Kolben: Aluminium, Dichtung: NBR / PUR

Temperaturbereich:
-20 bis +80 °C

Betriebsdruck:
max. 10 bar

Ausführung:
mit Magnetkolben und einstellbarer Endlagendämpfung

Zylinderschaltertyp:
D, A, Ø 125 und größer: C in Verbindung mit Befestigung C1 oder C in Verbindung mit Befestigung C2

Kolbendurchmesser [mm]	320
Hub [mm]	125
A (Kolbenstangengewinde)	M 48x2
R (Druckluftanschluss)	G 1"
Reparatursätze	TM 320 REP
B [mm]	63
C [mm]	110
D [mm]	90
F [mm]	96
G [mm]	120
H [mm]	340
K [mm]	10,0
M [mm]	350,0
N [mm]	270,0
CH [mm]	55
RT	M 24
