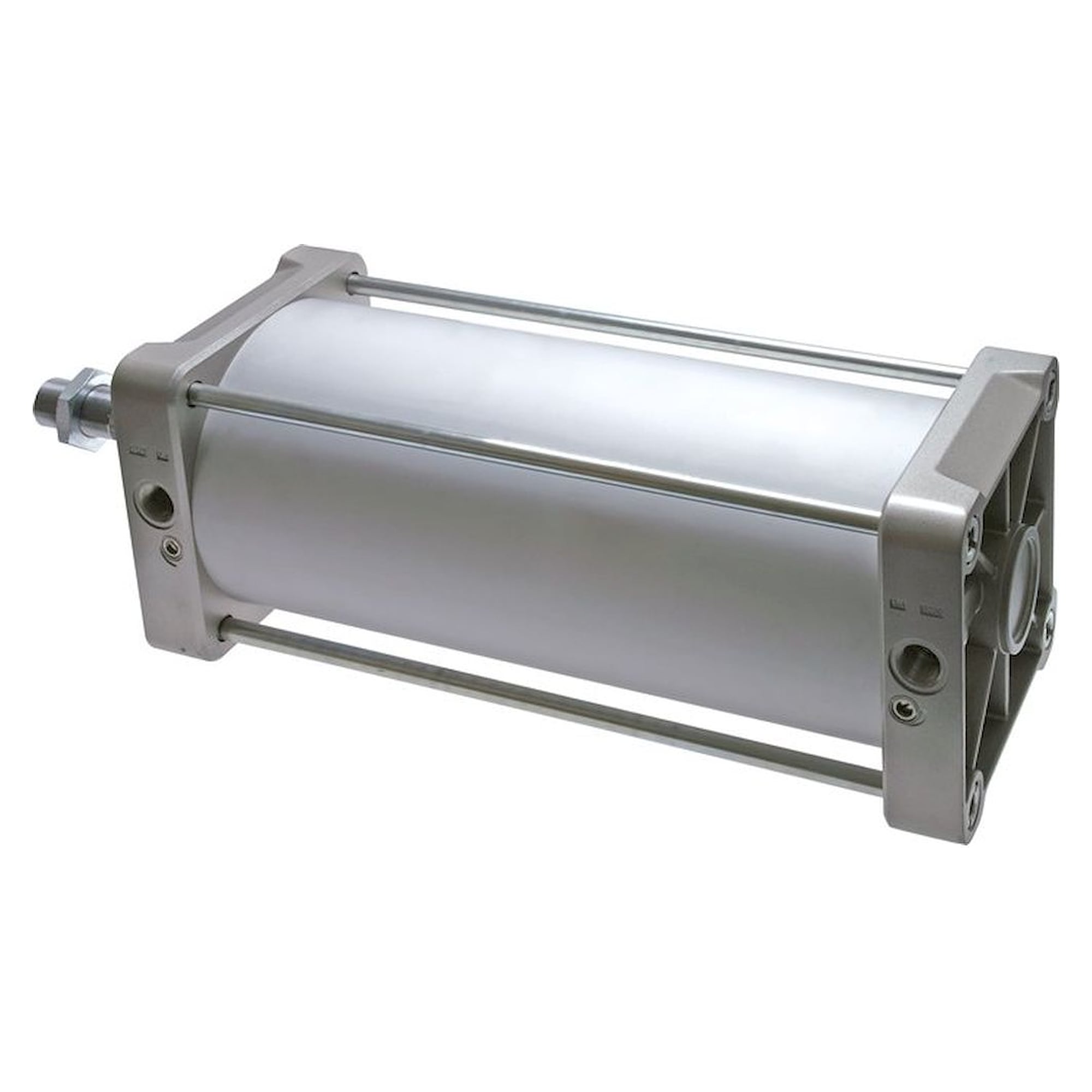

Pneumatikzylinder ISO 15552 doppeltwirkend Kolben-Ø 250 mm, Hub 400 mm, Anschluss G 1, Magnetkolben - Fluidics equipment

Fluidics equipment ✓ Originalprodukt Neuware

Mit Kolben-Ø 250 mm und 400 mm Hub deckt dieser ISO 15552-Zylinder Hub- und Pressaufgaben mit großer Kraft ab. Magnetkolben für Zylinderschalter und einstellbare Endlagendämpfung sind an Bord. Kolbenstangengewinde M 42x2, max. 10 bar.

Netto
3.054,96 €
zzgl. MwSt.
3.635,40 € inkl. 19 % MwSt., zzgl. Versand
Artikel FL-273701
Hersteller-Nr. TM 250/400
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Für hohe Schub- und Zugkräfte ist dieser doppeltwirkende Normzylinder mit Kolben-Ø 250 mm und 400 mm Hub ausgelegt.

Vorteile

  • Anbaumaße nach ISO 15552, Kolben-Ø 250 mm
  • Magnetkolben für die Positionsabfrage mit Zylinderschaltern
  • Einstellbare Endlagendämpfung für ruhiges Einfahren in die Endlage
  • Kolbenstange aus hartverchromtem Stahl mit Gewinde M 42x2
  • Betriebsdruck bis 10 bar, Temperaturbereich -20 bis +80 °C

Einsatz

Pressen, Heben und Verschieben schwerer Lasten in Maschinen- und Anlagenbau, wo Kolben-Ø 250 mm die nötige Kraft liefert.

Technische Daten

MerkmalWert
BauartProfilzylinder, doppeltwirkend
NormISO 15552
Kolben-Ø250 mm
Hub400 mm
KolbenstangengewindeM 42x2
DruckluftanschlussG 1
Magnetkolbenja
Endlagendämpfungeinstellbar
Betriebsdruckmax. 10 bar
Temperaturbereich-20 bis +80 °C
Kopf und FußAluminium
ZylinderrohrAluprofilrohr eloxiert
KolbenstangeStahl hartverchromt
KolbenAluminium
DichtungNBR / PUR
Schlüsselweite Kolbenstange46 mm
Maß RTM 20
Maß B50 mm
Maß C90 mm
Maß D75 mm
Maß F84 mm
Maß G105 mm
Maß H305 mm
Maß K8,0 mm
Maß M270,0 mm
Maß N220,0 mm
Gewicht42 kg
HerstellerFluidics equipment
Hersteller-Nr.TM 250/400
EAN4050571699116
Zolltarifnummer84799070
GPSR HerstellerdatenA1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeG 1
Hub [mm]400
DichtmaterialNBR, PUR
Funktiondoppeltwirkend
Dämpfungeinstellbar
Betriebsdruck max [bar]10
