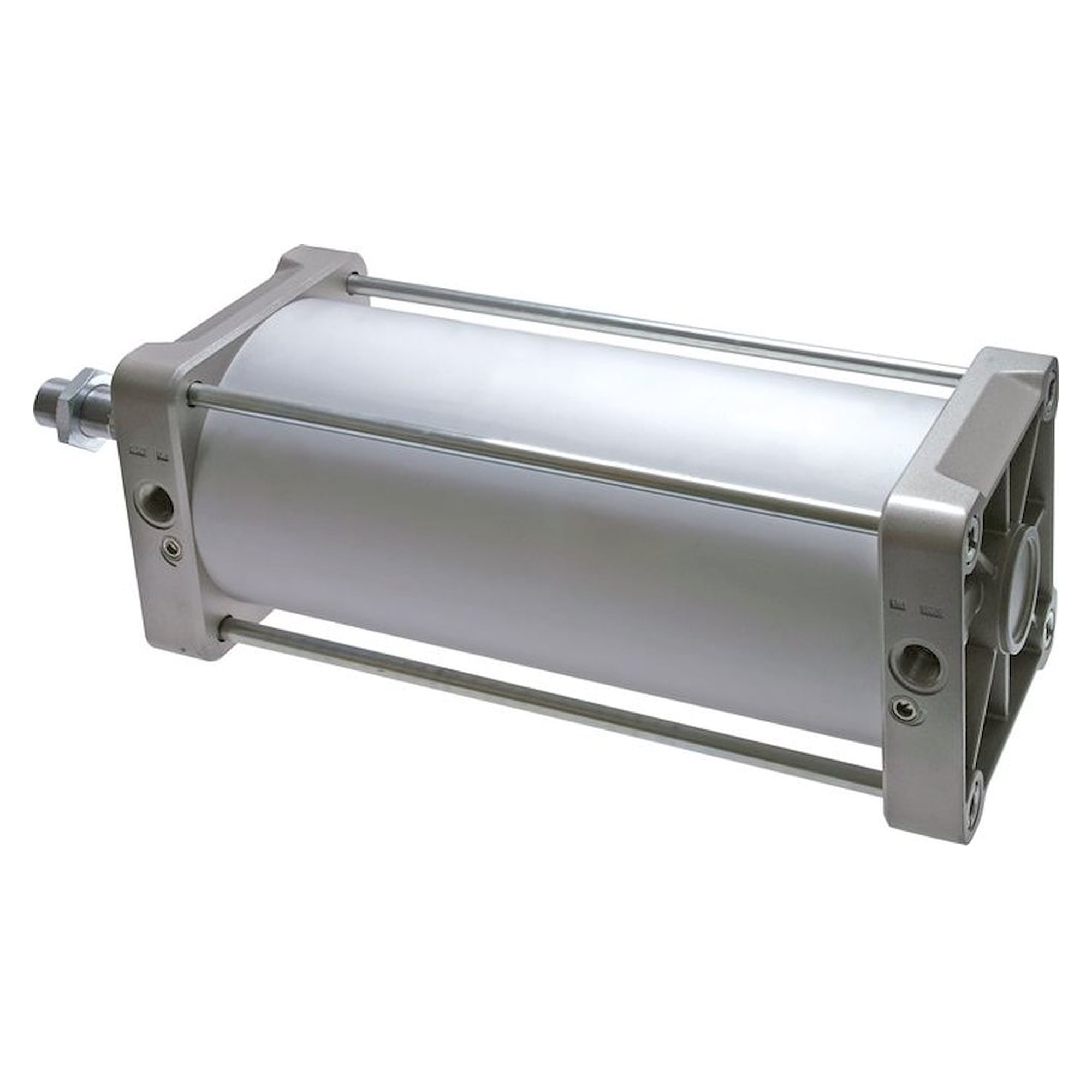

Pneumatikzylinder ISO 15552 doppeltwirkend Kolben-Ø 125 mm, Hub 600 mm, Anschluss G 1/2, Magnetkolben - Fluidics equipment

Fluidics equipment ✓ Originalprodukt Neuware

Großer Normzylinder ISO 15552 für hohe Kräfte: Kolben-Ø 125 mm, 600 mm Hub, Druckluftanschluss G 1/2. Magnetkolben für Zylinderschalter und einstellbare Endlagendämpfung sind an Bord. Kolbenstangengewinde M 27x2, max. 10 bar.

Netto
620,42 €
zzgl. MwSt.
738,30 € inkl. 19 % MwSt., zzgl. Versand
Artikel FL-274977
Hersteller-Nr. TM 125/600
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Kolben-Ø 125 mm, 600 mm Hub und Anschluss G 1/2: der Profilzylinder folgt in seinen Anbaumaßen der ISO 15552.

Vorteile

  • Anbaumaße nach ISO 15552, Kolben-Ø 125 mm
  • Magnetkolben für die Positionsabfrage mit Zylinderschaltern
  • Einstellbare Endlagendämpfung für ruhiges Einfahren in die Endlage
  • Kolbenstange aus hartverchromtem Stahl mit Gewinde M 27x2
  • Betriebsdruck bis 10 bar, Temperaturbereich -20 bis +80 °C

Einsatz

Ersatz und Neuausrüstung von Anlagen mit ISO 15552-Zylindern Ø 125 mm, die Befestigungen nach Norm verwenden.

Technische Daten

MerkmalWert
BauartProfilzylinder, doppeltwirkend
NormISO 15552
Kolben-Ø125 mm
Hub600 mm
KolbenstangengewindeM 27x2
DruckluftanschlussG 1/2
Magnetkolbenja
Endlagendämpfungeinstellbar
Betriebsdruckmax. 10 bar
Temperaturbereich-20 bis +80 °C
Kopf und FußAluminium
ZylinderrohrAluprofilrohr eloxiert
KolbenstangeStahl hartverchromt
KolbenAluminium
DichtungNBR / PUR
Schlüsselweite Kolbenstange27 mm
Maß RTM 12
Maß B32 mm
Maß C60 mm
Maß D40 mm
Maß F54 mm
Maß G65 mm
Maß H225 mm
Maß K5,0 mm
Maß M140,0 mm
Maß N110,0 mm
Gewicht14 kg
HerstellerFluidics equipment
Hersteller-Nr.TM 125/600
EAN4050571698492
Zolltarifnummer84799070
GPSR HerstellerdatenA1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeG 1/2
Kolben-Ø [mm]125
Hub [mm]600
DichtmaterialNBR, PUR
Funktiondoppeltwirkend
Dämpfungeinstellbar
Betriebsdruck max [bar]10
