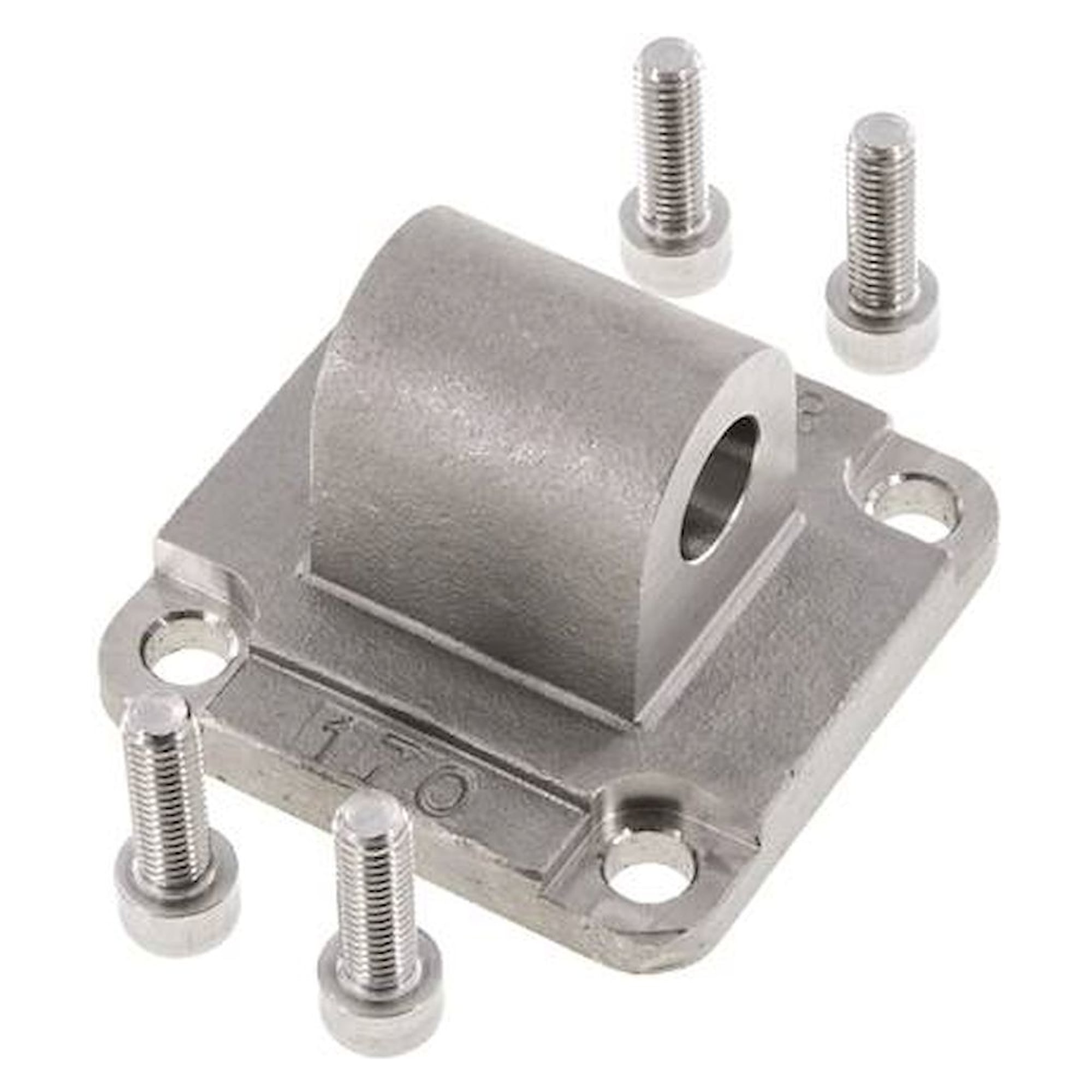

Laschenschwenkbefestigung ISO 15552, für Kolbendurchmesser 63 mm, 1.4401

Nach ISO 15552 gefertigt, nimmt die Laschenschwenkbefestigung den Zylinder auf und leitet dessen Kräfte in die Maschinenkonstruktion. Geführt wird die Ausführung mit 190 mm im Maß L, 75 mm im Maß M und 40 mm im Maß B. Maßgeblich ist der Kolbendurchmesser von 63 mm.

Vorteile

• Ausgelegt für Zylinder mit 63 mm Kolbendurchmesser nach ISO 15552.
• Die Anschlussmaße nach ISO 15552 erlauben den Tausch, ohne die Maschine zu ändern.
• Werkstoff 1.4401 für die Baugröße 63 mm.
• Maß L beträgt 190 mm bei Baugröße 63 mm.
• Maß B beträgt 40 mm bei Baugröße 63 mm.

Einsatzgebiete

Im Maschinen- und Anlagenbau hält die Laschenschwenkbefestigung den Zylinder mit 63 mm Kolbendurchmesser an seinem Platz.

Normen und Konformität

Grundlage der Anschlussmaße ist ISO 15552.
