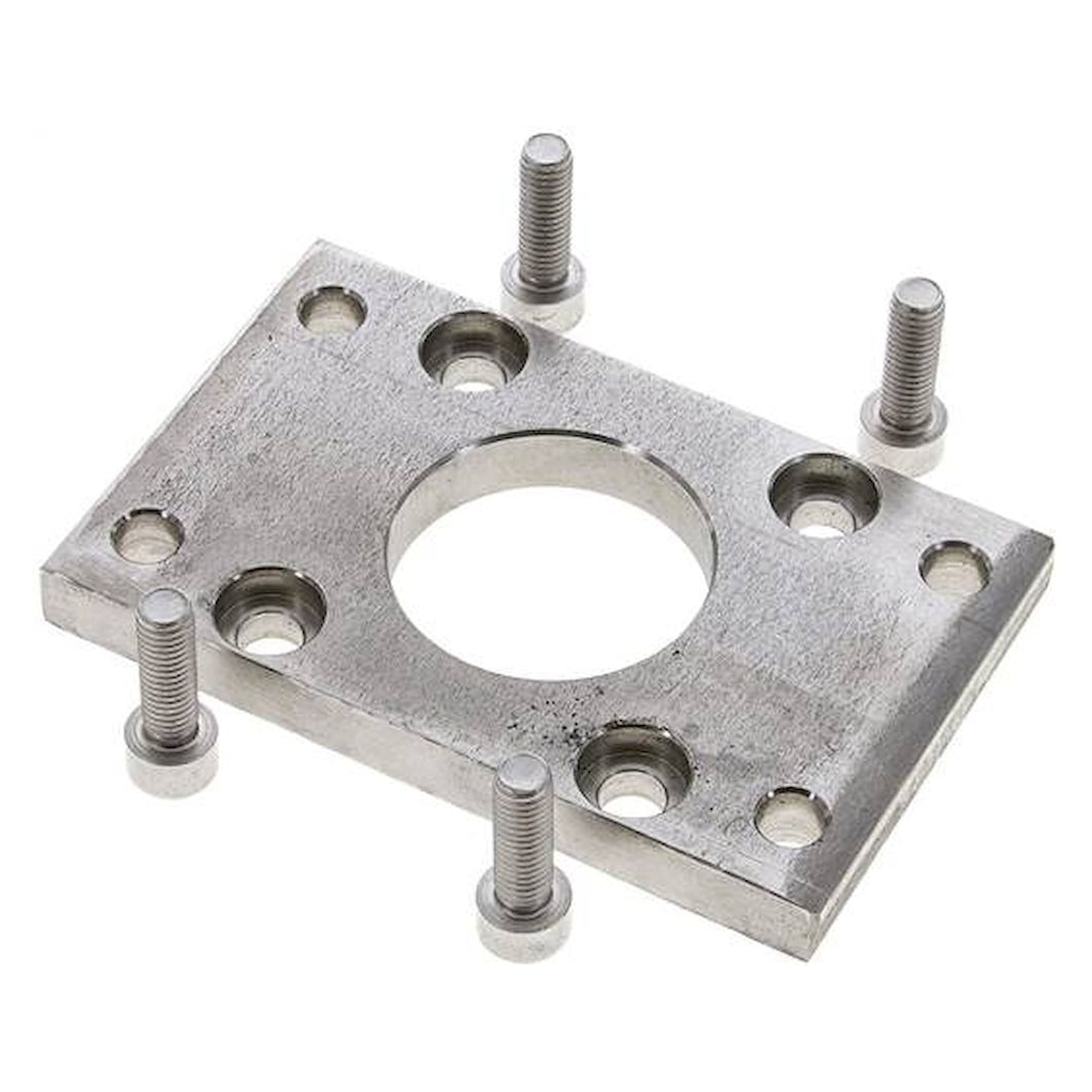

ISO 15552-Flanschbefestigung 63 mm, 1.4401
Datenblatt (PDF)
Abbildungen dienen ausschließlich zur Veranschaulichung und können vom tatsächlichen Produkt abweichen. Einzelne Bilder wurden ganz oder teilweise mit Systemen der künstlichen Intelligenz erzeugt oder nachbearbeitet. Maßgeblich sind die technischen Angaben in der Produktbeschreibung.
Nach ISO 15552 gebaut, nimmt die Flanschbefestigung den Zylinder auf und leitet dessen Kräfte in die Maschinenkonstruktion. Ausschlaggebend ist der Kolbendurchmesser von 63 mm. Werkstoff 1.4401, Maße 170 x 75 x 120 mm.

Flanschbefestigung ISO 15552, für Kolbendurchmesser 63 mm, 1.4401

FLUIDICS EQUIPMENT Originalprodukt
Net price (excl. VAT) 345,78 € inkl. MwSt.
290,57 €
Artikel FL-021716
Hersteller-Nr. TB 63 ES
Persönliche Fachberatung
Neuware Fachhändler seit 2009 Originalprodukt Weltweiter Versand
Artikeldaten
Hersteller-Nr.TB 63 ES
EAN4050571689421
Zolltarifnummer73269098
ZustandNeu
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
Artikel
FL-021716
Häufig zusammen gekauft
Total price

Nach ISO 15552 gefertigt, nimmt die Flanschbefestigung den Zylinder auf und leitet dessen Kräfte in die Maschinenkonstruktion. Geführt wird die Ausführung mit 170 mm im Maß L, 75 mm im Maß M und 120 mm im Maß U. Maßgeblich ist der Kolbendurchmesser von 63 mm.

Vorteile

  • Ausgelegt für Zylinder mit 63 mm Kolbendurchmesser nach ISO 15552.
  • Die Anschlussmaße nach ISO 15552 erlauben den Tausch, ohne die Maschine zu ändern.
  • Werkstoff 1.4401 für die Baugröße 63 mm.
  • Maß U beträgt 120 mm bei Baugröße 63 mm.
  • Maß T beträgt 100 mm bei Baugröße 63 mm.

Technische Daten

Werkstoff1.4401
Für Kolbendurchmesser [mm]63
Maß B [mm]9
Maß D [mm]12
Maß L [mm]170
Maß M [mm]75
Maß N [mm]56,5
Maß T [mm]100
Maß TM [mm]50
Maß U [mm]120
Lieferumfang1 Flanschplatte inkl. 4 Befestigungsschrauben

Einsatzgebiete

Im Maschinen- und Anlagenbau hält die Flanschbefestigung den Zylinder mit 63 mm Kolbendurchmesser an seinem Platz.

Normen und Konformität

Grundlage der Anschlussmaße ist ISO 15552.

Weitere Informationen
Weight 0.650000
Manufacturer Fluidics equipment
Hersteller-Nr TB 63 ES
EAN 4050571689421
Zolltarifnummer 73269098
GPSR Herstellerdaten A1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment
Artikelzustand Neu
Artikel-Authentizität Originalprodukt
Norm ISO 15552
