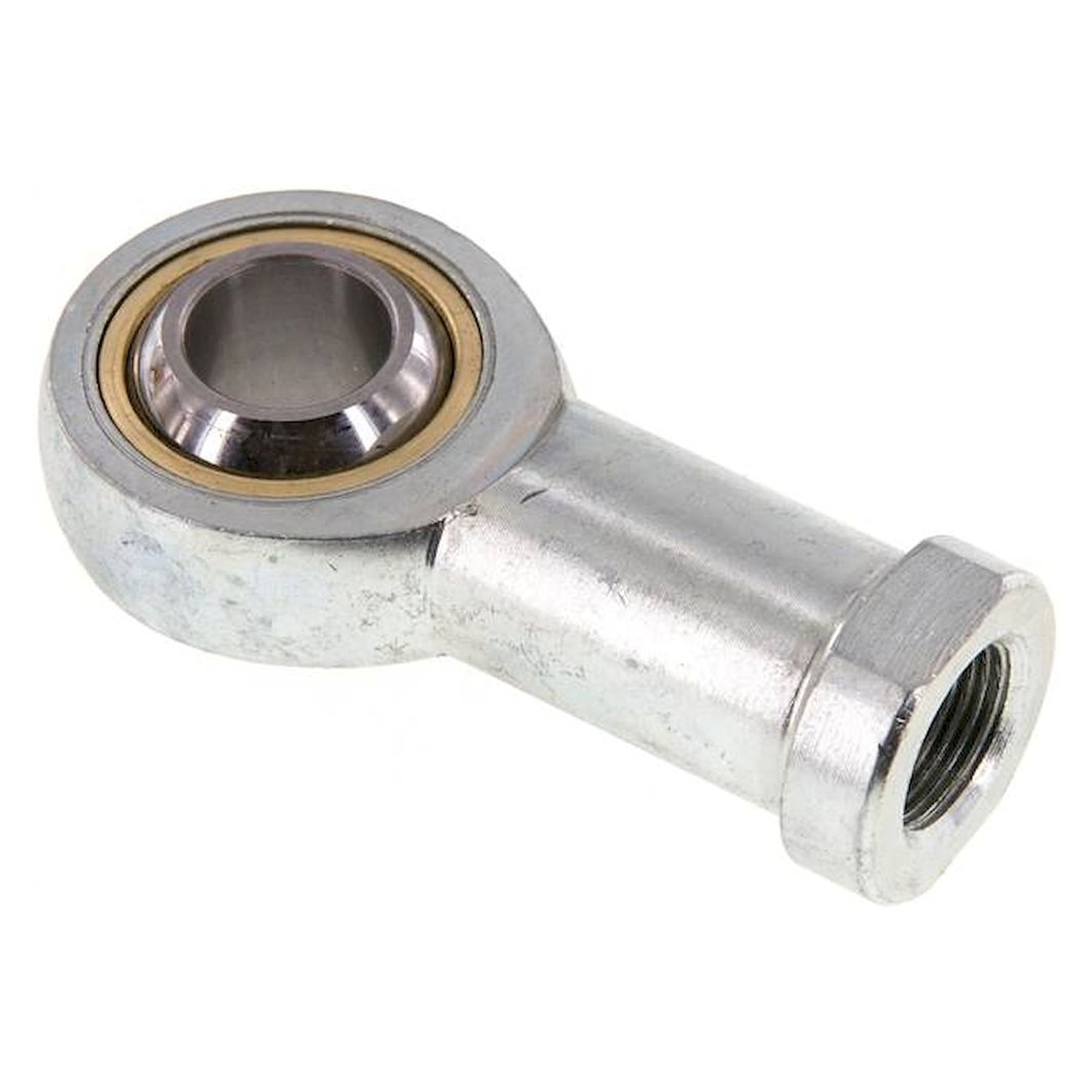

Gelenkkopf für Kolbenstangengewinde M 16x1,5, Stahl verzinkt - Fluidics equipment

Fluidics equipment ✓ Originalprodukt Neuware

Gelenkkopf aus Stahl verzinkt für Kolbenstangen mit Gewinde M 16x1,5. Er verbindet den Zylinder gelenkig mit dem Anbauteil und nimmt Winkelbewegungen beim Hub auf, werkstoffe: Körper Stahl verzinkt, Lagerung Messing/PTFE, Innenring 100Cr6.

Netto
45,28 €
zzgl. MwSt.
53,88 € inkl. 19 % MwSt., zzgl. Versand
Artikel FL-013325
Hersteller-Nr. SGS 50/63
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Bewegt der Zylinder eine Last auf einer Kreisbahn, sorgt der Gelenkkopf für Kolbenstangengewinde M 16x1,5 dafür, dass die Stange frei von Biegemomenten bleibt.

Vorteile im Überblick

  • Anschluss an Kolbenstangengewinde M 16x1,5
  • Körper Stahl verzinkt, Lagerung Messing/PTFE, Innenring 100Cr6
  • Innenring aus Wälzlagerstahl 100Cr6, Lagerung Messing/PTFE
  • Maße laut Tabelle, u. a. Maß B 21 mm und Maß H 64 mm

Einsatz

Typische Anwendungen sind Schwenkantriebe für Klappen, Weichen und Hebel mit Zylindern, deren Kolbenstange ein Gewinde M 16x1,5 trägt.

Technische Daten

MerkmalWert
ProduktartGelenkkopf
KolbenstangengewindeM 16x1,5
WerkstoffeKörper Stahl verzinkt, Lagerung Messing/PTFE, Innenring 100Cr6
Maß B21 mm
Maß C15,00 mm
Maß D16 mm
Maß D242 mm
Maß L28 mm
Maß H64 mm
Gewicht220 g
HerstellerFluidics equipment
Hersteller-Nr.SGS 50/63
EAN4050571625221
Zolltarifnummer73269098
GPSR HerstellerdatenA1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffStahl verzinkt
GewindeM 16x1,5
