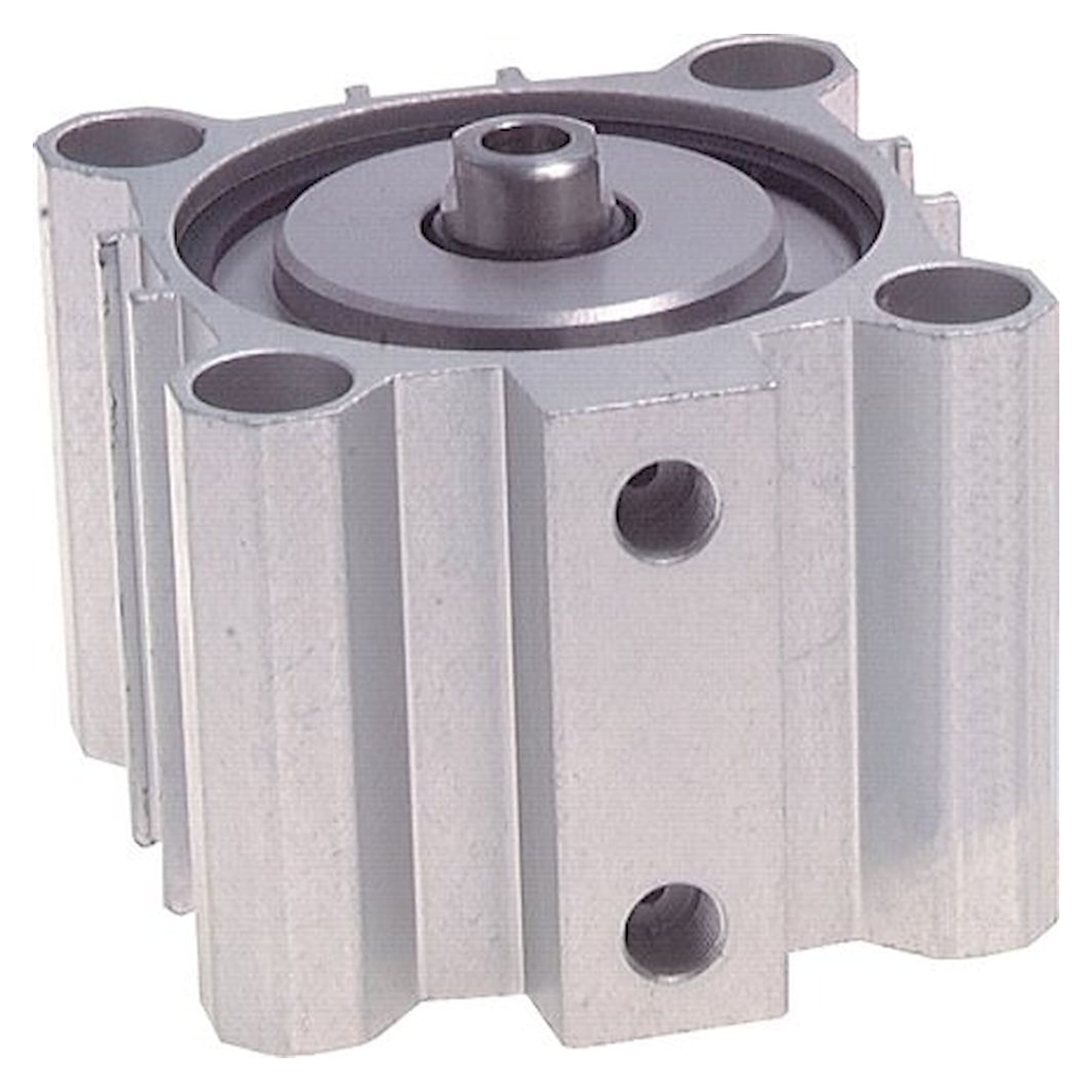

Kurzhubzylinder einfachwirkend, Kolben-Ø 80 mm, Hub 10 mm, mit Magnetkolben, G 1/4 - Fluidics equipment

Fluidics equipment ✓ Originalprodukt Neuware

Der einfachwirkende Kurzhubzylinder bewegt seinen Kolben mit 80 mm Durchmesser über 10 mm Hub, Druckluft kommt über G 1/4. Ein Magnetkolben ist eingebaut, passende Zylinderschalter sind vom Typ G. Betriebsdruck bis 10 bar, NBR-Dichtungen für -20 bis +80 °C.

Netto
196,60 €
zzgl. MwSt.
233,95 € inkl. 19 % MwSt., zzgl. Versand
Artikel FL-009892
Hersteller-Nr. NEM 80/10
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der einfachwirkende Kurzhubzylinder mit Kolben-Ø 80 mm und 10 mm Hub wird über einen Druckluftanschluss G 1/4 versorgt. Kolbenfläche 50,3 cm², Betriebsdruck bis 10 bar.

Ihre Vorteile

  • Einfachwirkend mit nur einem Druckluftanschluss G 1/4
  • Kolbenstange aus Edelstahl 1.4305 mit Gewinde M 10
  • Magnetkolben für Zylinderschalter Typ G
  • NBR-Dichtungen für -20 bis +80 °C
  • Betriebsdruck bis 10 bar, Druckluftanschluss G 1/4

Abmessungen

Die Maßbuchstaben beziehen sich auf die Maßzeichnung der Baureihe.

Maß A105,0 mm
Maß B100 mm
Maß D20 mm
Maß F9,0 mm
Maß G14,0 mm
Maß H55,0 mm
Maß I82 mm
Maß J14,0 mm
Maß K82,0 mm
Maß L46,0 mm
Maß N77,0 mm
Maß Q9,0 mm
Maß S100,0 mm
Maß T15 mm
Maß V17 mm
Maß W8,0 mm
Maß X65 mm
Maß Y28 mm
Maß Z50 mm
Maß AA18,0 mm
Maß AB14 mm

Einsatz

Der kurze Hub von 10 mm passt zu Spann-, Halte- und Stoppaufgaben an Montageplätzen, Förderbändern und in Prüfvorrichtungen.

Technische Daten

BauartKurzhubzylinder
Funktioneinfachwirkend
Kolben-Ø80 mm
Hub10 mm
Ausführungmit Magnetkolben
Kolbenstangengewinde C1M 10
Druckluftanschluss PG 1/4
Betriebsdruckmax. 10 bar
Temperaturbereich-20 bis +80 °C
Kopf- und FußplatteAluminium eloxiert / Messing
ZylinderrohrAluminium eloxiert
Kolbenstange1.4305
DichtungNBR
ZylinderschaltertypG
Kolbenfläche (rechnerisch)50,3 cm²
Zolltarifnummer84799070
Gewicht1 kg
HerstellerFluidics equipment
Hersteller-Nr.NEM 80/10
EAN4050571525842
GPSR HerstellerdatenA1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
BauformKurzhubzylinder
Kolben-Ø [mm]80
Hub [mm]10
DichtmaterialNBR
GehäusewerkstoffAluminium, eloxiert
MediumDruckluft
Betriebsdruck max [bar]10
Pneumatischer AnschlussG1/4
Temperatur (max.)80
