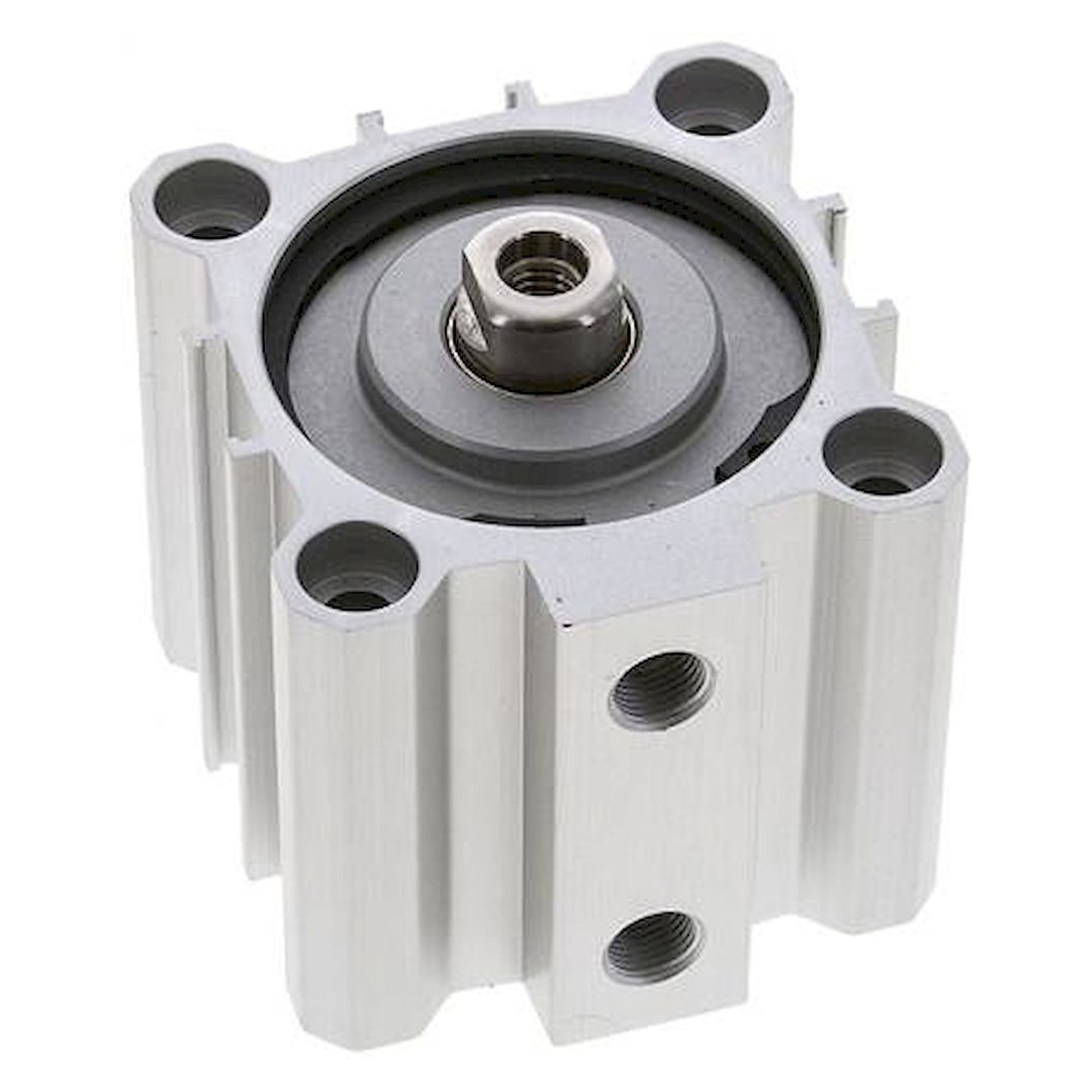

Kurzhubzylinder einfachwirkend, Kolben-Ø 80 mm, Hub 10 mm, ohne Magnetkolben, G 1/4 - Fluidics equipment
Der einfachwirkende Kurzhubzylinder bewegt seinen Kolben mit 80 mm Durchmesser über 10 mm Hub, Druckluft kommt über G 1/4. Die Ausführung ohne Magnetkolben genügt, wo keine Positionsabfrage nötig ist. Betriebsdruck bis 10 bar, NBR-Dichtungen für -20 bis +80 °C.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Kurze Wege, ein Anschluss: dieser einfachwirkende Kurzhubzylinder bewegt einen Kolben mit 80 mm Durchmesser über 10 mm. Die Druckluft kommt über G 1/4, zulässig sind für den 80-mm-Kolben bis 10 bar.
Ihre Vorteile
- Ein Anschluss G 1/4 genügt, der Zylinder arbeitet einfachwirkend
- Kolbenstange aus Edelstahl 1.4305 mit Gewinde M 10
- Temperaturbereich -20 bis +80 °C mit Dichtungen aus NBR
- Betriebsdruck bis 10 bar, Druckluftanschluss G 1/4
Abmessungen
Die Maßbuchstaben beziehen sich auf die Maßzeichnung der Baureihe.
| Maß A | 105,0 mm |
|---|---|
| Maß B | 100 mm |
| Maß D | 20 mm |
| Maß F | 9,0 mm |
| Maß G | 14,0 mm |
| Maß H | 55,0 mm |
| Maß I | 82 mm |
| Maß J | 14,0 mm |
| Maß K | 82,0 mm |
| Maß L | 46,0 mm |
| Maß N | 77,0 mm |
| Maß Q | 9,0 mm |
| Maß S | 100,0 mm |
| Maß T | 15 mm |
| Maß V | 17 mm |
| Maß W | 8,0 mm |
| Maß X | 65 mm |
| Maß Y | 28 mm |
| Maß Z | 50 mm |
| Maß AA | 18,0 mm |
| Maß AB | 14 mm |
Einsatz
Der kurze Hub von 10 mm passt zu Spann-, Halte- und Stoppaufgaben an Montageplätzen, Förderbändern und in Prüfvorrichtungen.
Technische Daten
| Bauart | Kurzhubzylinder |
|---|---|
| Funktion | einfachwirkend |
| Kolben-Ø | 80 mm |
| Hub | 10 mm |
| Ausführung | ohne Magnetkolben |
| Kolbenstangengewinde C1 | M 10 |
| Druckluftanschluss P | G 1/4 |
| Betriebsdruck | max. 10 bar |
| Temperaturbereich | -20 bis +80 °C |
| Kopf- und Fußplatte | Aluminium eloxiert / Messing |
| Zylinderrohr | Aluminium eloxiert |
| Kolbenstange | 1.4305 |
| Dichtung | NBR |
| Zylinderschaltertyp | G |
| Kolbenfläche (rechnerisch) | 50,3 cm² |
| Gewicht | 1,0 kg |
| Zolltarifnummer | 84799070 |
| Hersteller | Fluidics equipment |
| Hersteller-Nr. | NE 80/10 |
| EAN | 4050571525606 |
| GPSR Herstellerdaten | A1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Bauform | Kurzhubzylinder |
| Kolben-Ø [mm] | 80 |
| Hub [mm] | 10 |
| Dichtmaterial | NBR |
| Gehäusewerkstoff | Aluminium, eloxiert |
| Medium | Druckluft |
| Betriebsdruck max [bar] | 10 |
| Pneumatischer Anschluss | G1/4 |
| Temperatur (max.) | 80 |
