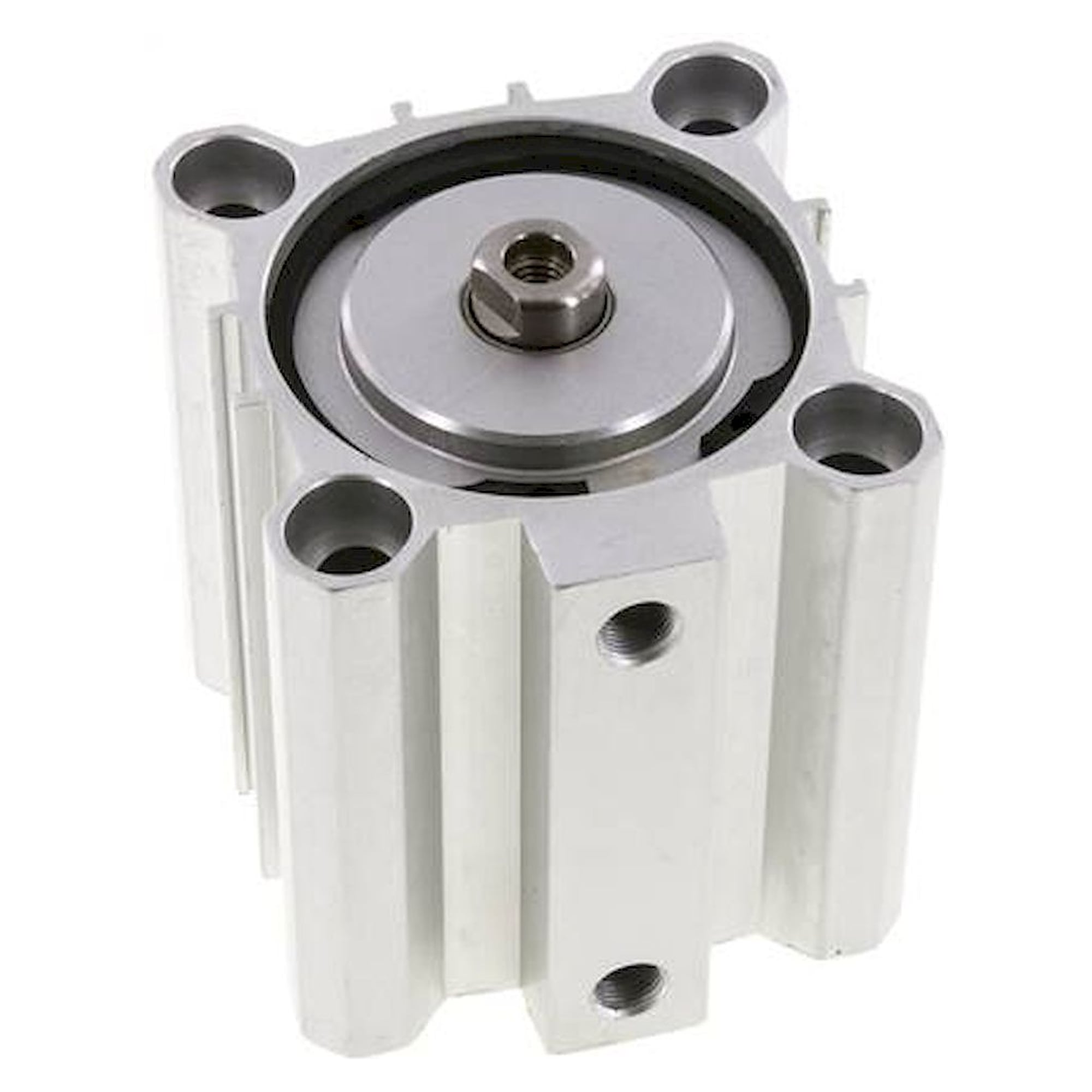

Kurzhubzylinder einfachwirkend, Kolben-Ø 63 mm, Hub 40 mm, ohne Magnetkolben, G 1/8 - Fluidics equipment

Fluidics equipment ✓ Originalprodukt Neuware

Der einfachwirkende Kurzhubzylinder bewegt seinen Kolben mit 63 mm Durchmesser über 40 mm Hub, Druckluft kommt über G 1/8. Ohne Magnetkolben, passend für Anwendungen ohne Endlagenabfrage. Bis 10 bar Betriebsdruck, Zylinderrohr aus eloxiertem Aluminium, Kolbenstange aus 1.4305.

Netto
142,52 €
zzgl. MwSt.
169,60 € inkl. 19 % MwSt., zzgl. Versand
Artikel FL-256020
Hersteller-Nr. NE 63/40
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Für 40 mm Hub ausgelegt, mit 63 mm Kolben und 31,2 cm² Kolbenfläche: der einfachwirkende Kurzhubzylinder braucht nur einen Druckluftanschluss G 1/8.

Ihre Vorteile

  • Ein Anschluss G 1/8 genügt, der Zylinder arbeitet einfachwirkend
  • Kolbenstange aus Edelstahl 1.4305 mit Gewinde M 8
  • NBR-Dichtungen für -20 bis +80 °C
  • Betriebsdruck bis 10 bar, Druckluftanschluss G 1/8

Abmessungen

Die Maßbuchstaben beziehen sich auf die Maßzeichnung der Baureihe.

Maß A86,0 mm
Maß B80 mm
Maß D16 mm
Maß F9,0 mm
Maß G14,0 mm
Maß H46,0 mm
Maß I62 mm
Maß J11,0 mm
Maß K62,0 mm
Maß L47,0 mm
Maß N60,0 mm
Maß Q8,8 mm
Maß S80,0 mm
Maß T14 mm
Maß V13 mm
Maß W7,0 mm
Maß X50 mm
Maß Y22 mm
Maß Z30 mm
Maß AA15,0 mm
Maß AB12 mm

Einsatz

Der kurze Hub von 40 mm passt zu Spann-, Halte- und Stoppaufgaben an Montageplätzen, Förderbändern und in Prüfvorrichtungen.

Technische Daten

BauartKurzhubzylinder
Funktioneinfachwirkend
Kolben-Ø63 mm
Hub40 mm
Ausführungohne Magnetkolben
Kolbenstangengewinde C1M 8
Druckluftanschluss PG 1/8
Betriebsdruckmax. 10 bar
Temperaturbereich-20 bis +80 °C
Kopf- und FußplatteAluminium eloxiert / Messing
ZylinderrohrAluminium eloxiert
Kolbenstange1.4305
DichtungNBR
ZylinderschaltertypG
Kolbenfläche (rechnerisch)31,2 cm²
Gewicht850 g
Zolltarifnummer84799070
HerstellerFluidics equipment
Hersteller-Nr.NE 63/40
EAN4050571525583
GPSR HerstellerdatenA1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
BauformKurzhubzylinder
Kolben-Ø [mm]63
Hub [mm]40
DichtmaterialNBR
GehäusewerkstoffAluminium, eloxiert
MediumDruckluft
Betriebsdruck max [bar]10
Pneumatischer AnschlussG1/8
Temperatur (max.)80
