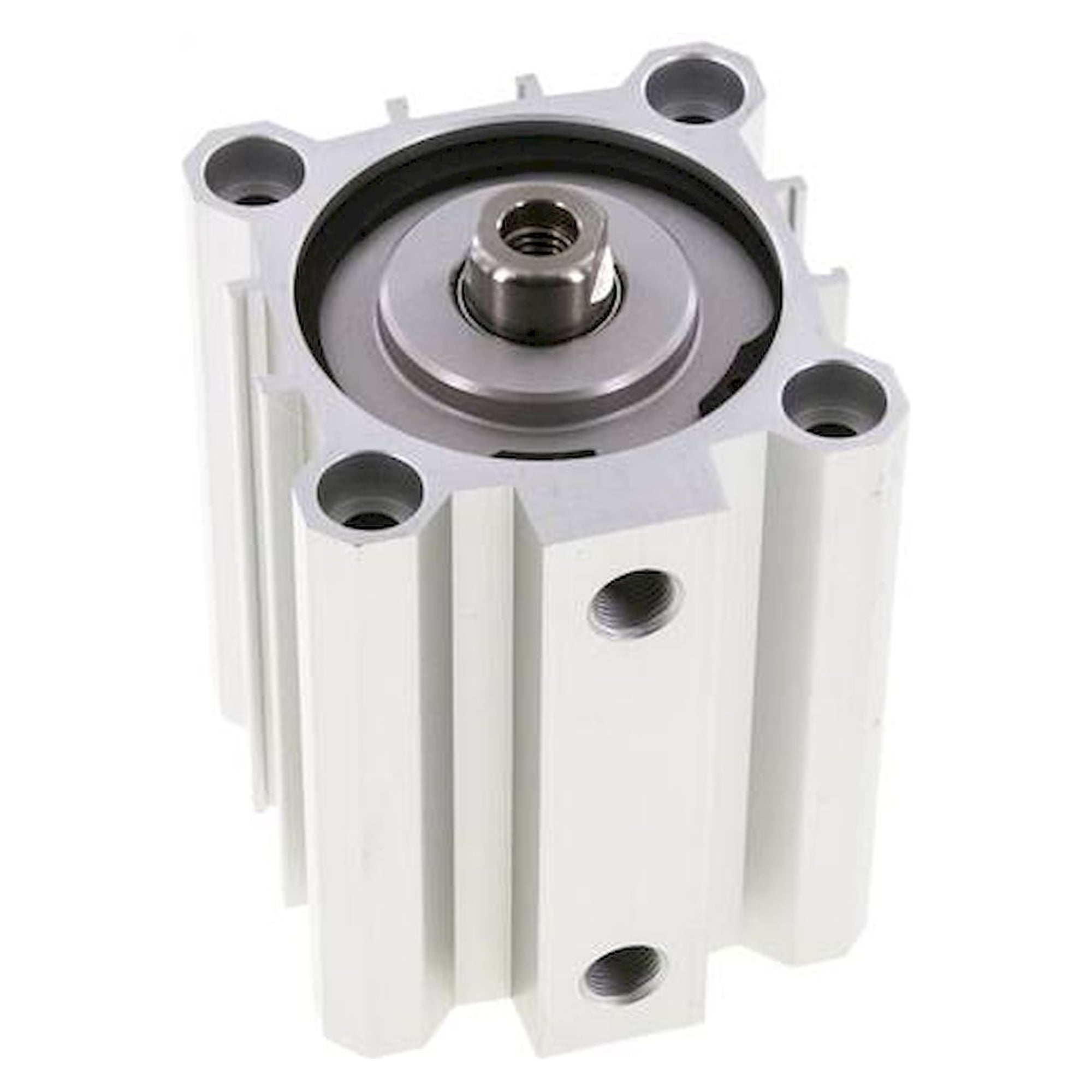

Kurzhubzylinder einfachwirkend, Kolben-Ø 50 mm, Hub 40 mm, ohne Magnetkolben, G 1/8 - Fluidics equipment
Der einfachwirkende Kurzhubzylinder bewegt seinen Kolben mit 50 mm Durchmesser über 40 mm Hub, Druckluft kommt über G 1/8. Ausführung ohne Magnetkolben für Aufgaben ohne Positionsabfrage. Betriebsdruck bis 10 bar, NBR-Dichtungen für -20 bis +80 °C.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Kurze Wege, ein Anschluss: dieser einfachwirkende Kurzhubzylinder bewegt einen Kolben mit 50 mm Durchmesser über 40 mm. Die Druckluft kommt über G 1/8, zulässig sind für den 50-mm-Kolben bis 10 bar.
Vorteile
- Ein Anschluss G 1/8 genügt, der Zylinder arbeitet einfachwirkend
- Kolbenstangengewinde M 8, Stange aus 1.4305
- NBR-Dichtungen für -20 bis +80 °C
- Betriebsdruck bis 10 bar, Druckluftanschluss G 1/8
Abmessungen
Die Maßbuchstaben beziehen sich auf die Maßzeichnung der Baureihe.
| Maß A | 70,0 mm |
|---|---|
| Maß B | 65 mm |
| Maß D | 16 mm |
| Maß F | 6,8 mm |
| Maß G | 11,0 mm |
| Maß H | 37,5 mm |
| Maß I | 50 mm |
| Maß J | 11,5 mm |
| Maß K | 50,0 mm |
| Maß L | 44,5 mm |
| Maß N | 50,0 mm |
| Maß Q | 6,8 mm |
| Maß S | 65,0 mm |
| Maß T | 12 mm |
| Maß V | 13 mm |
| Maß W | 7,5 mm |
| Maß X | 42 mm |
| Maß Y | 22 mm |
| Maß Z | 30 mm |
| Maß AA | 13,5 mm |
| Maß AB | 12 mm |
Einsatz
Der kurze Hub von 40 mm passt zu Spann-, Halte- und Stoppaufgaben an Montageplätzen, Förderbändern und in Prüfvorrichtungen.
Technische Daten
| Bauart | Kurzhubzylinder |
|---|---|
| Funktion | einfachwirkend |
| Kolben-Ø | 50 mm |
| Hub | 40 mm |
| Ausführung | ohne Magnetkolben |
| Kolbenstangengewinde C1 | M 8 |
| Druckluftanschluss P | G 1/8 |
| Betriebsdruck | max. 10 bar |
| Temperaturbereich | -20 bis +80 °C |
| Kopf- und Fußplatte | Aluminium eloxiert / Messing |
| Zylinderrohr | Aluminium eloxiert |
| Kolbenstange | 1.4305 |
| Dichtung | NBR |
| Zylinderschaltertyp | G |
| Kolbenfläche (rechnerisch) | 19,6 cm² |
| Gewicht | 650 g |
| Zolltarifnummer | 84799070 |
| Hersteller | Fluidics equipment |
| Hersteller-Nr. | NE 50/40 |
| EAN | 4050571525507 |
| GPSR Herstellerdaten | A1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Bauform | Kurzhubzylinder |
| Kolben-Ø [mm] | 50 |
| Hub [mm] | 40 |
| Dichtmaterial | NBR |
| Gehäusewerkstoff | Aluminium, eloxiert |
| Medium | Druckluft |
| Betriebsdruck max [bar] | 10 |
| Pneumatischer Anschluss | G1/8 |
| Temperatur (max.) | 80 |
