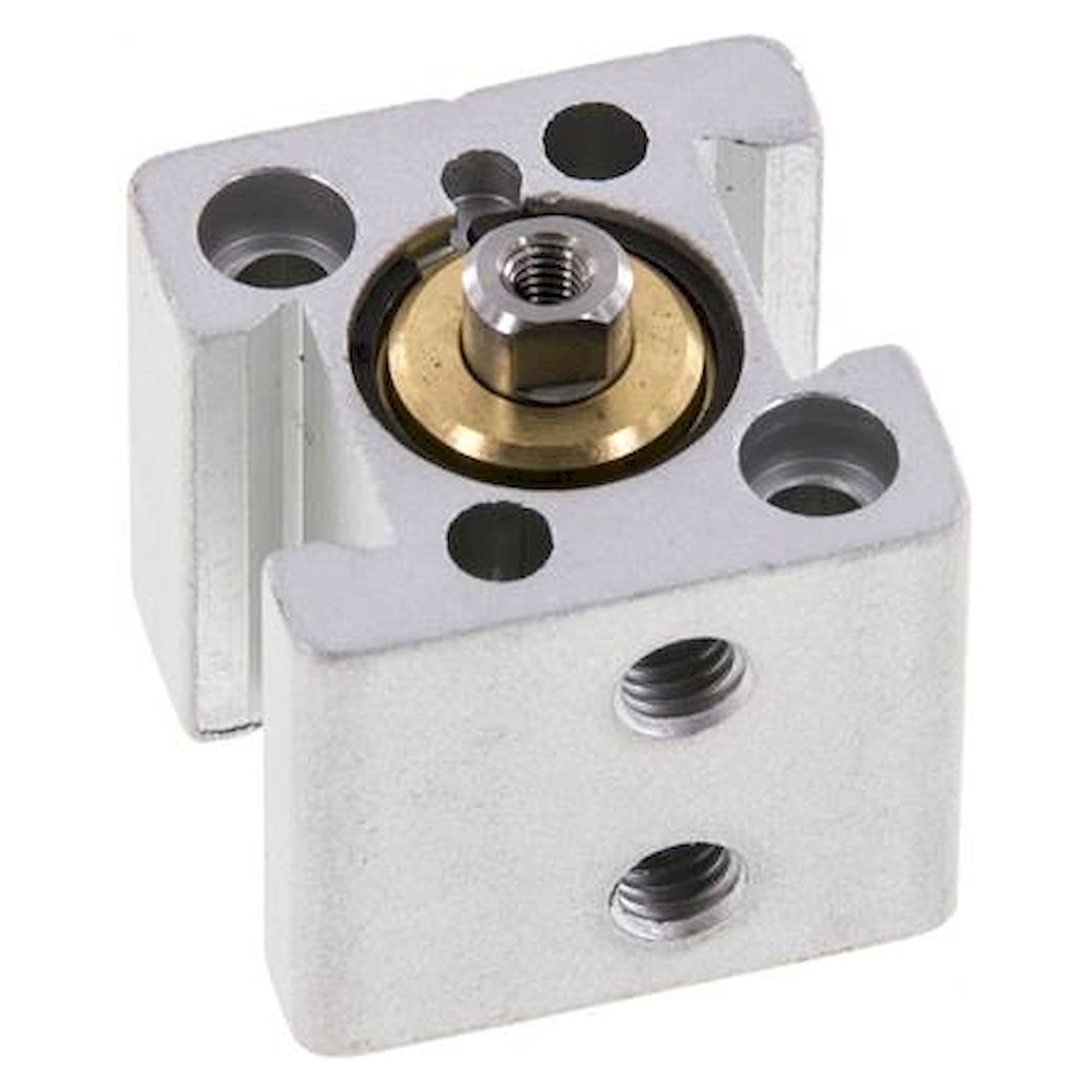

Kurzhubzylinder einfachwirkend, Kolben-Ø 12 mm, Hub 5 mm, ohne Magnetkolben, M 5 - Fluidics equipment

Fluidics equipment ✓ Originalprodukt Neuware

Für kurze Arbeitswege von 5 mm: einfachwirkender Kurzhubzylinder mit Kolben-Ø 12 mm und Anschluss M 5. Ausführung ohne Magnetkolben für Aufgaben ohne Positionsabfrage. Betriebsdruck bis 10 bar, NBR-Dichtungen für -20 bis +80 °C.

Netto
36,20 €
zzgl. MwSt.
43,08 € inkl. 19 % MwSt., zzgl. Versand
Artikel FL-256002
Hersteller-Nr. NE 12/5
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der einfachwirkende Kurzhubzylinder mit Kolben-Ø 12 mm und 5 mm Hub wird über einen Druckluftanschluss M 5 versorgt. Kolbenfläche 1,1 cm², Betriebsdruck bis 10 bar.

Ihre Vorteile

  • Einfachwirkend mit nur einem Druckluftanschluss M 5
  • Kolbenstange aus Edelstahl 1.4305 mit Gewinde M 3
  • Temperaturbereich -20 bis +80 °C mit Dichtungen aus NBR
  • Bis 10 bar zulässig, Anschluss M 5

Abmessungen

Die Maßbuchstaben beziehen sich auf die Maßzeichnung der Baureihe.

Maß A25,0 mm
Maß B25 mm
Maß D6 mm
Maß F3,7 mm
Maß G5,6 mm
Maß J5,5 mm
Maß K15,5 mm
Maß L17,0 mm
Maß Q3,5 mm
Maß T6 mm
Maß V5 mm
Maß W3,5 mm

Einsatz

Der kurze Hub von 5 mm passt zu Spann-, Halte- und Stoppaufgaben an Montageplätzen, Förderbändern und in Prüfvorrichtungen.

Technische Daten

BauartKurzhubzylinder
Funktioneinfachwirkend
Kolben-Ø12 mm
Hub5 mm
Ausführungohne Magnetkolben
Kolbenstangengewinde C1M 3
Druckluftanschluss PM 5
Betriebsdruckmax. 10 bar
Temperaturbereich-20 bis +80 °C
Kopf- und FußplatteAluminium eloxiert / Messing
ZylinderrohrAluminium eloxiert
Kolbenstange1.4305
DichtungNBR
ZylinderschaltertypG
Kolbenfläche (rechnerisch)1,1 cm²
Gewicht30 g
Zolltarifnummer84799070
HerstellerFluidics equipment
Hersteller-Nr.NE 12/5
EAN4050571525132
GPSR HerstellerdatenA1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
BauformKurzhubzylinder
Kolben-Ø [mm]12
Hub [mm]5
DichtmaterialNBR
GehäusewerkstoffAluminium, eloxiert
MediumDruckluft
Betriebsdruck max [bar]10
Pneumatischer AnschlussM5
Temperatur (max.)80
