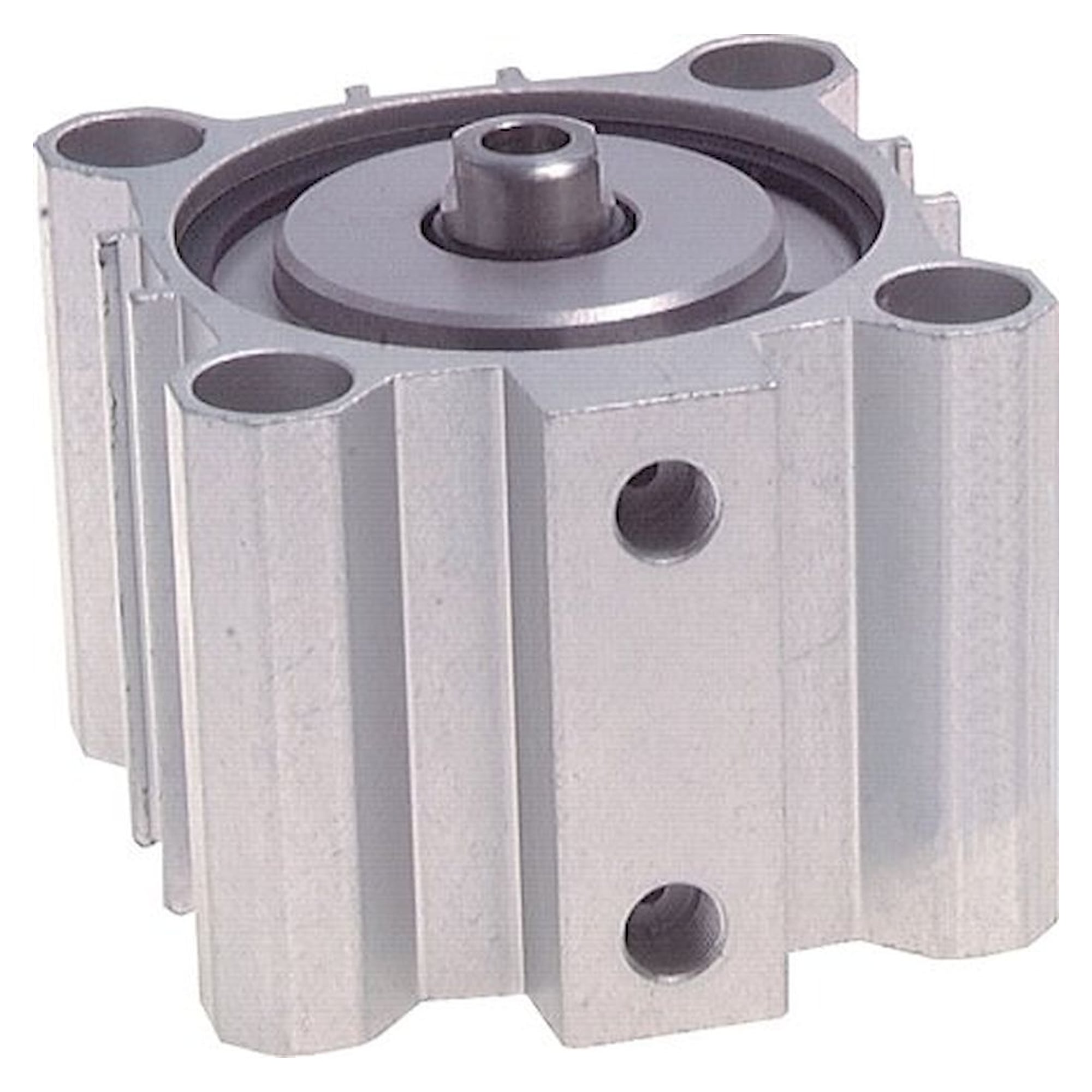

Kurzhubzylinder doppeltwirkend, Kolben-Ø 63 mm, Hub 25 mm, mit Magnetkolben, G 1/8 - Fluidics equipment

Fluidics equipment ✓ Originalprodukt Neuware

Der Kurzhubzylinder mit Kolben-Ø 63 mm schiebt bei 6 bar rechnerisch mit 1,9 kN, der Hub beträgt 25 mm. Der Magnetkolben erlaubt die Endlagenabfrage mit Zylinderschaltern Typ G. Kolbenstange aus Edelstahl 1.4305, Betriebsdruck max. 10 bar.

Netto
146,43 €
zzgl. MwSt.
174,25 € inkl. 19 % MwSt., zzgl. Versand
Artikel FL-009835
Hersteller-Nr. NDM 63/25
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit Kolben-Ø 63 mm und 25 mm Hub ist dieser Kurzhubzylinder für kurze, kräftige Bewegungen gebaut. Rechnerisch stehen bei 6 bar 1,9 kN Druckkraft zur Verfügung, bei maximal 10 bar 3,1 kN.

Ihre Vorteile

  • Doppeltwirkend, rechnerisch 1,9 kN Druckkraft bei 6 bar
  • Kolbenstangengewinde M 8, Stange aus 1.4305
  • Positionsabfrage über Magnetkolben und Zylinderschalter Typ G
  • Temperaturbereich -20 bis +80 °C mit Dichtungen aus NBR
  • Betriebsdruck bis 10 bar, Druckluftanschluss G 1/8

Abmessungen

Die Maßbuchstaben beziehen sich auf die Maßzeichnung der Baureihe.

Maß A86,0 mm
Maß B80 mm
Maß D16 mm
Maß E38,5 mm
Maß F9,0 mm
Maß G14,0 mm
Maß H46,0 mm
Maß I62 mm
Maß J11,0 mm
Maß K62,0 mm
Maß L42,0 mm
Maß N60,0 mm
Maß Q8,8 mm
Maß S80,0 mm
Maß T14 mm
Maß U8,0 mm
Maß V13 mm
Maß W6,5 mm
Maß X50 mm
Maß Y22 mm
Maß Z30 mm
Maß AA15,0 mm
Maß AB12 mm

Einsatz

Typische Aufgaben sind Spannen und Positionieren von Werkstücken, Stopper in Förderstrecken oder kurze Pressvorgänge mit 25 mm Hub. Die Kraftangabe für Kolben-Ø 63 mm ist theoretisch, Reibungsverluste kommen hinzu.

Technische Daten

BauartKurzhubzylinder
Funktiondoppeltwirkend
Kolben-Ø63 mm
Hub25 mm
Ausführungmit Magnetkolben
Kolbenstangengewinde C1M 8
Druckluftanschluss PG 1/8
Betriebsdruckmax. 10 bar
Temperaturbereich-20 bis +80 °C
Kopf- und FußplatteAluminium eloxiert / Messing
ZylinderrohrAluminium eloxiert
Kolbenstange1.4305
DichtungNBR
ZylinderschaltertypG
Kolbenfläche (rechnerisch)31,2 cm²
Druckkraft bei 6 bar (rechnerisch)1,9 kN
Druckkraft bei 10 bar (rechnerisch)3,1 kN
Gewicht700 g
Zolltarifnummer84799070
HerstellerFluidics equipment
Hersteller-Nr.NDM 63/25
EAN4050571524845
GPSR HerstellerdatenA1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
BauformKurzhubzylinder
Kolben-Ø [mm]63
Hub [mm]25
DichtmaterialNBR
GehäusewerkstoffAluminium, eloxiert
MediumDruckluft
Betriebsdruck max [bar]10
Pneumatischer AnschlussG1/8
Temperatur (max.)80

Downloads

Fragen zum Artikel

Noch eine Frage?

Schreiben Sie uns die Artikelnummer und Ihre Frage, wir klären Detailfragen direkt mit dem Hersteller und antworten in der Regel am nächsten Werktag.
