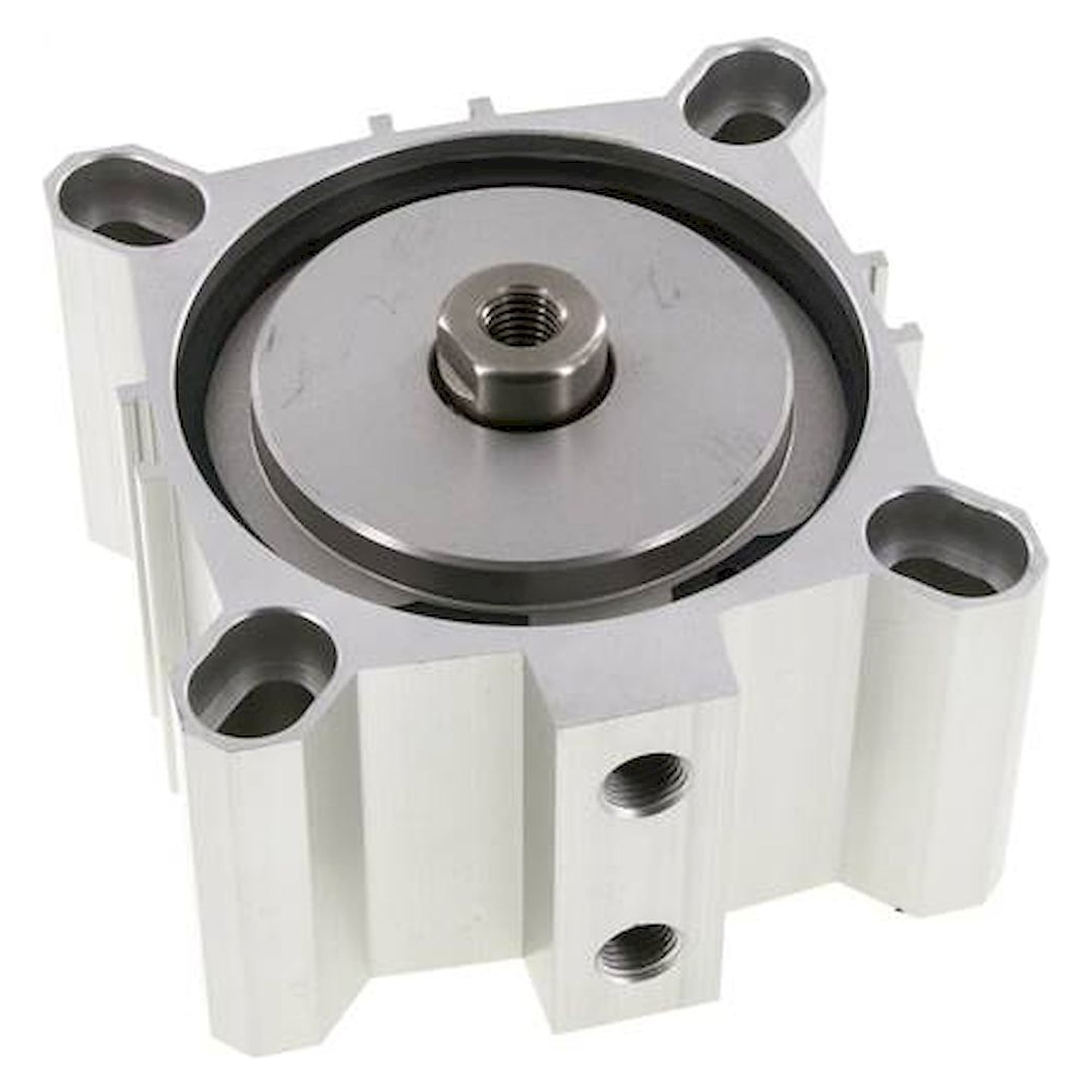

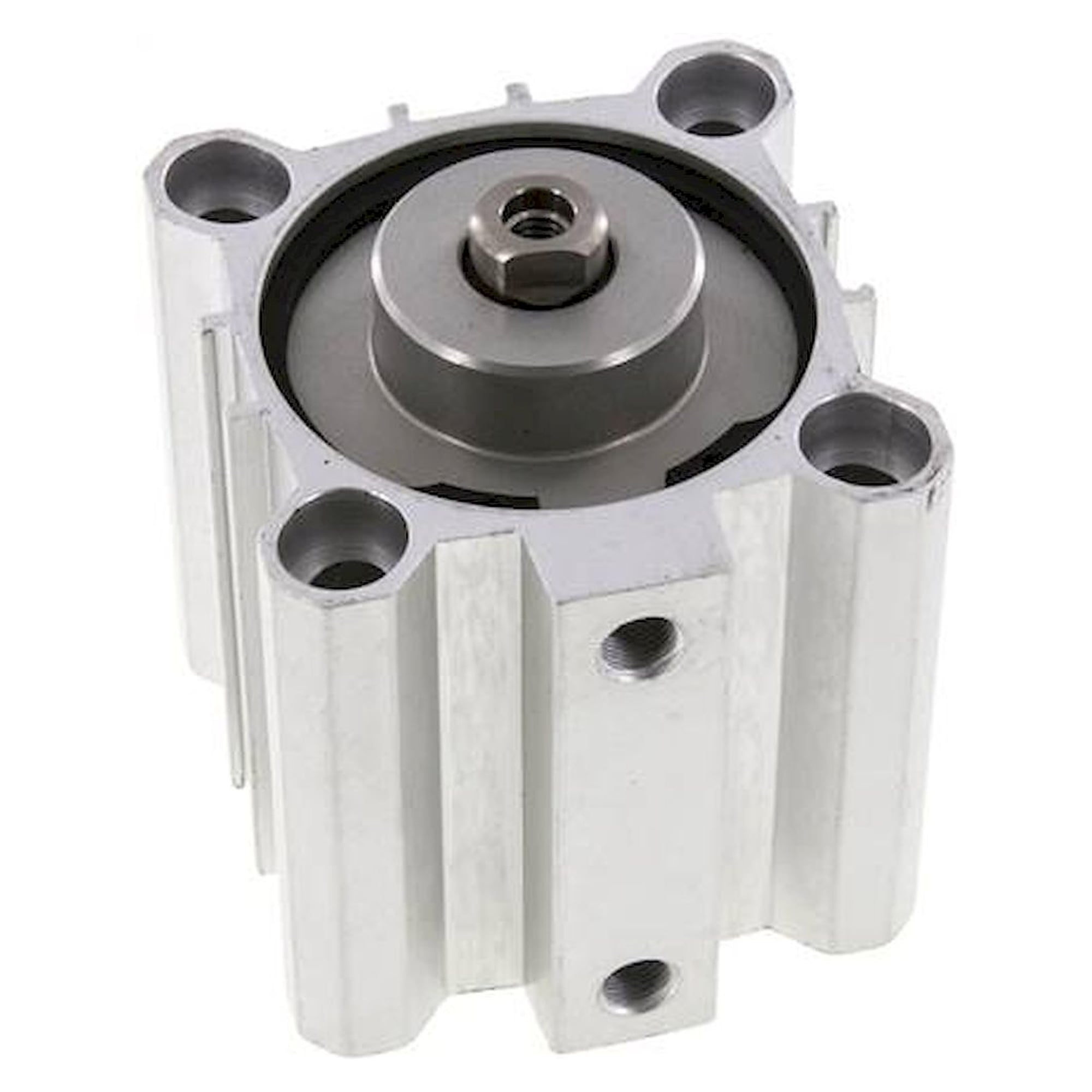

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis
Kurzhubzylinder doppeltwirkend, Kolben-Ø 32 mm, Hub 15 mm, ohne Magnetkolben, G 1/8 - Fluidics equipment
Kolben-Ø 32 mm und 15 mm Hub ergeben bei 6 bar rechnerisch 483 N Druckkraft auf kleinstem Bauraum. Ohne Magnetkolben, passend für Anwendungen ohne Endlagenabfrage. Kolbenstange aus Edelstahl 1.4305, Betriebsdruck max. 10 bar.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Mit Kolben-Ø 32 mm und 15 mm Hub ist dieser Kurzhubzylinder für kurze, kräftige Bewegungen gebaut. Rechnerisch stehen bei 6 bar 483 N Druckkraft zur Verfügung, bei maximal 10 bar 804 N.
Ihre Vorteile
- Kraft in beide Richtungen aus Druckluft, 483 N Druckkraft bei 6 bar (rechnerisch)
- Kolbenstange aus Edelstahl 1.4305 mit Gewinde M 6
- Temperaturbereich -20 bis +80 °C mit Dichtungen aus NBR
- Betriebsdruck bis 10 bar, Druckluftanschluss G 1/8
Abmessungen
Die Maßbuchstaben beziehen sich auf die Maßzeichnung der Baureihe.
| Maß A | 51,0 mm |
|---|---|
| Maß B | 46 mm |
| Maß D | 12 mm |
| Maß F | 5,8 mm |
| Maß G | 9,0 mm |
| Maß H | 27,0 mm |
| Maß I | 32 mm |
| Maß J | 11,5 mm |
| Maß K | 36,0 mm |
| Maß L | 29,5 mm |
| Maß N | 34,0 mm |
| Maß Q | 5,7 mm |
| Maß S | 48,0 mm |
| Maß T | 12 mm |
| Maß V | 10 mm |
| Maß W | 6,0 mm |
| Maß X | 28 mm |
| Maß Y | 17 mm |
| Maß Z | 20 mm |
| Maß AA | 11,0 mm |
| Maß AB | 10 mm |
Einsatz
Typische Aufgaben sind Spannen und Positionieren von Werkstücken, Stopper in Förderstrecken oder kurze Pressvorgänge mit 15 mm Hub.
Technische Daten
| Bauart | Kurzhubzylinder |
|---|---|
| Funktion | doppeltwirkend |
| Kolben-Ø | 32 mm |
| Hub | 15 mm |
| Ausführung | ohne Magnetkolben |
| Kolbenstangengewinde C1 | M 6 |
| Druckluftanschluss P | G 1/8 |
| Betriebsdruck | max. 10 bar |
| Temperaturbereich | -20 bis +80 °C |
| Kopf- und Fußplatte | Aluminium eloxiert / Messing |
| Zylinderrohr | Aluminium eloxiert |
| Kolbenstange | 1.4305 |
| Dichtung | NBR |
| Zylinderschaltertyp | G |
| Kolbenfläche (rechnerisch) | 8,0 cm² |
| Druckkraft bei 6 bar (rechnerisch) | 483 N |
| Druckkraft bei 10 bar (rechnerisch) | 804 N |
| Gewicht | 195 g |
| Zolltarifnummer | 84799070 |
| Hersteller | Fluidics equipment |
| Hersteller-Nr. | ND 32/15 |
| EAN | 4050571523138 |
| GPSR Herstellerdaten | A1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Bauform | Kurzhubzylinder |
| Kolben-Ø [mm] | 32 |
| Hub [mm] | 15 |
| Dichtmaterial | NBR |
| Gehäusewerkstoff | Aluminium, eloxiert |
| Medium | Druckluft |
| Betriebsdruck max [bar] | 10 |
| Pneumatischer Anschluss | G1/8 |
| Temperatur (max.) | 80 |
