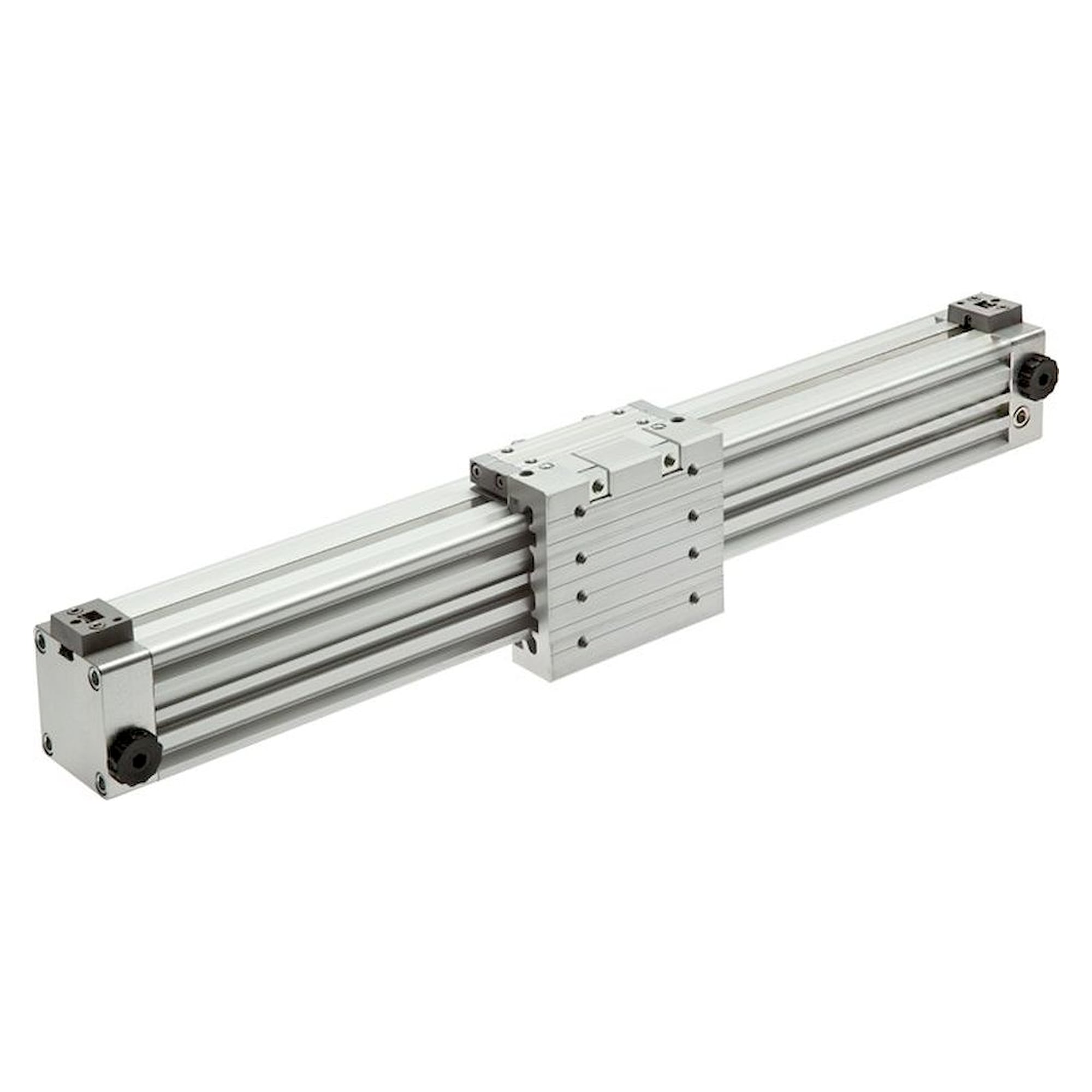

Kolbenstangenloser Kurzzylinder Ø 40 mm, Hub 2000 mm, G 1/4, mit Gleitführung, Querkraft 365 N - Fluidics equipment
Bis 365 N zulässige Querkraft dank Gleitführung: kolbenstangenloser Zylinder in kurzer Bauform Ø 40 mm mit 2000 mm Hub. Beidseitig einstellbare Endlagendämpfung, Druckluftanschluss G 1/4, Betriebsdruck bis 8 bar.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
365 N zulässige Querkraft und 2000 mm Hub: Der kolbenstangenlose Zylinder in kurzer Bauform mit Kolben-Ø 40 mm führt die Last über seine Gleitführung.
Vorteile
- Bis zu 42 % kürzer als die Standardbaureihe, platzsparend auch gegenüber kurzhubigen Zylindern mit Kolbenstange
- Gleitführung an der Kraftbrücke, zulässige Querkraft 365 N
- Endlagendämpfung beidseitig einstellbar, Dämpfungsweg 34 mm
- Druckluftanschluss G 1/4 beidseitig, durch Umsetzen der Verschlussstopfen auf einseitig oder unten umbaubar
- Magnetkolben für die Endlagenabfrage mit Zylinderschaltern
- Rohr, Zylinderköpfe und Mitnehmer aus eloxiertem Aluminium, Abdeckband aus Edelstahl, Dichtungen NBR/PUR
Einsatz
Einbauen lässt sich der Zylinder in jeder Lage, empfohlen ist die Kraftbrücke nach unten, damit sich über 2000 mm Hub kein Schmutz am Abdeckband sammelt. Wo der Bauraum knapp ist, bringt die kurze Bauform 2000 mm Hub auf weniger Länge unter.
Technische Daten
| Merkmal | Wert |
|---|---|
| Produktart | Kolbenstangenloser Zylinder |
| Bauform | kurze Bauform |
| Führung | Gleitführung |
| Kolben-Ø | 40 mm |
| Hub | 2000 mm |
| Druckluftanschluss | G 1/4, beidseitig |
| Zulässige Querkraft | 365 N |
| Betriebsdruck | max. 8 bar |
| Temperaturbereich | -20 bis +80 °C |
| Endlagendämpfung | beidseitig einstellbar |
| Dämpfungsweg | 34 mm |
| Magnetkolben | ja |
| Zylinderrohr, Köpfe, Mitnehmer | Aluminium, eloxiert |
| Abdeckband | Edelstahl |
| Dichtungen | NBR, PUR |
| Einbaulage | beliebig, vorzugsweise Kraftbrücke nach unten |
| Maß A | 150 mm |
| Maß A1 | 95,0 mm |
| Maß AF | 140 mm |
| Maß AF1 | 50 mm |
| Maß AM | 22 mm |
| Maß B | 70 mm |
| Maß E | 220 mm |
| Maß E1 | 110 mm |
| Maß F | 180 mm |
| Maß F1 | 70 mm |
| Maß G | 90 mm |
| Maß J | 5,0 mm |
| Maß M | 33,0 mm |
| Maß MF | 97 mm |
| Maß N (Gewinde) | M 6 |
| Maß N1 | 10,0 mm |
| Maß O | 7,0 mm |
| Maß OP | 6,8 mm |
| Maß S | 51,0 mm |
| Maß T (Gewinde) | M 6 |
| Maß T1 | 12 mm |
| Maß U | 63 mm |
| Maß W | 79,0 mm |
| Maß WF | 95 mm |
| Gewicht | 12 kg |
| Zolltarifnummer | 84123100 |
| Hersteller | Fluidics equipment |
| Hersteller-Nr. | LZKF 40/2000 |
| EAN | 4050571821821 |
| GPSR Herstellerdaten | A1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ausführung | mit Gleitführung, mit Magnetkolben |
| Gewinde | G 1/4 |
| Kolben-Ø [mm] | 40 |
| Hub [mm] | 2000 |
| Dichtmaterial | NBR, PUR |
| Gehäusewerkstoff | Aluminium, eloxiert |
| Dämpfung | einstellbar |
| Betriebsdruck max [bar] | 8 |
| Temperatur (max.) | 80 |
