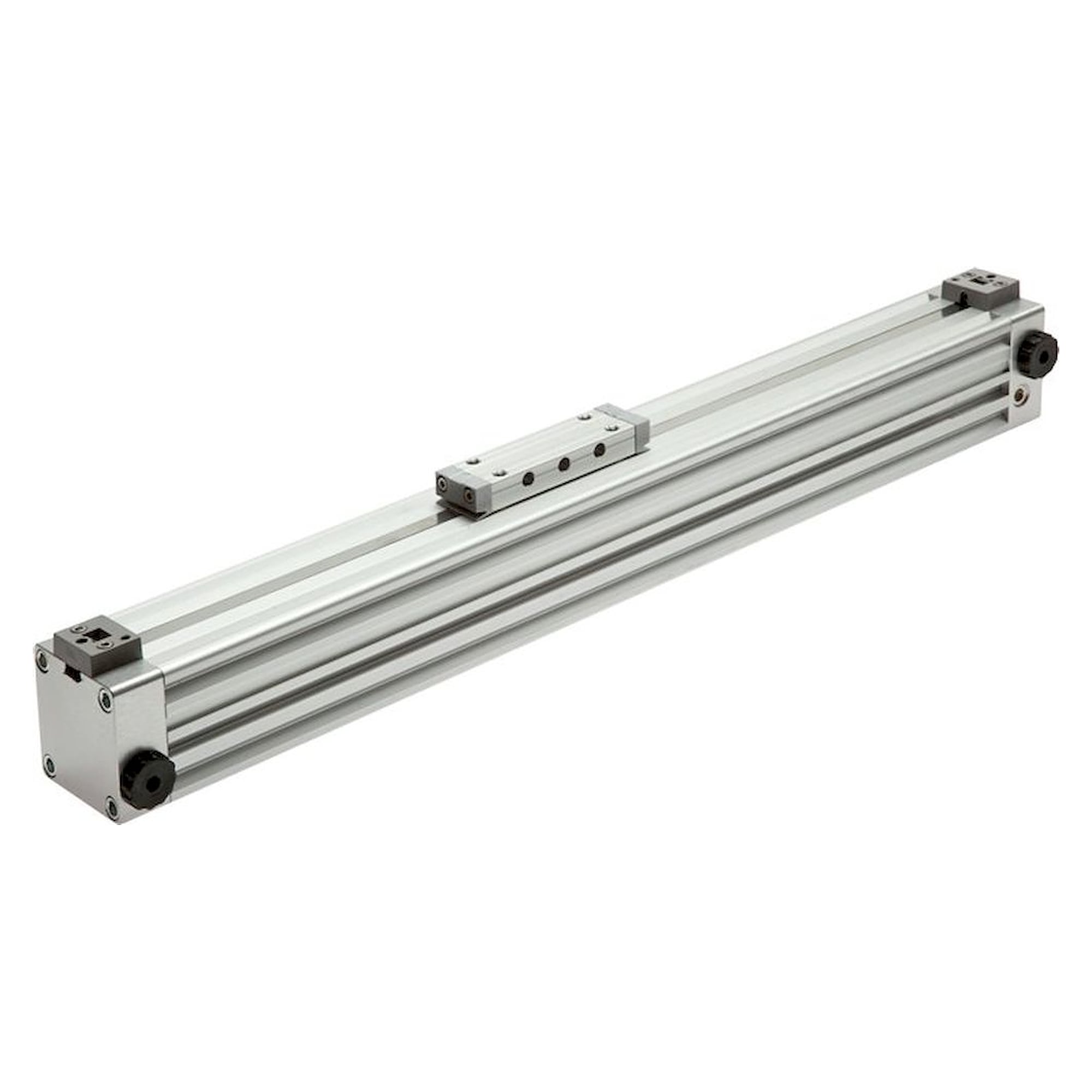

Kolbenstangenloser Kurzzylinder Ø 25 mm, Hub 2000 mm, G 1/8, mit Gleitführung, Querkraft 135 N - Fluidics equipment
Mit Gleitführung trägt dieser kolbenstangenlose Zylinder in kurzer Bauform Ø 25 mm Lasten mit bis zu 135 N Querkraft über 2000 mm Hub. Magnetkolben, Anschluss G 1/8, max. 8 bar, -20 bis +80 °C.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Kolbenstangenloser Zylinder in kurzer Bauform Ø 25 mm mit Gleitführung: zulässige Querkraft 135 N, Hub 2000 mm, Betriebsdruck bis 8 bar.
Vorteile
- Bis zu 42 % kürzer als die Standardbaureihe, platzsparend auch gegenüber kurzhubigen Zylindern mit Kolbenstange
- Gleitführung an der Kraftbrücke, zulässige Querkraft 135 N
- Endlagendämpfung beidseitig einstellbar, Dämpfungsweg 18 mm
- Druckluftanschluss G 1/8 beidseitig, durch Umsetzen der Verschlussstopfen auf einseitig oder unten umbaubar
- Magnetkolben für die Endlagenabfrage mit Zylinderschaltern
- Rohr, Zylinderköpfe und Mitnehmer aus eloxiertem Aluminium, Abdeckband aus Edelstahl, Dichtungen NBR/PUR
Einsatz
Einbauen lässt sich der Zylinder in jeder Lage, empfohlen ist die Kraftbrücke nach unten, damit sich über 2000 mm Hub kein Schmutz am Abdeckband sammelt. Wo der Bauraum knapp ist, bringt die kurze Bauform 2000 mm Hub auf weniger Länge unter.
Technische Daten
| Merkmal | Wert |
|---|---|
| Produktart | Kolbenstangenloser Zylinder |
| Bauform | kurze Bauform |
| Führung | Gleitführung |
| Kolben-Ø | 25 mm |
| Hub | 2000 mm |
| Druckluftanschluss | G 1/8, beidseitig |
| Zulässige Querkraft | 135 N |
| Betriebsdruck | max. 8 bar |
| Temperaturbereich | -20 bis +80 °C |
| Endlagendämpfung | beidseitig einstellbar |
| Dämpfungsweg | 18 mm |
| Magnetkolben | ja |
| Zylinderrohr, Köpfe, Mitnehmer | Aluminium, eloxiert |
| Abdeckband | Edelstahl |
| Dichtungen | NBR, PUR |
| Einbaulage | beliebig, vorzugsweise Kraftbrücke nach unten |
| Maß A | 100 mm |
| Maß A1 | 67,5 mm |
| Maß AF | 70 mm |
| Maß AF1 | 19 mm |
| Maß AM | 13 mm |
| Maß B | 45 mm |
| Maß E | 131 mm |
| Maß E1 | 66 mm |
| Maß F | 100 mm |
| Maß F1 | 35 mm |
| Maß G | 50 mm |
| Maß J | 3,5 mm |
| Maß M | 20,0 mm |
| Maß MF | 66 mm |
| Maß N (Gewinde) | M 4 |
| Maß N1 | 7,0 mm |
| Maß O | 4,5 mm |
| Maß OP | 4,4 mm |
| Maß S | 33,0 mm |
| Maß T (Gewinde) | M 4 |
| Maß T1 | 9 mm |
| Maß U | 42 mm |
| Maß W | 53,0 mm |
| Maß WF | 64 mm |
| Gewicht | 58 kg |
| Zolltarifnummer | 84123100 |
| Hersteller | Fluidics equipment |
| Hersteller-Nr. | LZKF 25/2000 |
| EAN | 4050571821524 |
| GPSR Herstellerdaten | A1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ausführung | mit Gleitführung, mit Magnetkolben |
| Gewinde | G 1/8 |
| Kolben-Ø [mm] | 25 |
| Hub [mm] | 2000 |
| Dichtmaterial | NBR, PUR |
| Gehäusewerkstoff | Aluminium, eloxiert |
| Dämpfung | einstellbar |
| Betriebsdruck max [bar] | 8 |
| Temperatur (max.) | 80 |
