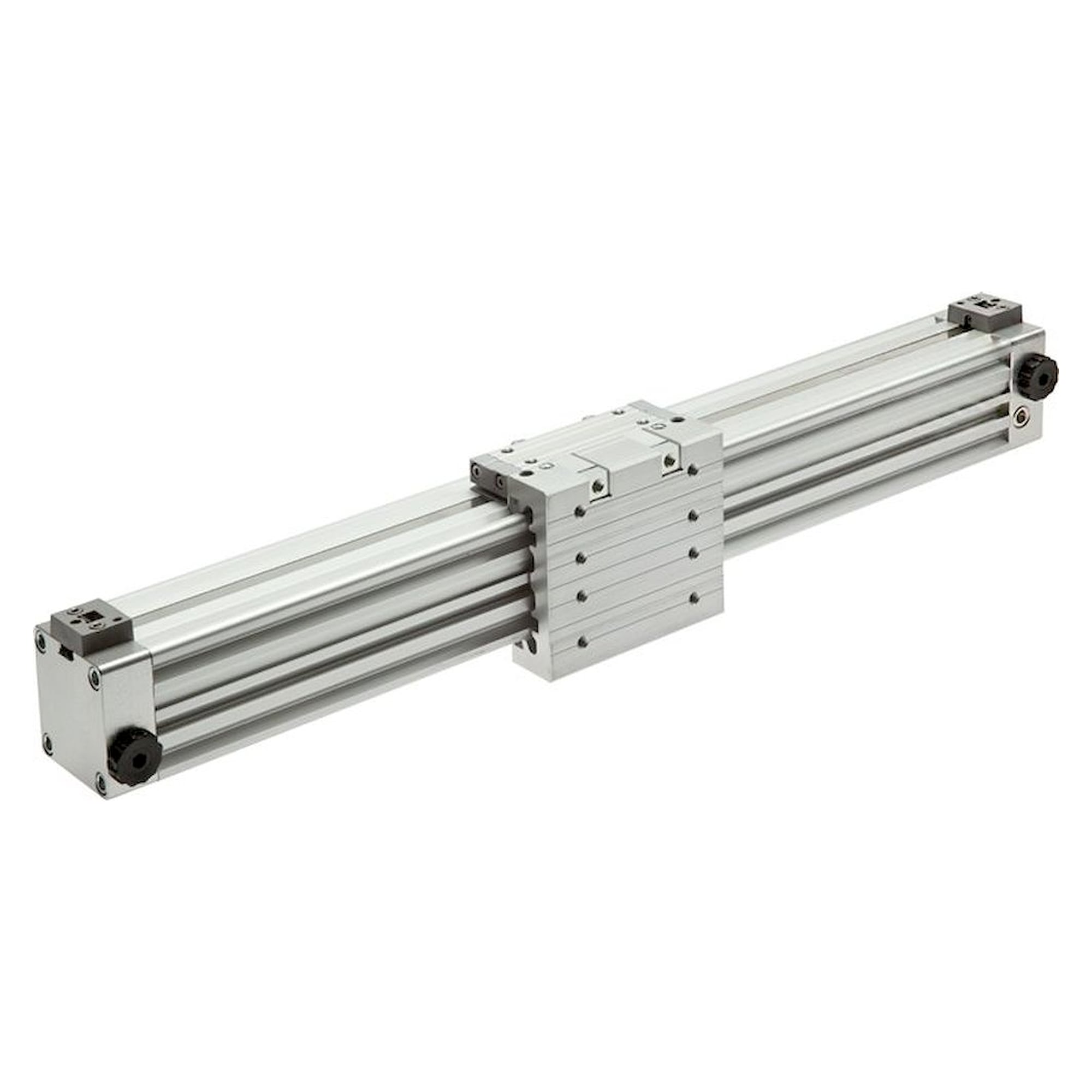

Kolbenstangenloser Kurzzylinder Ø 18 mm, Hub 600 mm, M 5, mit Gleitführung, Querkraft 65 N - Fluidics equipment

65 N zulässige Querkraft und 600 mm Hub: Der kolbenstangenlose Zylinder in kurzer Bauform mit Kolben-Ø 18 mm führt die Last über seine Gleitführung.

Vorteile

• Bis zu 42 % kürzer als die Standardbaureihe, platzsparend auch gegenüber kurzhubigen Zylindern mit Kolbenstange
• Gleitführung an der Kraftbrücke, zulässige Querkraft 65 N
• Beidseitig einstellbare Endlagendämpfung mit 15 mm Dämpfungsweg
• Druckluftanschluss M 5 beidseitig, durch Umsetzen der Verschlussstopfen auf einseitig oder unten umbaubar
• Magnetkolben für die Endlagenabfrage mit Zylinderschaltern
• Rohr, Zylinderköpfe und Mitnehmer aus eloxiertem Aluminium, Abdeckband aus Edelstahl, Dichtungen NBR/PUR

Einsatz

Die Einbaulage ist beliebig. Wird der Zylinder Ø 18 mm mit der Kraftbrücke nach unten montiert, gelangt weniger Schmutz an den Rohrschlitz. Gegenüber der Standardbaureihe mit gleichem Kolben-Ø 18 mm baut diese Ausführung bis zu 42 % kürzer.
