Kolbenstangenloser Kurzzylinder Ø 32 mm, Hub 700 mm, G 1/8, kurze Bauform, Magnetkolben - Fluidics equipment

Fluidics equipment ✓ Originalprodukt Neuware

Mit 700 mm Hub und Kolben-Ø 32 mm spart dieser kolbenstangenlose Zylinder in kurzer Bauform bis zu 42 % Baulänge gegenüber der Standardbaureihe. Betriebsdruck max. 8 bar, Anschluss G 1/8, mit Magnetkolben.

Netto
871,55 €
zzgl. MwSt.
1.037,14 € inkl. 19 % MwSt., zzgl. Versand
Artikel FL-329766
Hersteller-Nr. LZK 32/700
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

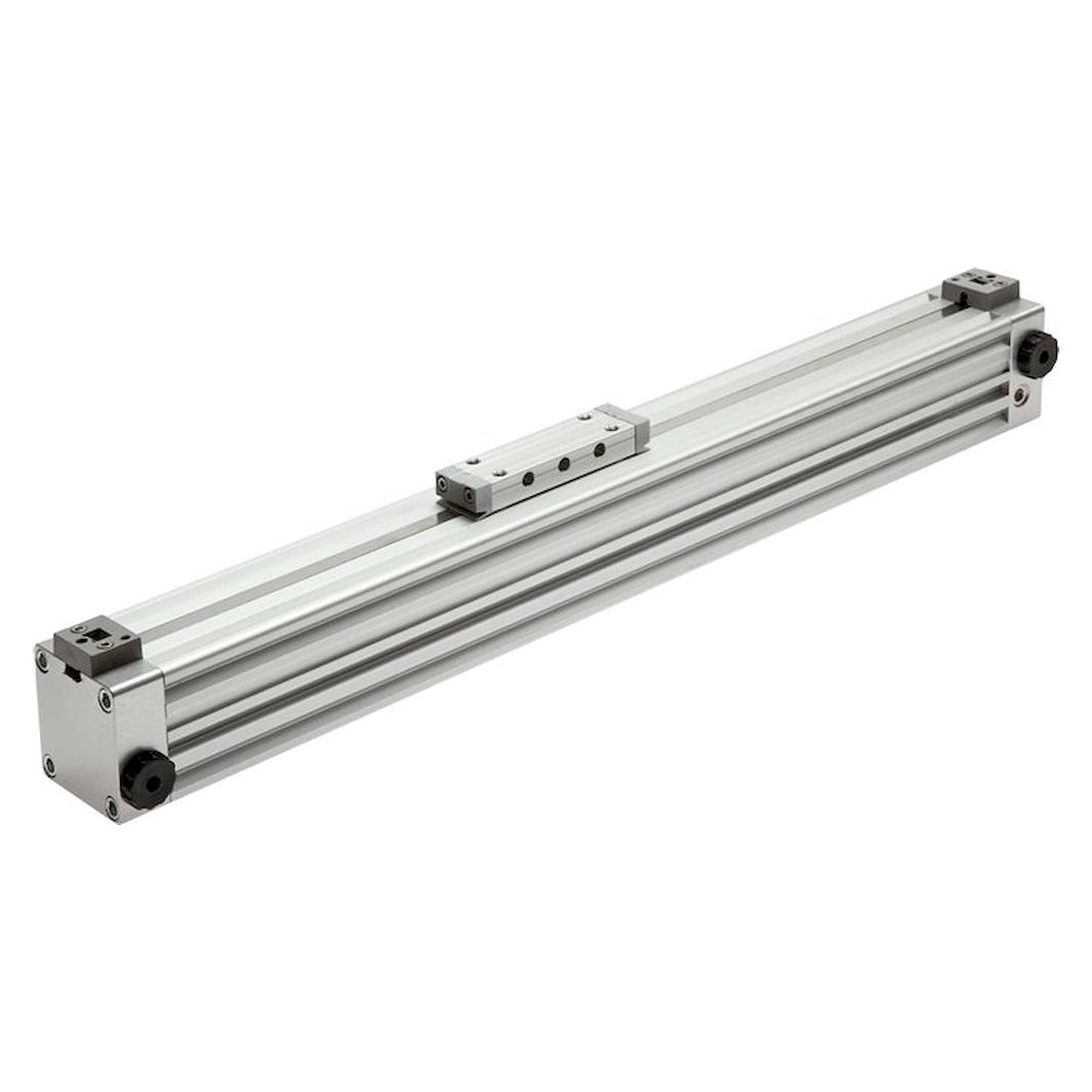

Kolbenstangenloser Zylinder in kurzer Bauform Ø 32 mm mit 700 mm Hub. Statt über eine Kolbenstange wird die Kraft durch den Rohrschlitz direkt auf die Kraftbrücke geleitet.

Vorteile

  • Bis zu 42 % kürzer als die Standardbaureihe, platzsparend auch gegenüber kurzhubigen Zylindern mit Kolbenstange
  • Beidseitig einstellbare Endlagendämpfung mit 24 mm Dämpfungsweg
  • Druckluftanschluss G 1/8 beidseitig, durch Umsetzen der Verschlussstopfen auf einseitig oder unten umbaubar
  • Magnetkolben für die Endlagenabfrage mit Zylinderschaltern
  • Rohr, Zylinderköpfe und Mitnehmer aus eloxiertem Aluminium, Abdeckband aus Edelstahl, Dichtungen NBR/PUR

Einsatz

Für den Einbau gilt: jede Lage ist möglich, vorzugsweise mit der Kraftbrücke nach unten gegen Verschmutzung. Die Druckluft wird über G 1/8 zugeführt. Wo der Bauraum knapp ist, bringt die kurze Bauform 700 mm Hub auf weniger Länge unter.

Technische Daten

MerkmalWert
ProduktartKolbenstangenloser Zylinder
Bauformkurze Bauform
Führungohne
Kolben-Ø32 mm
Hub700 mm
DruckluftanschlussG 1/8, beidseitig
Zulässige Querkraft0 N
Betriebsdruckmax. 8 bar
Temperaturbereich-20 bis +80 °C
Endlagendämpfungbeidseitig einstellbar
Dämpfungsweg24 mm
Magnetkolbenja
Zylinderrohr, Köpfe, MitnehmerAluminium, eloxiert
AbdeckbandEdelstahl
DichtungenNBR, PUR
Einbaulagebeliebig, vorzugsweise Kraftbrücke nach unten
Maß A120 mm
Maß A177,5 mm
Maß AF100 mm
Maß AF135 mm
Maß AM16 mm
Maß B55 mm
Maß E171 mm
Maß E186 mm
Maß F140 mm
Maß F155 mm
Maß G70 mm
Maß J4,5 mm
Maß M25,0 mm
Maß MF80 mm
Maß N (Gewinde)M 5
Maß N19,0 mm
Maß O5,5 mm
Maß OP5,3 mm
Maß S41,0 mm
Maß T (Gewinde)M 5
Maß T110 mm
Maß U52 mm
Maß W65,0 mm
Maß WF78 mm
Gewicht3,5 kg
Zolltarifnummer84123100
HerstellerFluidics equipment
Hersteller-Nr.LZK 32/700
EAN4050571820824
GPSR HerstellerdatenA1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Ausführungmit Magnetkolben
GewindeG 1/8
Kolben-Ø [mm]32
Hub [mm]700
DichtmaterialNBR, PUR
GehäusewerkstoffAluminium, eloxiert
Dämpfungeinstellbar
Betriebsdruck max [bar]8
Temperatur (max.)80
