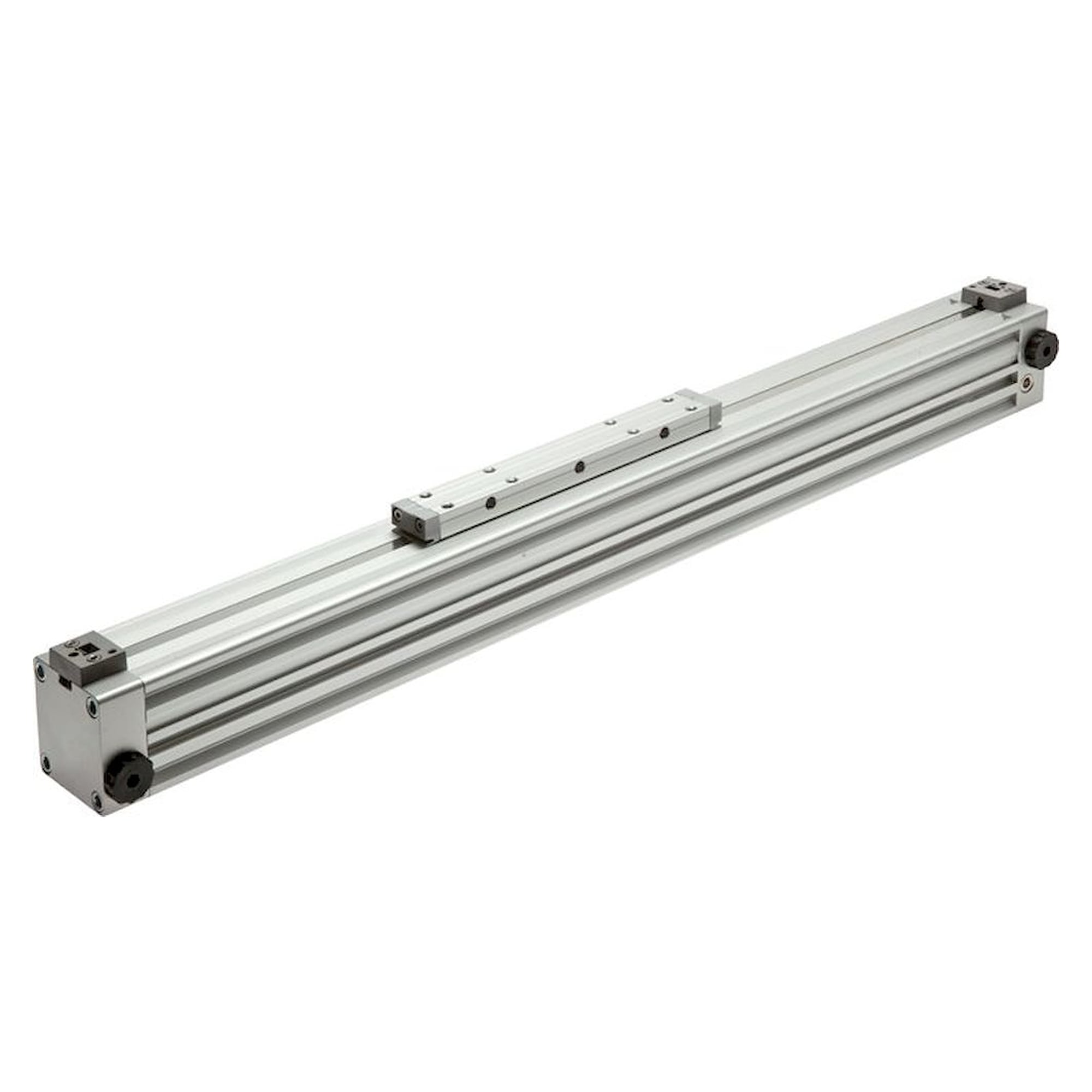

Kolbenstangenloser Zylinder Ø 50 mm, Hub 800 mm, G 1/4, mit doppelter Gleitführung, Querkraft 2625 N - Fluidics equipment
Bis 2625 N zulässige Querkraft dank doppelter Gleitführung: kolbenstangenloser Zylinder Ø 50 mm mit 800 mm Hub. Beidseitig einstellbare Endlagendämpfung, Druckluftanschluss G 1/4, Betriebsdruck bis 8 bar.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Mit der doppelten Gleitführung für große Lasten nimmt dieser kolbenstangenlose Zylinder Ø 50 mm an der Kraftbrücke Querkräfte bis 2625 N auf, über 800 mm Hub.
Vorteile
- Doppelte Gleitführung an der Kraftbrücke, zulässige Querkraft 2625 N
- Beidseitig einstellbare Endlagendämpfung mit 40 mm Dämpfungsweg
- Druckluftanschluss G 1/4 beidseitig, durch Umsetzen der Verschlussstopfen auf einseitig oder unten umbaubar
- Magnetkolben für die Endlagenabfrage mit Zylinderschaltern
- Rohr, Zylinderköpfe und Mitnehmer aus eloxiertem Aluminium, Abdeckband aus Edelstahl, Dichtungen NBR/PUR
Einsatz
Einbauen lässt sich der Zylinder in jeder Lage, empfohlen ist die Kraftbrücke nach unten, damit sich über 800 mm Hub kein Schmutz am Abdeckband sammelt. Die doppelte Gleitführung trägt seitliche Lasten bis 2625 N ohne zusätzliche Linearführung.
Technische Daten
| Merkmal | Wert |
|---|---|
| Produktart | Kolbenstangenloser Zylinder |
| Bauform | Standardbaureihe |
| Führung | doppelte Gleitführung für große Lasten |
| Kolben-Ø | 50 mm |
| Hub | 800 mm |
| Druckluftanschluss | G 1/4, beidseitig |
| Zulässige Querkraft | 2625 N |
| Betriebsdruck | max. 8 bar |
| Temperaturbereich | -20 bis +80 °C |
| Endlagendämpfung | beidseitig einstellbar |
| Dämpfungsweg | 40 mm |
| Magnetkolben | ja |
| Zylinderrohr, Köpfe, Mitnehmer | Aluminium, eloxiert |
| Abdeckband | Edelstahl |
| Dichtungen | NBR, PUR |
| Einbaulage | beliebig, vorzugsweise Kraftbrücke nach unten |
| Maß A | 180 mm |
| Maß A1 | 105,0 mm |
| Maß AF | 180 mm |
| Maß AF1 | 46 mm |
| Maß AM | 29 mm |
| Maß B | 85 mm |
| Maß E | 280 mm |
| Maß E1 | 130 mm |
| Maß F | 220 mm |
| Maß F1 | 70 mm |
| Maß G | 110 mm |
| Maß J | 6,5 mm |
| Maß M | 42,0 mm |
| Maß MF | 116 mm |
| Maß N (Gewinde) | M 8 |
| Maß N1 | 12,5 mm |
| Maß O | 7,0 mm |
| Maß OP | 6,8 mm |
| Maß S | 63,0 mm |
| Maß T (Gewinde) | M 8 |
| Maß T1 | 12 mm |
| Maß U | 78 mm |
| Maß W | 96,0 mm |
| Maß WF | 114 mm |
| Gewicht | 135 kg |
| Zolltarifnummer | 84123100 |
| Hersteller | Fluidics equipment |
| Hersteller-Nr. | LZFF 50/800 |
| EAN | 4050571820237 |
| GPSR Herstellerdaten | A1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ausführung | mit doppelter Gleitführung, mit Magnetkolben |
| Gewinde | G 1/4 |
| Kolben-Ø [mm] | 50 |
| Hub [mm] | 800 |
| Dichtmaterial | NBR, PUR |
| Gehäusewerkstoff | Aluminium, eloxiert |
| Dämpfung | einstellbar |
| Betriebsdruck max [bar] | 8 |
| Temperatur (max.) | 80 |
