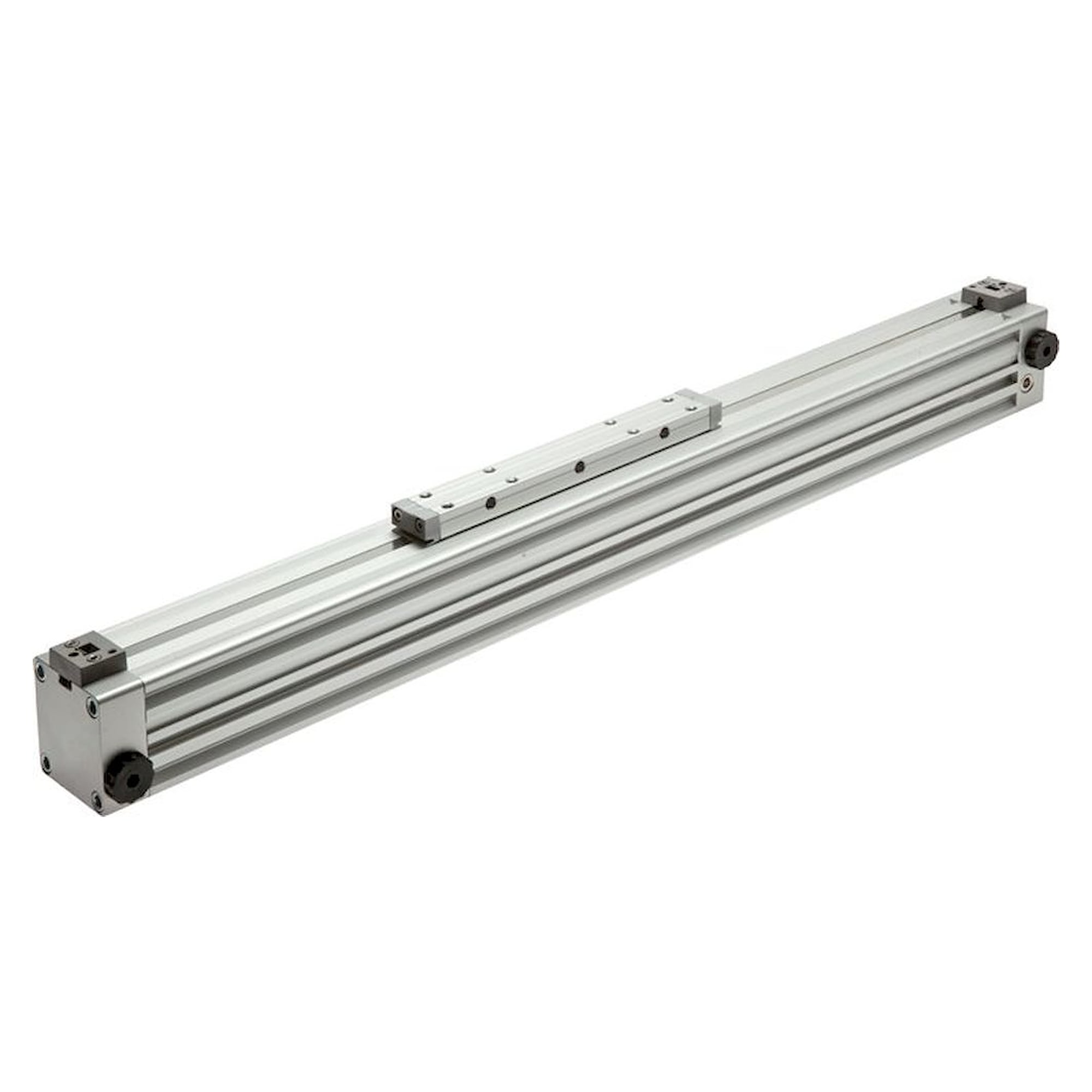

Kolbenstangenloser Zylinder Ø 40 mm, Hub 900 mm, G 1/4, mit doppelter Gleitführung, Querkraft 2175 N - Fluidics equipment
Mit doppelter Gleitführung trägt dieser kolbenstangenlose Zylinder Ø 40 mm Lasten mit bis zu 2175 N Querkraft über 900 mm Hub. Magnetkolben, Anschluss G 1/4, max. 8 bar, -20 bis +80 °C.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung

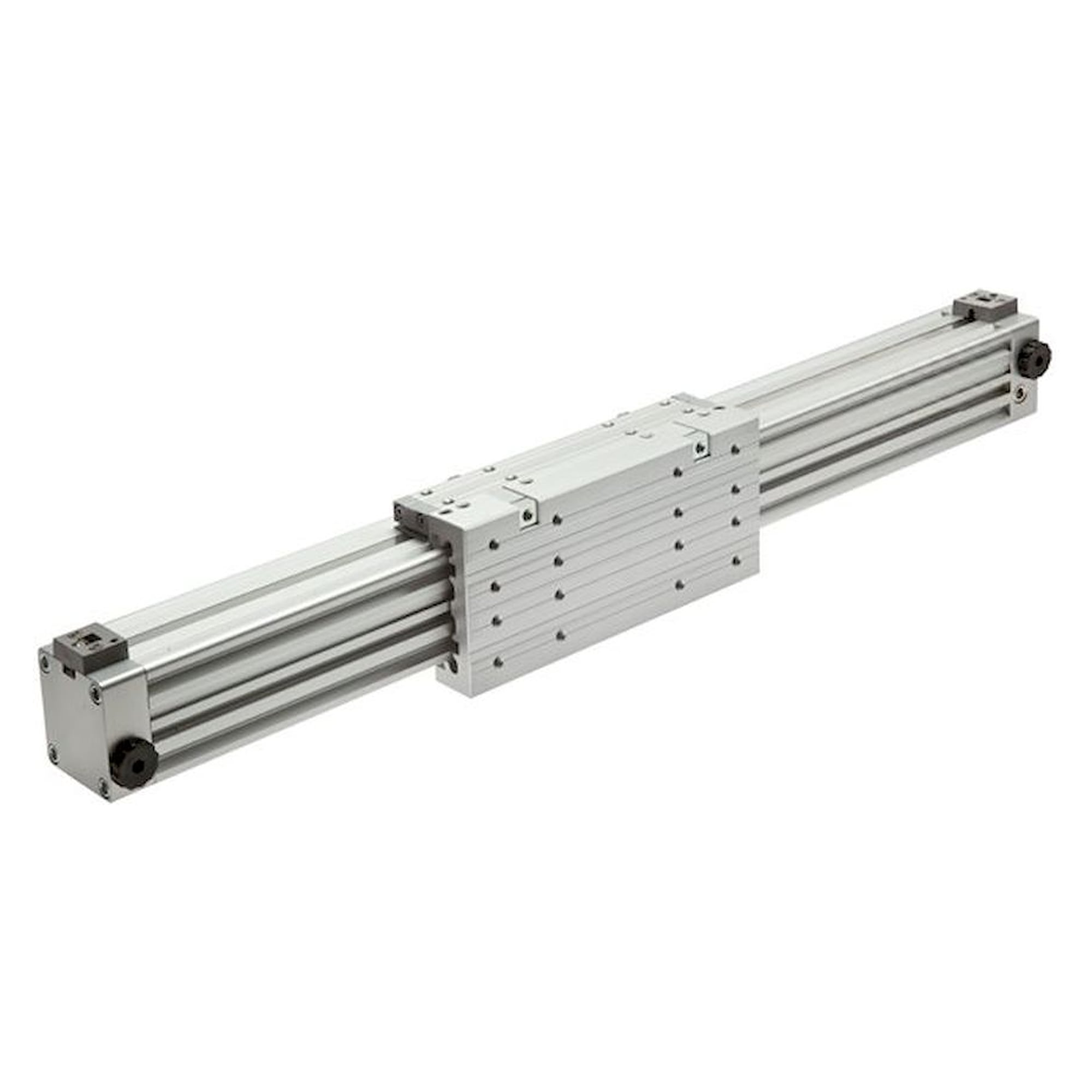

Mit der doppelten Gleitführung für große Lasten nimmt dieser kolbenstangenlose Zylinder Ø 40 mm an der Kraftbrücke Querkräfte bis 2175 N auf, über 900 mm Hub.
Vorteile
- Doppelte Gleitführung an der Kraftbrücke, zulässige Querkraft 2175 N
- Endlagendämpfung beidseitig einstellbar, Dämpfungsweg 34 mm
- Druckluftanschluss G 1/4 beidseitig, durch Umsetzen der Verschlussstopfen auf einseitig oder unten umbaubar
- Magnetkolben für die Endlagenabfrage mit Zylinderschaltern
- Rohr, Zylinderköpfe und Mitnehmer aus eloxiertem Aluminium, Abdeckband aus Edelstahl, Dichtungen NBR/PUR
Einsatz
Für den Einbau gilt: jede Lage ist möglich, vorzugsweise mit der Kraftbrücke nach unten gegen Verschmutzung. Die Druckluft wird über G 1/4 zugeführt. Die doppelte Gleitführung trägt seitliche Lasten bis 2175 N ohne zusätzliche Linearführung.
Technische Daten
| Merkmal | Wert |
|---|---|
| Produktart | Kolbenstangenloser Zylinder |
| Bauform | Standardbaureihe |
| Führung | doppelte Gleitführung für große Lasten |
| Kolben-Ø | 40 mm |
| Hub | 900 mm |
| Druckluftanschluss | G 1/4, beidseitig |
| Zulässige Querkraft | 2175 N |
| Betriebsdruck | max. 8 bar |
| Temperaturbereich | -20 bis +80 °C |
| Endlagendämpfung | beidseitig einstellbar |
| Dämpfungsweg | 34 mm |
| Magnetkolben | ja |
| Zylinderrohr, Köpfe, Mitnehmer | Aluminium, eloxiert |
| Abdeckband | Edelstahl |
| Dichtungen | NBR, PUR |
| Einbaulage | beliebig, vorzugsweise Kraftbrücke nach unten |
| Maß A | 150 mm |
| Maß A1 | 95,0 mm |
| Maß AF | 140 mm |
| Maß AF1 | 50 mm |
| Maß AM | 22 mm |
| Maß B | 70 mm |
| Maß E | 220 mm |
| Maß E1 | 110 mm |
| Maß F | 180 mm |
| Maß F1 | 70 mm |
| Maß G | 90 mm |
| Maß J | 5,0 mm |
| Maß M | 33,0 mm |
| Maß MF | 97 mm |
| Maß N (Gewinde) | M 6 |
| Maß N1 | 10,0 mm |
| Maß O | 7,0 mm |
| Maß OP | 6,8 mm |
| Maß S | 51,0 mm |
| Maß T (Gewinde) | M 6 |
| Maß T1 | 12 mm |
| Maß U | 63 mm |
| Maß W | 79,0 mm |
| Maß WF | 95 mm |
| Zolltarifnummer | 84123100 |
| Gewicht | 1 kg |
| Hersteller | Fluidics equipment |
| Hersteller-Nr. | LZFF 40/900 |
| EAN | 4050571820091 |
| GPSR Herstellerdaten | A1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ausführung | mit doppelter Gleitführung, mit Magnetkolben |
| Gewinde | G 1/4 |
| Kolben-Ø [mm] | 40 |
| Hub [mm] | 900 |
| Dichtmaterial | NBR, PUR |
| Gehäusewerkstoff | Aluminium, eloxiert |
| Dämpfung | einstellbar |
| Betriebsdruck max [bar] | 8 |
| Temperatur (max.) | 80 |
