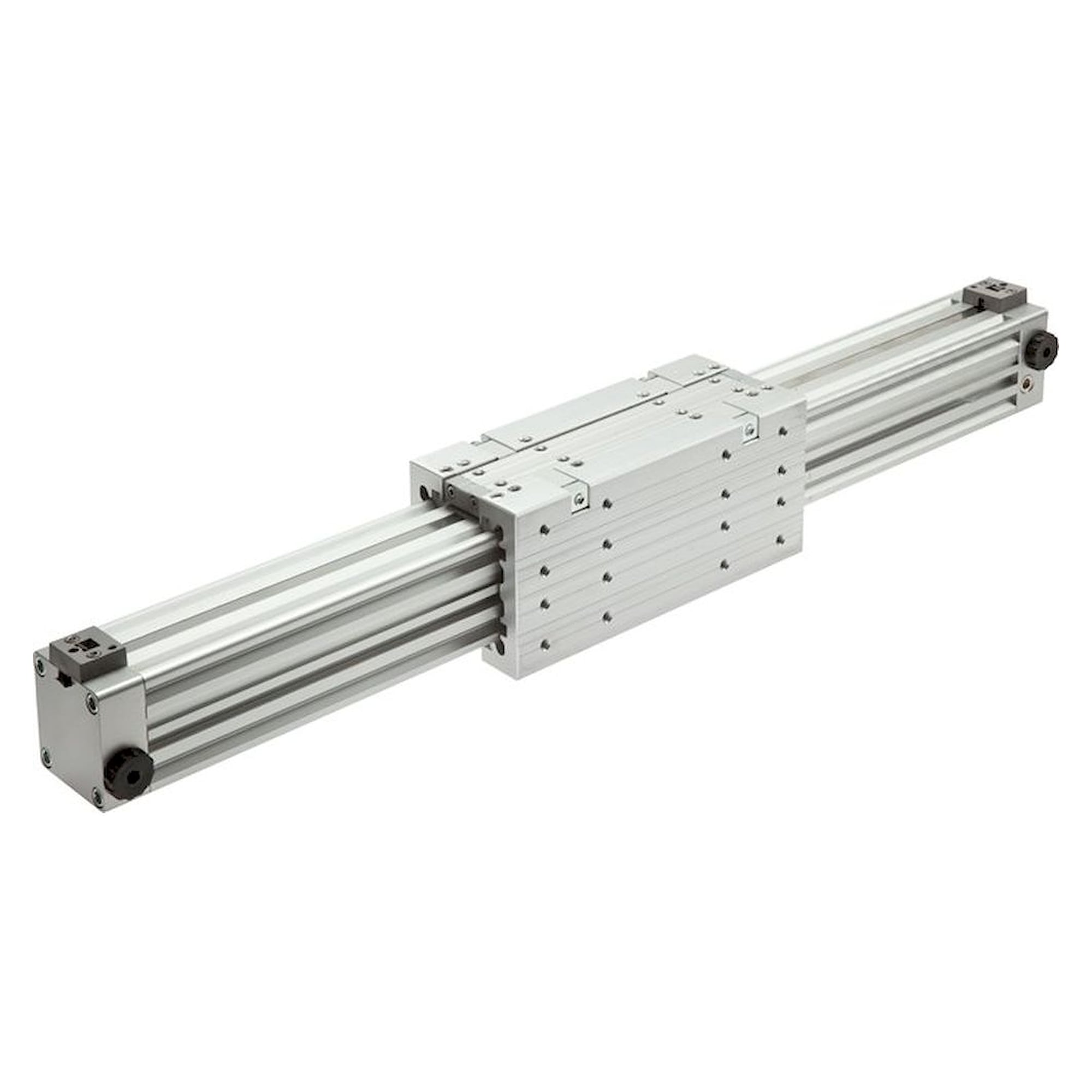

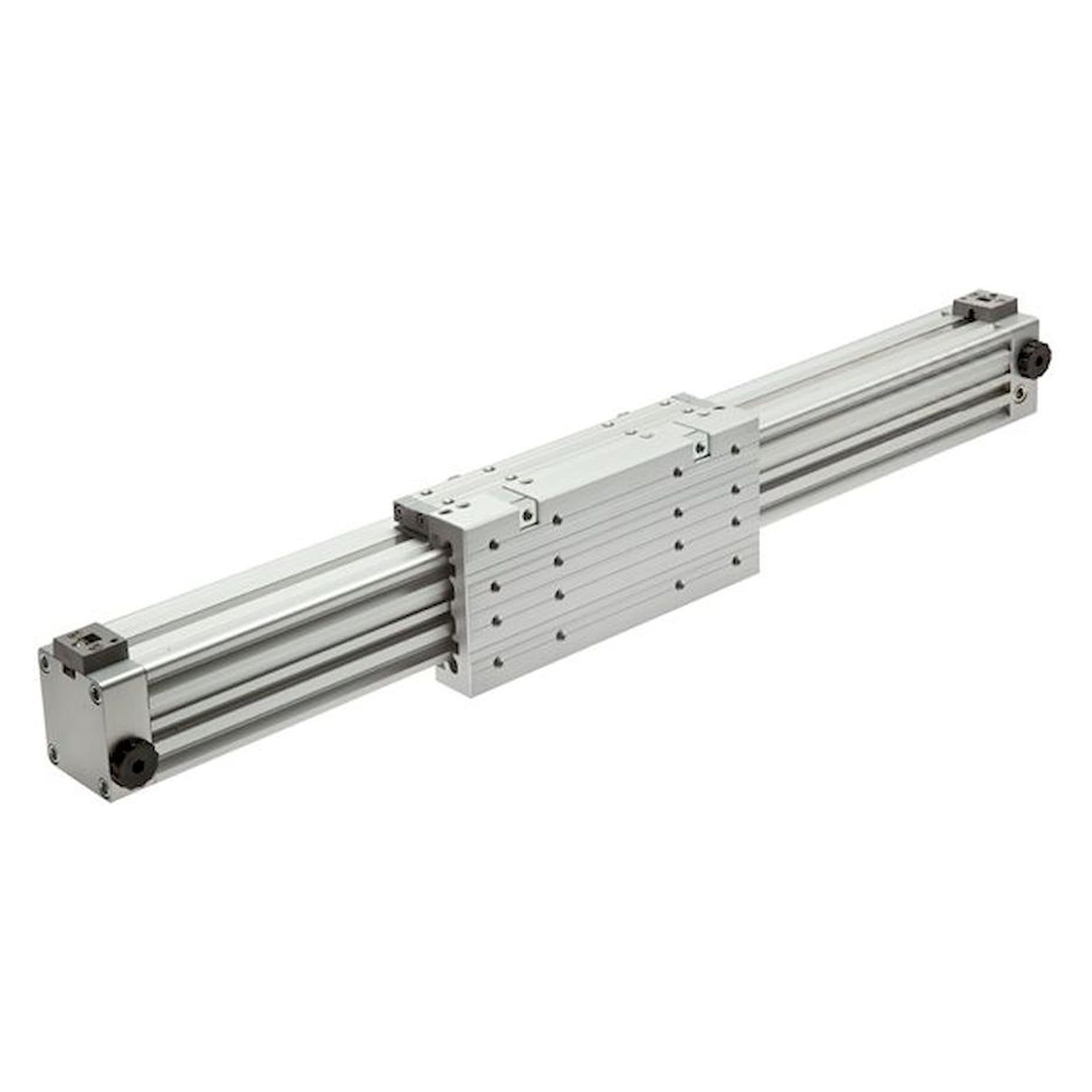

Kolbenstangenloser Zylinder Ø 40 mm, Hub 700 mm, G 1/4, mit doppelter Gleitführung, Querkraft 2175 N - Fluidics equipment
Bis 2175 N zulässige Querkraft dank doppelter Gleitführung: kolbenstangenloser Zylinder Ø 40 mm mit 700 mm Hub. Beidseitig einstellbare Endlagendämpfung, Druckluftanschluss G 1/4, Betriebsdruck bis 8 bar.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
2175 N zulässige Querkraft und 700 mm Hub: Der kolbenstangenlose Zylinder mit Kolben-Ø 40 mm führt die Last über seine doppelten Gleitführung für große Lasten.
Vorteile
- Doppelte Gleitführung an der Kraftbrücke, zulässige Querkraft 2175 N
- Endlagendämpfung beidseitig einstellbar, Dämpfungsweg 34 mm
- Druckluftanschluss G 1/4 beidseitig, durch Umsetzen der Verschlussstopfen auf einseitig oder unten umbaubar
- Magnetkolben für die Endlagenabfrage mit Zylinderschaltern
- Rohr, Zylinderköpfe und Mitnehmer aus eloxiertem Aluminium, Abdeckband aus Edelstahl, Dichtungen NBR/PUR
Einsatz
Einbauen lässt sich der Zylinder in jeder Lage, empfohlen ist die Kraftbrücke nach unten, damit sich über 700 mm Hub kein Schmutz am Abdeckband sammelt. Die doppelte Gleitführung trägt seitliche Lasten bis 2175 N ohne zusätzliche Linearführung.
Technische Daten
| Merkmal | Wert |
|---|---|
| Produktart | Kolbenstangenloser Zylinder |
| Bauform | Standardbaureihe |
| Führung | doppelte Gleitführung für große Lasten |
| Kolben-Ø | 40 mm |
| Hub | 700 mm |
| Druckluftanschluss | G 1/4, beidseitig |
| Zulässige Querkraft | 2175 N |
| Betriebsdruck | max. 8 bar |
| Temperaturbereich | -20 bis +80 °C |
| Endlagendämpfung | beidseitig einstellbar |
| Dämpfungsweg | 34 mm |
| Magnetkolben | ja |
| Zylinderrohr, Köpfe, Mitnehmer | Aluminium, eloxiert |
| Abdeckband | Edelstahl |
| Dichtungen | NBR, PUR |
| Einbaulage | beliebig, vorzugsweise Kraftbrücke nach unten |
| Maß A | 150 mm |
| Maß A1 | 95,0 mm |
| Maß AF | 140 mm |
| Maß AF1 | 50 mm |
| Maß AM | 22 mm |
| Maß B | 70 mm |
| Maß E | 220 mm |
| Maß E1 | 110 mm |
| Maß F | 180 mm |
| Maß F1 | 70 mm |
| Maß G | 90 mm |
| Maß J | 5,0 mm |
| Maß M | 33,0 mm |
| Maß MF | 97 mm |
| Maß N (Gewinde) | M 6 |
| Maß N1 | 10,0 mm |
| Maß O | 7,0 mm |
| Maß OP | 6,8 mm |
| Maß S | 51,0 mm |
| Maß T (Gewinde) | M 6 |
| Maß T1 | 12 mm |
| Maß U | 63 mm |
| Maß W | 79,0 mm |
| Maß WF | 95 mm |
| Gewicht | 8 kg |
| Zolltarifnummer | 84123100 |
| Hersteller | Fluidics equipment |
| Hersteller-Nr. | LZFF 40/700 |
| EAN | 4050571820077 |
| GPSR Herstellerdaten | A1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ausführung | mit doppelter Gleitführung, mit Magnetkolben |
| Gewinde | G 1/4 |
| Kolben-Ø [mm] | 40 |
| Hub [mm] | 700 |
| Dichtmaterial | NBR, PUR |
| Gehäusewerkstoff | Aluminium, eloxiert |
| Dämpfung | einstellbar |
| Betriebsdruck max [bar] | 8 |
| Temperatur (max.) | 80 |
