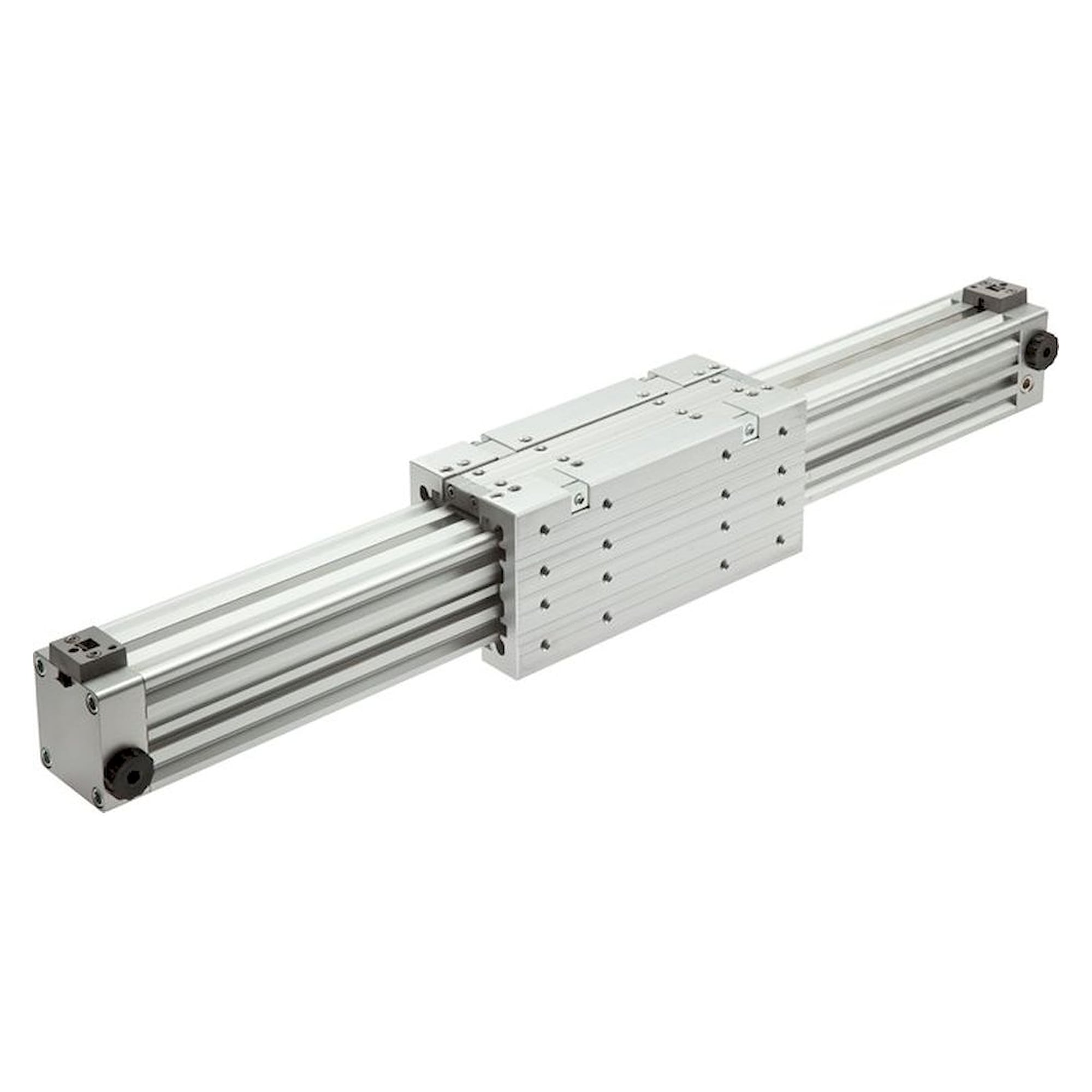

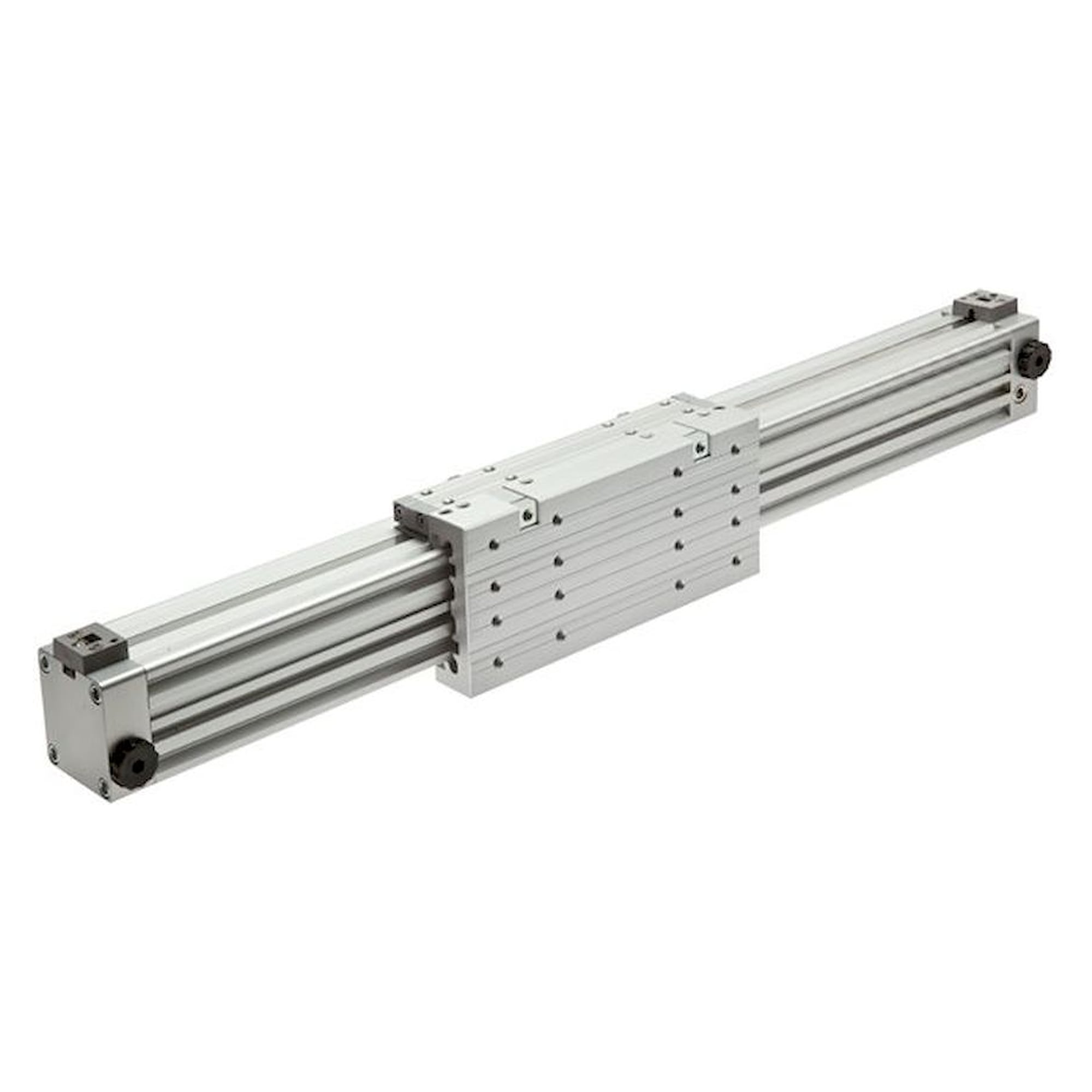

Kolbenstangenloser Zylinder Ø 40 mm, Hub 500 mm, G 1/4, mit doppelter Gleitführung, Querkraft 2175 N - Fluidics equipment
Mit doppelter Gleitführung trägt dieser kolbenstangenlose Zylinder Ø 40 mm Lasten mit bis zu 2175 N Querkraft über 500 mm Hub. Magnetkolben, Anschluss G 1/4, max. 8 bar, -20 bis +80 °C.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
2175 N zulässige Querkraft und 500 mm Hub: Der kolbenstangenlose Zylinder mit Kolben-Ø 40 mm führt die Last über seine doppelten Gleitführung für große Lasten.
Vorteile
- Doppelte Gleitführung an der Kraftbrücke, zulässige Querkraft 2175 N
- Beidseitig einstellbare Endlagendämpfung mit 34 mm Dämpfungsweg
- Druckluftanschluss G 1/4 beidseitig, durch Umsetzen der Verschlussstopfen auf einseitig oder unten umbaubar
- Magnetkolben für die Endlagenabfrage mit Zylinderschaltern
- Rohr, Zylinderköpfe und Mitnehmer aus eloxiertem Aluminium, Abdeckband aus Edelstahl, Dichtungen NBR/PUR
Einsatz
Einbauen lässt sich der Zylinder in jeder Lage, empfohlen ist die Kraftbrücke nach unten, damit sich über 500 mm Hub kein Schmutz am Abdeckband sammelt. Die doppelte Gleitführung trägt seitliche Lasten bis 2175 N ohne zusätzliche Linearführung.
Technische Daten
| Merkmal | Wert |
|---|---|
| Produktart | Kolbenstangenloser Zylinder |
| Bauform | Standardbaureihe |
| Führung | doppelte Gleitführung für große Lasten |
| Kolben-Ø | 40 mm |
| Hub | 500 mm |
| Druckluftanschluss | G 1/4, beidseitig |
| Zulässige Querkraft | 2175 N |
| Betriebsdruck | max. 8 bar |
| Temperaturbereich | -20 bis +80 °C |
| Endlagendämpfung | beidseitig einstellbar |
| Dämpfungsweg | 34 mm |
| Magnetkolben | ja |
| Zylinderrohr, Köpfe, Mitnehmer | Aluminium, eloxiert |
| Abdeckband | Edelstahl |
| Dichtungen | NBR, PUR |
| Einbaulage | beliebig, vorzugsweise Kraftbrücke nach unten |
| Maß A | 150 mm |
| Maß A1 | 95,0 mm |
| Maß AF | 140 mm |
| Maß AF1 | 50 mm |
| Maß AM | 22 mm |
| Maß B | 70 mm |
| Maß E | 220 mm |
| Maß E1 | 110 mm |
| Maß F | 180 mm |
| Maß F1 | 70 mm |
| Maß G | 90 mm |
| Maß J | 5,0 mm |
| Maß M | 33,0 mm |
| Maß MF | 97 mm |
| Maß N (Gewinde) | M 6 |
| Maß N1 | 10,0 mm |
| Maß O | 7,0 mm |
| Maß OP | 6,8 mm |
| Maß S | 51,0 mm |
| Maß T (Gewinde) | M 6 |
| Maß T1 | 12 mm |
| Maß U | 63 mm |
| Maß W | 79,0 mm |
| Maß WF | 95 mm |
| Gewicht | 7 kg |
| Zolltarifnummer | 84123100 |
| Hersteller | Fluidics equipment |
| Hersteller-Nr. | LZFF 40/500 |
| EAN | 4050571820053 |
| GPSR Herstellerdaten | A1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ausführung | mit doppelter Gleitführung, mit Magnetkolben |
| Gewinde | G 1/4 |
| Kolben-Ø [mm] | 40 |
| Hub [mm] | 500 |
| Dichtmaterial | NBR, PUR |
| Gehäusewerkstoff | Aluminium, eloxiert |
| Dämpfung | einstellbar |
| Betriebsdruck max [bar] | 8 |
| Temperatur (max.) | 80 |
