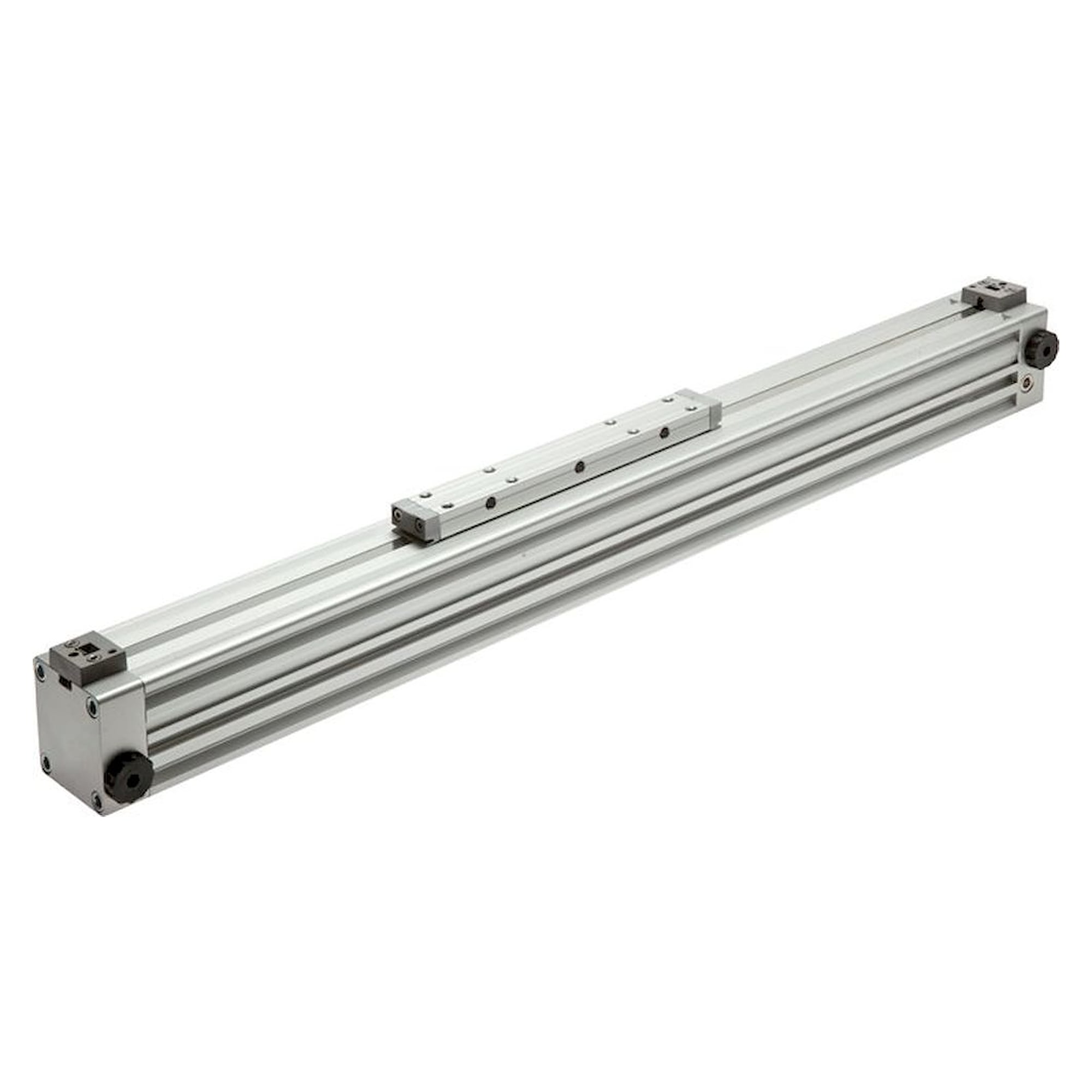

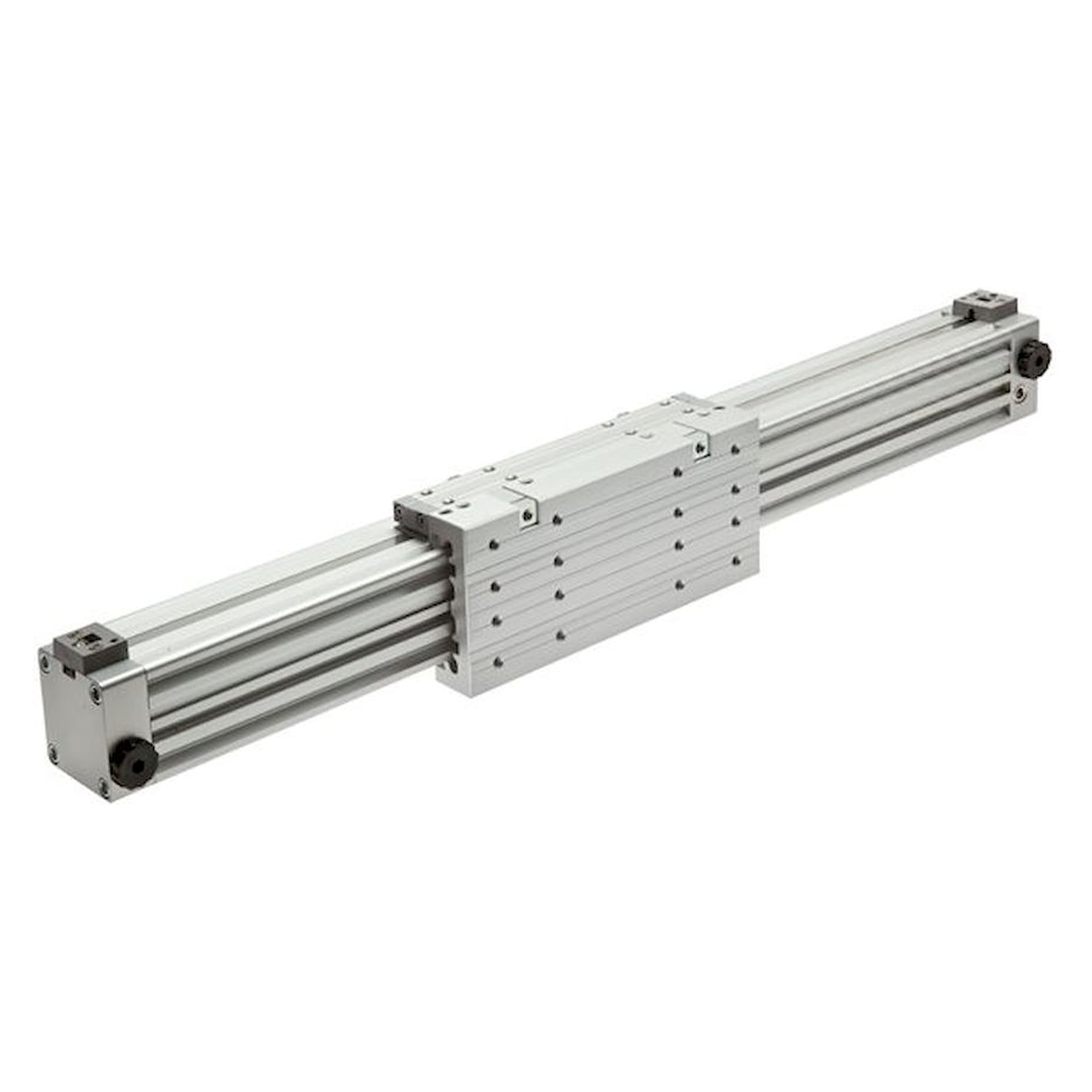

Kolbenstangenloser Zylinder Ø 18 mm, Hub 600 mm, M 5, mit doppelter Gleitführung, Querkraft 375 N - Fluidics equipment
Bis 375 N zulässige Querkraft dank doppelter Gleitführung: kolbenstangenloser Zylinder Ø 18 mm mit 600 mm Hub. Beidseitig einstellbare Endlagendämpfung, Druckluftanschluss M 5, Betriebsdruck bis 8 bar.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
375 N zulässige Querkraft und 600 mm Hub: Der kolbenstangenlose Zylinder mit Kolben-Ø 18 mm führt die Last über seine doppelten Gleitführung für große Lasten.
Vorteile
- Doppelte Gleitführung an der Kraftbrücke, zulässige Querkraft 375 N
- Beidseitig einstellbare Endlagendämpfung mit 15 mm Dämpfungsweg
- Druckluftanschluss M 5 beidseitig, durch Umsetzen der Verschlussstopfen auf einseitig oder unten umbaubar
- Magnetkolben für die Endlagenabfrage mit Zylinderschaltern
- Rohr, Zylinderköpfe und Mitnehmer aus eloxiertem Aluminium, Abdeckband aus Edelstahl, Dichtungen NBR/PUR
Einsatz
Einbauen lässt sich der Zylinder in jeder Lage, empfohlen ist die Kraftbrücke nach unten, damit sich über 600 mm Hub kein Schmutz am Abdeckband sammelt. Die doppelte Gleitführung trägt seitliche Lasten bis 375 N ohne zusätzliche Linearführung.
Technische Daten
| Merkmal | Wert |
|---|---|
| Produktart | Kolbenstangenloser Zylinder |
| Bauform | Standardbaureihe |
| Führung | doppelte Gleitführung für große Lasten |
| Kolben-Ø | 18 mm |
| Hub | 600 mm |
| Druckluftanschluss | M 5, beidseitig |
| Zulässige Querkraft | 375 N |
| Betriebsdruck | max. 8 bar |
| Temperaturbereich | -20 bis +80 °C |
| Endlagendämpfung | beidseitig einstellbar |
| Dämpfungsweg | 15 mm |
| Magnetkolben | ja |
| Zylinderrohr, Köpfe, Mitnehmer | Aluminium, eloxiert |
| Abdeckband | Edelstahl |
| Dichtungen | NBR, PUR |
| Einbaulage | beliebig, vorzugsweise Kraftbrücke nach unten |
| Maß A | 80 mm |
| Maß A1 | 57,5 mm |
| Maß AF | 50 mm |
| Maß AF1 | 15 mm |
| Maß AM | 10 mm |
| Maß B | 35 mm |
| Maß E | 103 mm |
| Maß E1 | 58 mm |
| Maß F | 75 mm |
| Maß F1 | 30 mm |
| Maß J | 3,0 mm |
| Maß M | 15,5 mm |
| Maß MF | 50 mm |
| Maß N (Gewinde) | M 4 |
| Maß N1 | 7,5 mm |
| Maß O | 3,5 mm |
| Maß OP | 3,4 mm |
| Maß S | 23,5 mm |
| Maß T (Gewinde) | M 3 |
| Maß T1 | 7 mm |
| Maß U | 30 mm |
| Maß W | 39,0 mm |
| Maß WF | 48 mm |
| Zolltarifnummer | 84123100 |
| Gewicht | 1 kg |
| Hersteller | Fluidics equipment |
| Hersteller-Nr. | LZFF 18/600 |
| EAN | 4050571819613 |
| GPSR Herstellerdaten | A1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ausführung | mit doppelter Gleitführung, mit Magnetkolben |
| Gewinde | M 5 |
| Hub [mm] | 600 |
| Dichtmaterial | NBR, PUR |
| Gehäusewerkstoff | Aluminium, eloxiert |
| Dämpfung | einstellbar |
| Betriebsdruck max [bar] | 8 |
| Temperatur (max.) | 80 |
