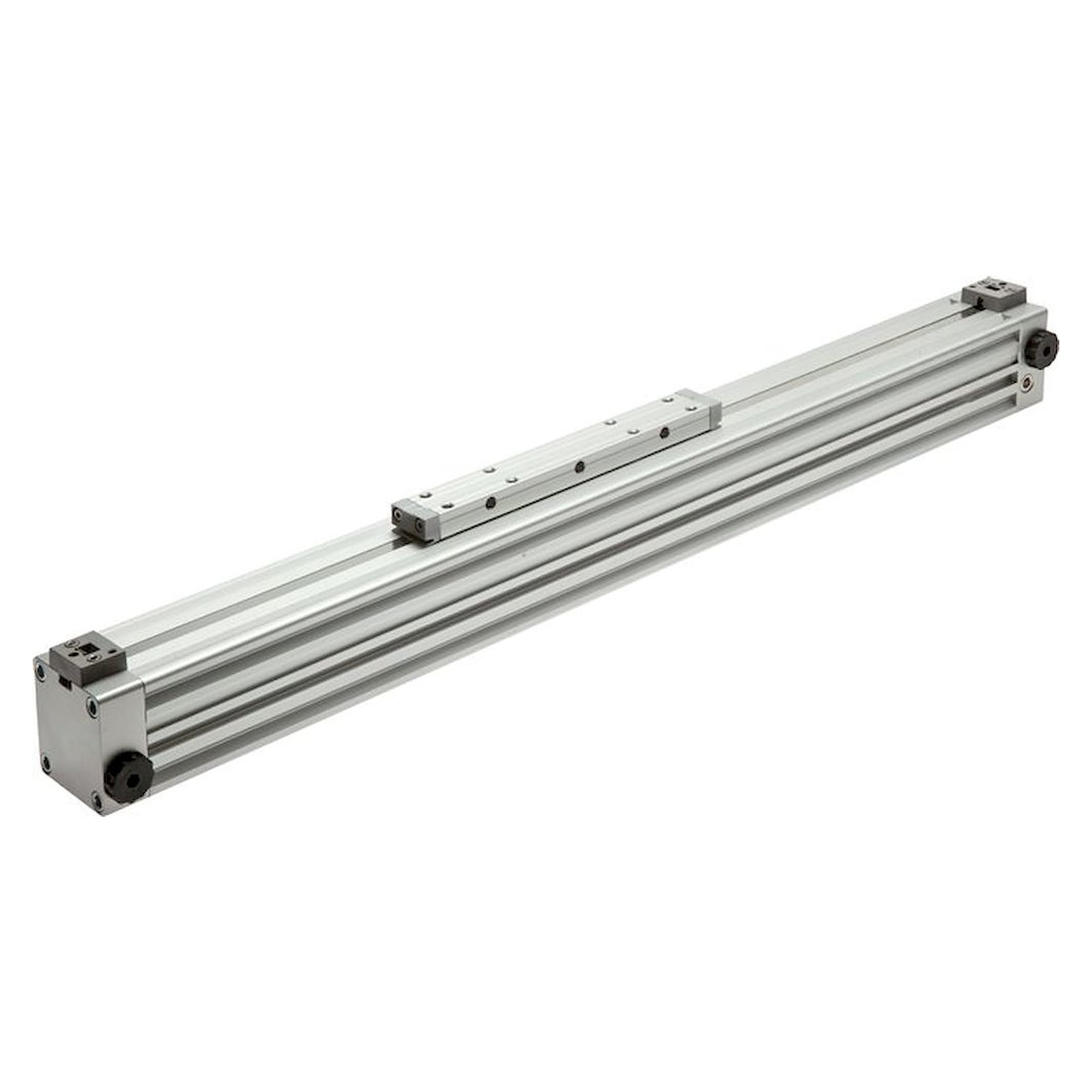

Kolbenstangenloser Zylinder Ø 18 mm, Hub 700 mm, M 5, Standardausführung, Magnetkolben - Fluidics equipment

Fluidics equipment ✓ Originalprodukt Neuware

Für 700 mm Hub ohne ausfahrende Kolbenstange: Zylinder Ø 18 mm mit Kraftbrücke, beidseitig einstellbarer Endlagendämpfung und Magnetkolben. Druckluftanschluss M 5, max. 8 bar, -20 bis +80 °C.

Netto
460,45 €
zzgl. MwSt.
547,94 € inkl. 19 % MwSt., zzgl. Versand
Artikel FL-329646
Hersteller-Nr. LZ 18/700
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der kolbenstangenlose Zylinder mit Kolben-Ø 18 mm fährt 700 mm Hub, ohne dass eine Kolbenstange aus dem Rohr austritt. Die Kraft wird direkt durch den Rohrschlitz auf die Kraftbrücke übertragen.

Vorteile

  • Austauschbar mit Zylindern vieler anderer Hersteller, geeignet als Ersatz in bestehenden Anlagen
  • Endlagendämpfung beidseitig einstellbar, Dämpfungsweg 15 mm
  • Druckluftanschluss M 5 beidseitig, durch Umsetzen der Verschlussstopfen auf einseitig oder unten umbaubar
  • Magnetkolben für die Endlagenabfrage mit Zylinderschaltern
  • Rohr, Zylinderköpfe und Mitnehmer aus eloxiertem Aluminium, Abdeckband aus Edelstahl, Dichtungen NBR/PUR

Einsatz

Für den Einbau gilt: jede Lage ist möglich, vorzugsweise mit der Kraftbrücke nach unten gegen Verschmutzung. Die Druckluft wird über M 5 zugeführt. Querkräfte darf die Kraftbrücke dieser Ausführung nicht aufnehmen (0 N), über 700 mm Hub sorgt eine externe Führung dafür.

Technische Daten

MerkmalWert
ProduktartKolbenstangenloser Zylinder
BauformStandardbaureihe
Führungohne
Kolben-Ø18 mm
Hub700 mm
DruckluftanschlussM 5, beidseitig
Zulässige Querkraft0 N
Betriebsdruckmax. 8 bar
Temperaturbereich-20 bis +80 °C
Endlagendämpfungbeidseitig einstellbar
Dämpfungsweg15 mm
Magnetkolbenja
Zylinderrohr, Köpfe, MitnehmerAluminium, eloxiert
AbdeckbandEdelstahl
DichtungenNBR, PUR
Einbaulagebeliebig, vorzugsweise Kraftbrücke nach unten
Maß A80 mm
Maß A157,5 mm
Maß AF50 mm
Maß AF115 mm
Maß AM10 mm
Maß B35 mm
Maß E103 mm
Maß E158 mm
Maß F75 mm
Maß F130 mm
Maß J3,0 mm
Maß M15,5 mm
Maß MF50 mm
Maß N (Gewinde)M 3
Maß N17,0 mm
Maß O3,5 mm
Maß OP3,4 mm
Maß S23,5 mm
Maß T (Gewinde)M 3
Maß T17 mm
Maß U30 mm
Maß W39,0 mm
Maß WF48 mm
Gewicht1,4 kg
Zolltarifnummer84123100
HerstellerFluidics equipment
Hersteller-Nr.LZ 18/700
EAN4050571817824
GPSR HerstellerdatenA1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Ausführungmit Magnetkolben
GewindeM 5
Hub [mm]700
DichtmaterialNBR, PUR
GehäusewerkstoffAluminium, eloxiert
Dämpfungeinstellbar
Betriebsdruck max [bar]8
Temperatur (max.)80
