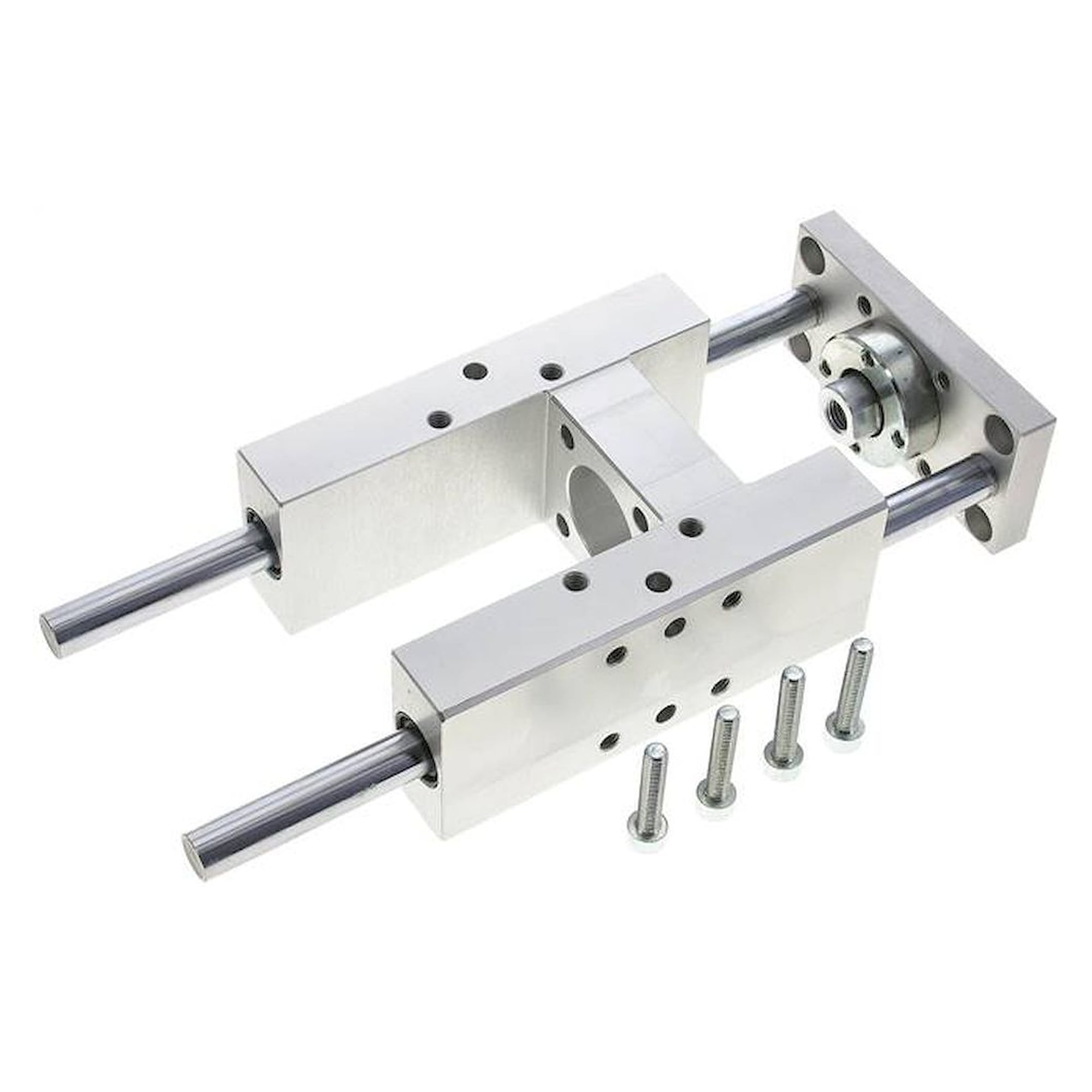

Führungseinheit für ISO15552-Ø 63mm, Hub 100mm
Datenblatt (PDF)
Abbildungen dienen ausschließlich zur Veranschaulichung und können vom tatsächlichen Produkt abweichen. Einzelne Bilder wurden ganz oder teilweise mit Systemen der künstlichen Intelligenz erzeugt oder nachbearbeitet. Maßgeblich sind die technischen Angaben in der Produktbeschreibung.
Führungseinheit für ISO15552-Ø 63mm, Hub 100mm

Führungseinheit für ISO15552-Ø 63mm, Hub 100mm

FLUIDICS EQUIPMENT Originalprodukt
Net price (excl. VAT)
427,15 € 358,95 €
Artikel FL-250487
Hersteller-Nr. LE 63/100 CG
Persönliche Fachberatung
Neuware Fachhändler seit 2009 Originalprodukt Weltweiter Versand
Artikeldaten
Hersteller-Nr.LE 63/100 CG
EAN4050571465537
Zolltarifnummer84123100
ZustandNeu
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
Artikel
FL-250487
Häufig zusammen gekauft
Funktion:
Führungseinheiten werden zur Verdrehsicherung und Aufnahme von seitlichen Kräften bei Normzylindern eingesetzt.

Werkstoffe:
Körper: Aluminium eloxiert, Führungsstangen: Stahl hartverchromt, Abstreifer: NBR, Lager: Stahl oder Sinterbronze

Temperaturbereich:
-30 bis +100 °C

Ausführung C mit
Gleitführung
für Kolbendurchmesser [mm] 63
Hub [mm] 100
MA / MB* [Nm] 26 / 23
A [mm] 152
B [mm] 85
C [mm] 85,2
CH [mm] 20
D1 [mm] 25
E1 [mm] 15,30
E2 [mm] 56,5
E3 [mm] 15,30
F [mm] 147
G [mm] 80
H [mm] 15
I [mm] 20
L6 [mm] 161
L7 [mm] 64
L8 [mm] 76
N [mm] 9,0
O [mm] 16
P [mm] 15
Q [mm] 9,0
S M 8
T [mm] 105
U [mm] 100
V [mm] 56,5
Z [mm] 119
Weitere Informationen
Hersteller-NrLE 63/100 CG
ManufacturerFluidics equipment
EAN4050571465537
Weight3.600000
Zolltarifnummer84123100
GPSR HerstellerdatenA1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment
Artikel-AuthentizitätOriginalprodukt
ArtikelzustandNeu
PositionserkennungNein
