Führungseinheit für ISO15552-Ø 40mm, Hub 50mm
Datenblatt (PDF)
Abbildungen dienen ausschließlich zur Veranschaulichung und können vom tatsächlichen Produkt abweichen. Einzelne Bilder wurden ganz oder teilweise mit Systemen der künstlichen Intelligenz erzeugt oder nachbearbeitet. Maßgeblich sind die technischen Angaben in der Produktbeschreibung.

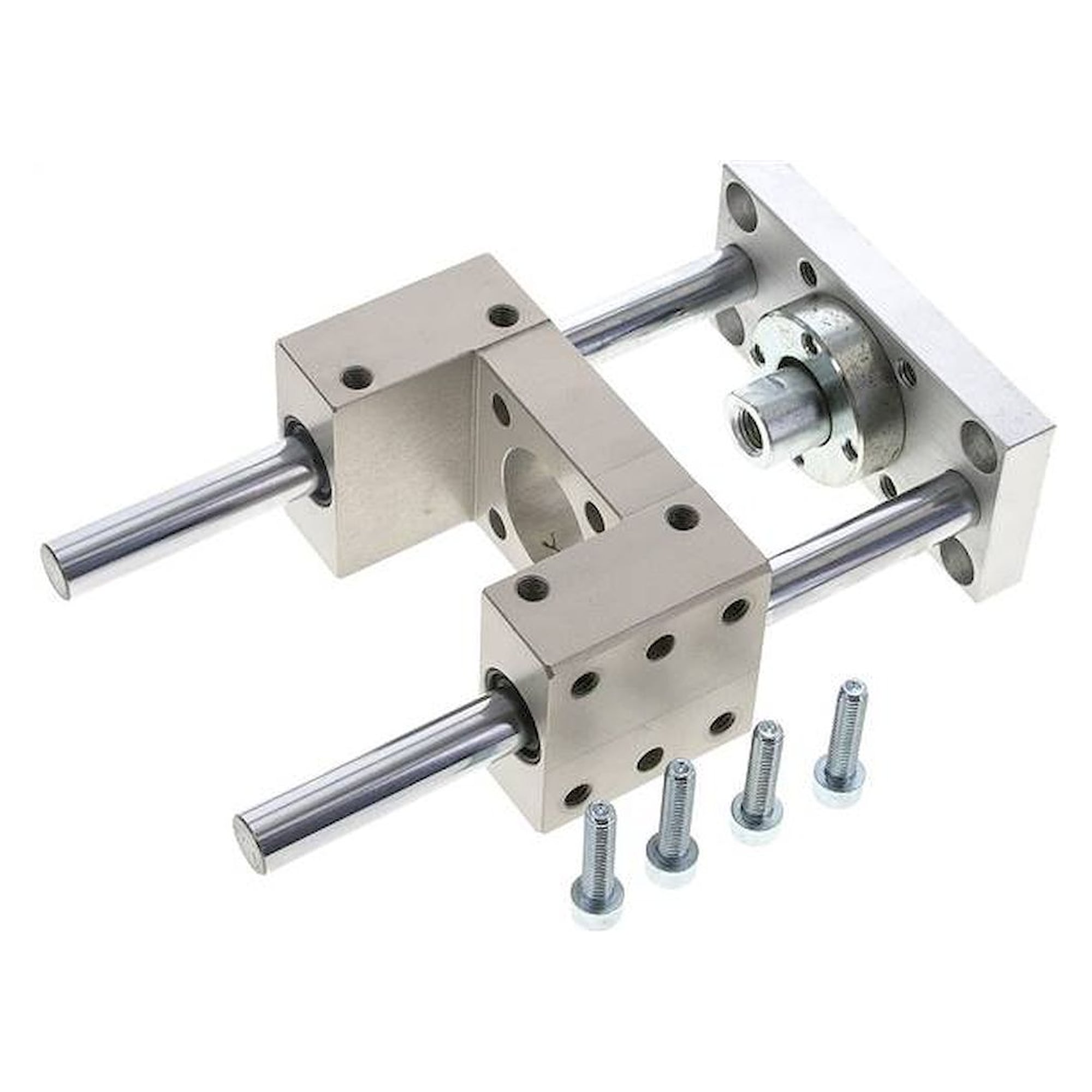

Führungseinheit für ISO15552-Ø 40mm, Hub 50mm

Führungseinheit für ISO15552-Ø 40mm, Hub 50mm

FLUIDICS EQUIPMENT Originalprodukt
Net price (excl. VAT)
310,42 € 260,86 €
Artikel FL-250470
Hersteller-Nr. LE 40/50 CG
Persönliche Fachberatung
Neuware Fachhändler seit 2009 Originalprodukt Weltweiter Versand
Artikeldaten
Hersteller-Nr.LE 40/50 CG
EAN4050571465179
Zolltarifnummer84123100
ZustandNeu
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
Artikel
FL-250470
Häufig zusammen gekauft
Funktion:
Führungseinheiten werden zur Verdrehsicherung und Aufnahme von seitlichen Kräften bei Normzylindern eingesetzt.

Werkstoffe:
Körper: Aluminium eloxiert, Führungsstangen: Stahl hartverchromt, Abstreifer: NBR, Lager: Stahl oder Sinterbronze

Temperaturbereich:
-30 bis +100 °C

Ausführung C mit
Gleitführung
für Kolbendurchmesser [mm] 40
Hub [mm] 50
MA / MB* [Nm] 21 / 19
A [mm] 115
B [mm] 58
C [mm] 58,2
CH [mm] 15
D1 [mm] 21
E1 [mm] 11,00
E2 [mm] 38,0
E3 [mm] 11,00
F [mm] 112
G [mm] 55
H [mm] 12
I [mm] 16
L6 [mm] 130
L7 [mm] 55
L8 [mm] 58
N [mm] 6,6
O [mm] 12
P [mm] 11
Q [mm] 6,5
S M 6
T [mm] 84
U [mm] 69
V [mm] 38,0
Z [mm] 87
Weitere Informationen
Norm ISO 15552
Hersteller-Nr LE 40/50 CG
Manufacturer Fluidics equipment
EAN 4050571465179
Weight 1.500000
Zolltarifnummer 84123100
GPSR Herstellerdaten A1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment
Artikel-Authentizität Originalprodukt
Artikelzustand Neu
Positionserkennung Nein
