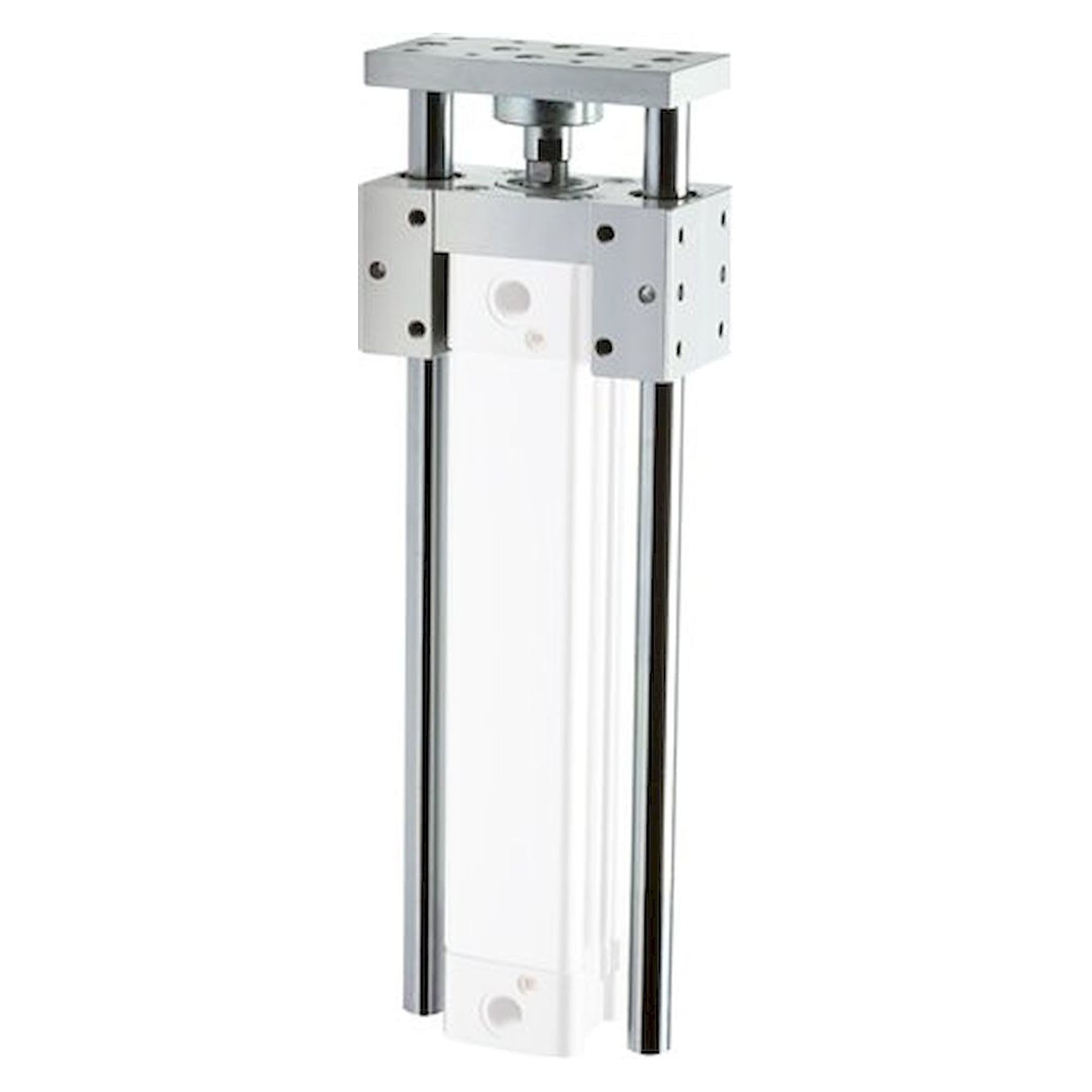

Führungseinheit für ISO15552-Ø 40mm, Hub 320mm
Datenblatt (PDF)
Abbildungen dienen ausschließlich zur Veranschaulichung und können vom tatsächlichen Produkt abweichen. Einzelne Bilder wurden ganz oder teilweise mit Systemen der künstlichen Intelligenz erzeugt oder nachbearbeitet. Maßgeblich sind die technischen Angaben in der Produktbeschreibung.
Führungseinheit für ISO15552-Ø 40mm, Hub 320mm

Führungseinheit für ISO15552-Ø 40mm, Hub 320mm

FLUIDICS EQUIPMENT Originalprodukt
Net price (excl. VAT)
519,21 € 436,31 €
Artikel FL-250466
Hersteller-Nr. LE 40/320 HK
Persönliche Fachberatung
Neuware Fachhändler seit 2009 Originalprodukt Weltweiter Versand
Artikeldaten
Hersteller-Nr.LE 40/320 HK
EAN4050571465100
Zolltarifnummer84123100
ZustandNeu
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
Artikel
FL-250466
Häufig zusammen gekauft
Funktion:
Führungseinheiten werden zur Verdrehsicherung und Aufnahme von seitlichen Kräften bei Normzylindern eingesetzt.

Werkstoffe:
Körper: Aluminium eloxiert, Führungsstangen: Stahl hartverchromt, Abstreifer: NBR, Lager: Stahl oder Sinterbronze

Temperaturbereich:
-30 bis +100 °C

Ausführung H mit Kugel-
umlaufführung
für Kolbendurchmesser [mm] 40
Hub [mm] 320
MA / MB* [Nm] 29 / 16
A [mm] 115
B [mm] 58
C [mm] 58,2
CH [mm] 15
D [mm] 28
E [mm] 11,0
F [mm] 112
G [mm] 55
H [mm] 12
I [mm] 16
L1 [mm] 207
L2 [mm] 15
L3 [mm] 80
L4 [mm] 140
N [mm] 6,6
O [mm] 12
P [mm] 11
Q [mm] 6,5
S M 6
T [mm] 84
U [mm] 69
V [mm] 38,0
Z [mm] 87
Weitere Informationen
Hersteller-NrLE 40/320 HK
ManufacturerFluidics equipment
EAN4050571465100
Weight3.300000
Zolltarifnummer84123100
GPSR HerstellerdatenA1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment
Artikel-AuthentizitätOriginalprodukt
ArtikelzustandNeu
PositionserkennungNein
