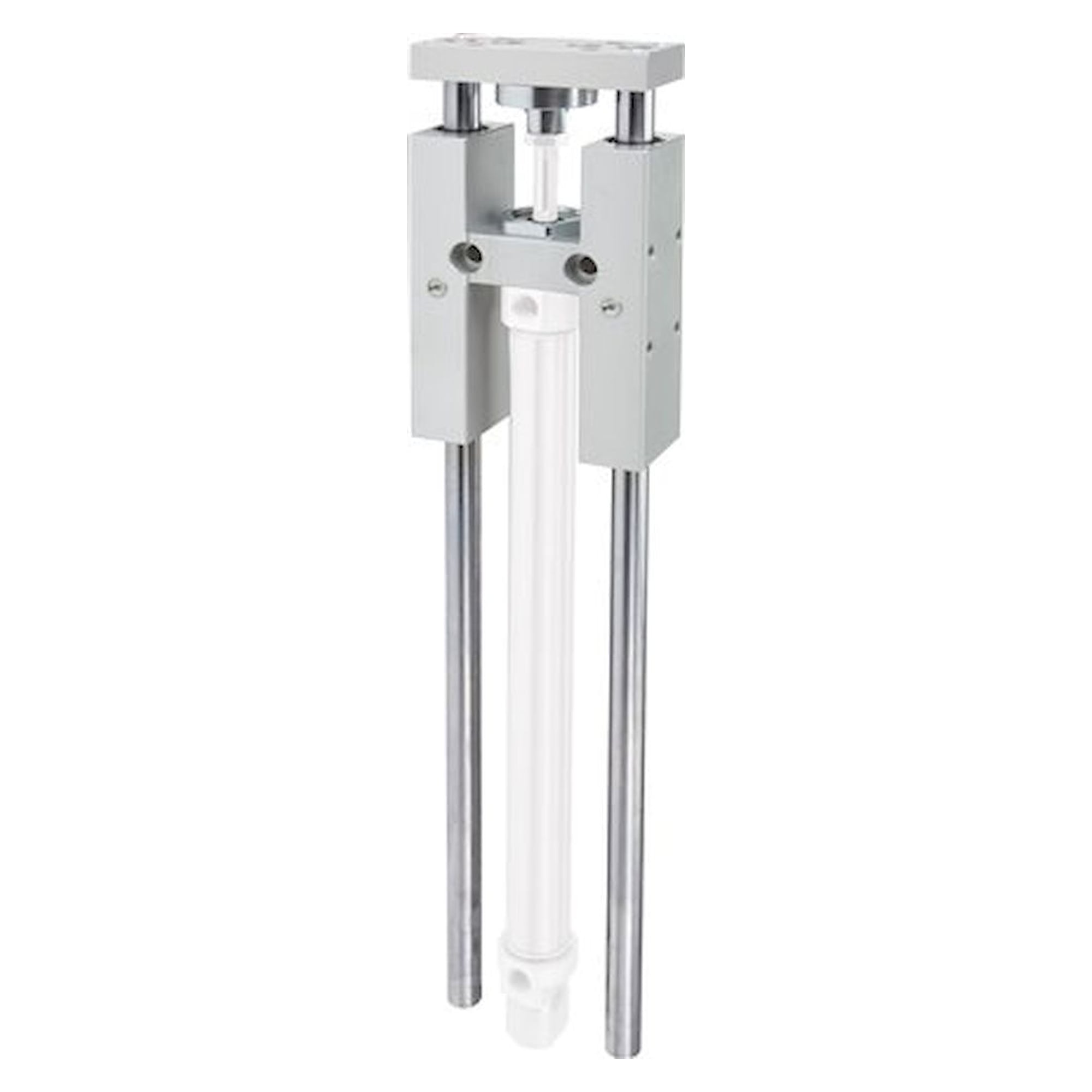

Führungseinheit Bauform C mit Gleitführung für ISO 6432 Kolben-Ø 20 und 25 mm, Hub 200 mm - Fluidics equipment

Fluidics equipment ✓ Originalprodukt Neuware

Verdrehsicherung und Aufnahme von Querkräften für Rundzylinder ISO 6432 mit Kolben-Ø 20 und 25 mm, ausgelegt für 200 mm Hub. Gleitführung in Bauform C, Moment MA / MB 13 / 12 Nm. Körper aus eloxiertem Aluminium, Führungsstangen hartverchromt, -30 bis +100 °C.

Netto
266,53 €
zzgl. MwSt.
317,17 € inkl. 19 % MwSt., zzgl. Versand
Artikel FL-250426
Hersteller-Nr. LE 25/200 CG
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Seitenkräfte und Verdrehung belasten Kolbenstange und Dichtungen eines Zylinders Ø 20 und 25 mm. Die Führungseinheit für ISO 6432 mit 200 mm Hub nimmt beides auf.

Vorteile

  • Verdrehsicherung und Aufnahme seitlicher Kräfte, Moment MA / MB 13 / 12 Nm
  • Gleitführung in Bauform C
  • Passend für Zylinder ISO 6432 mit Kolben-Ø 20 und 25 mm und 200 mm Hub
  • Körper aus eloxiertem Aluminium, Führungsstangen aus hartverchromtem Stahl, Abstreifer NBR
  • Temperaturbereich -30 bis +100 °C

Einsatz

Eingesetzt in Montage- und Verpackungsanlagen, wo der ISO 6432-Zylinder Ø 20 und 25 mm Querkräfte aufnehmen muss.

Technische Daten

MerkmalWert
BauformC
FührungGleitführung
Für ZylinderISO 6432
Für Kolben-Ø20 und 25 mm
Hub200 mm
Moment MA / MB13 / 12 Nm
KörperAluminium eloxiert
FührungsstangenStahl hartverchromt
AbstreiferNBR
LagerStahl oder Sinterbronze
Temperaturbereich-30 bis +100 °C
Maß S11
Maß JM 5
Maß KM 6
Maß A79 mm
Maß B34 mm
Maß C37 mm
Maß CH12 mm
Maß D17 mm
Maß D18,5 mm
Maß E124,25 mm
Maß F78 mm
Maß G32 mm
Maß H12 mm
Maß I12 mm
Maß L583,0 mm
Maß L615 mm
Maß L748 mm
Maß M38 mm
Maß N5,5 mm
Maß O9 mm
Maß P10 mm
Maß Q7,5 mm
Maß R6,5 mm
Maß T6,5 mm
Maß U38 mm
Maß V68 mm
Maß W132,5 mm
Maß X20 mm
Maß Y23 mm
Maß Z58,0 mm
Gewicht0,95 kg
HerstellerFluidics equipment
Hersteller-Nr.LE 25/200 CG
EAN4050571464240
Zolltarifnummer84123100
GPSR HerstellerdatenA1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
AusführungBauform C, Gleitführung
Hub [mm]200
GehäusewerkstoffAluminium, eloxiert
NormISO 6432
