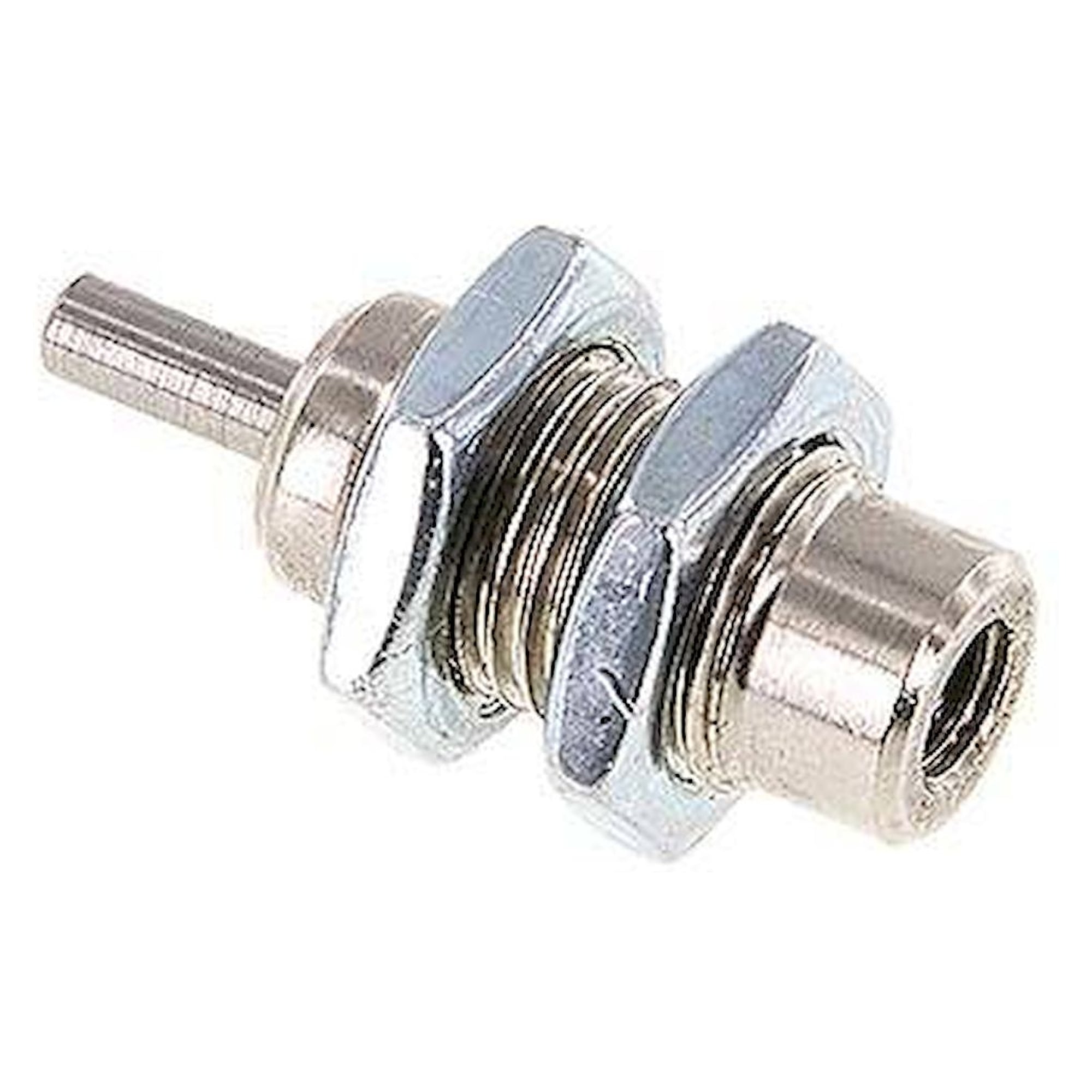

Einschraubzylinder einfachwirkend Kolben-Ø 6 mm, Hub 5 mm, Einschraubgewinde M 10x1, Kolbenstange ohne Gewinde - Fluidics equipment

Fluidics equipment ✓ Originalprodukt Neuware

Kleinstzylinder mit Kolben-Ø 6 mm und 5 mm Hub zum direkten Einschrauben über das Gewinde M 10x1, ohne separate Befestigung. Druckluft fährt die Kolbenstange aus, eine Feder stellt sie zurück, Federkraft 4 N ausgefahren und 1,5 N eingefahren.

Netto
16,08 €
zzgl. MwSt.
19,14 € inkl. 19 % MwSt., zzgl. Versand
Artikel FL-032258
Hersteller-Nr. HB 6/5
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Ein Gewinde M 10x1, ein Anschluss M 5 und 5 mm Hub: der Einschraubzylinder Ø 6 mm braucht keine eigene Befestigung.

Vorteile

  • Einbau direkt über Einschraubgewinde M 10x1, Schlüsselweite 14 mm
  • Federrückstellung mit 1,5 N eingefahren und 4 N ausgefahren
  • Körper aus Messing vernickelt, Kolbenstange aus Edelstahl, Dichtung NBR
  • Betriebsdruck bis 7 bar, Temperaturbereich -20 bis +80 °C

Einsatz

Als Spannelement, Anschlag oder Auswerfer in Vorrichtungen, wo nur Platz für ein Gewinde M 10x1 bleibt.

Technische Daten

MerkmalWert
BauartEinschraubzylinder, einfachwirkend mit Federrückstellung
Kolben-Ø6 mm
Hub5 mm
Ausführung Kolbenstangeohne Gewinde
EinschraubgewindeM 10x1
DruckluftanschlussM 5
Federkraft eingefahren1,5 N
Federkraft ausgefahren4 N
Betriebsdruckmax. 7 bar
Temperaturbereich-20 bis +80 °C
KörperMessing vernickelt
KolbenstangeEdelstahl
DichtungNBR
Schlüsselweite14 mm
Maß B8,5 mm
Maß E9 mm
Maß F5 mm
Maß G18,5 mm
Maß H9,0 mm
Maß M3 mm
Gewicht0,012 kg
HerstellerFluidics equipment
Hersteller-Nr.HB 6/5
EAN4050571351557
Zolltarifnummer84123100
GPSR HerstellerdatenA1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeM 5
Kolben-Ø [mm]6
Hub [mm]5
DichtmaterialNBR
GehäusewerkstoffMessing vernickelt
Funktioneinfachwirkend
Betriebsdruck max [bar]7
