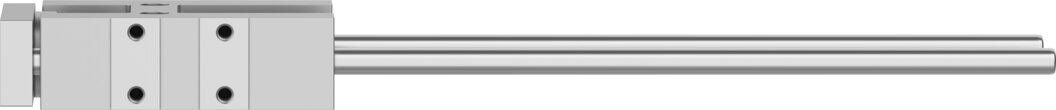

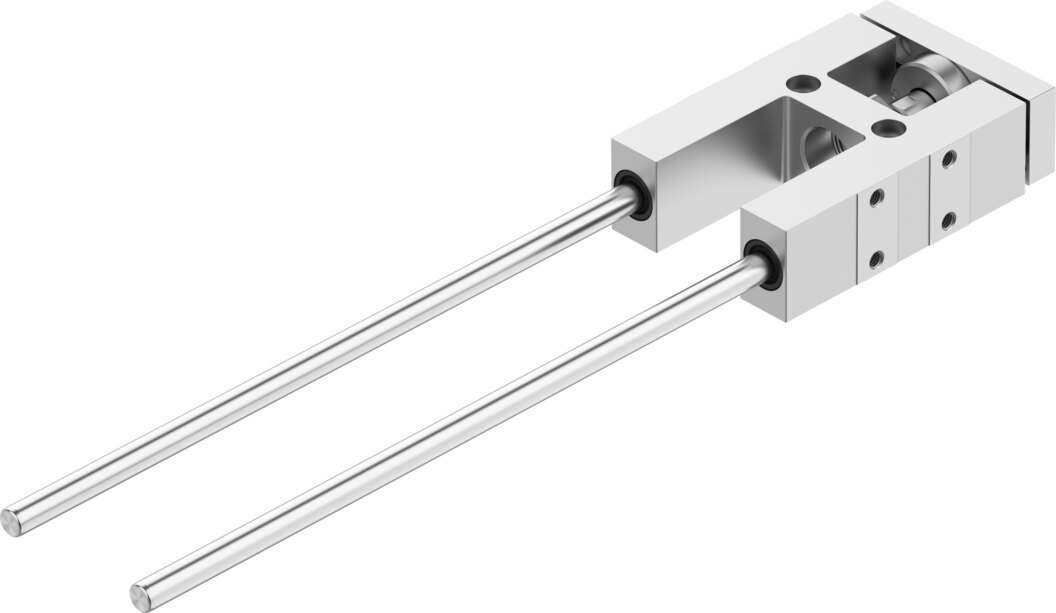

Führungseinheit mit Kugelumlaufführung Baugröße 20 Hub 250 mm FEN-20-250-KF - Festo 8204032

Name: Führungseinheit mit Kugelumlaufführung Baugröße 20 Hub 250 mm FEN-20-250-KF - Festo 8204032
Brand: Festo
SKU: FES-8204032
Price: 584.41 EUR
Availability: InStock

Festo ✓ Originalprodukt Neuware

Die Führungseinheit FEN-20-250-KF schützt den Zylinder vor Querkräften und Verdrehung: Die Kugelumlaufführung nimmt bis 520 N Querkraft Fy und 15 Nm Moment Mx auf. Baugröße 20, Hub 250 mm. Verschiebekraft 15 N. Gehäuse aus Aluminium-Knetlegierung, eloxiert. Umgebungstemperatur -20 bis 80 °C.

Netto

584,41 €

zzgl. MwSt.

695,45 € inkl. 19 % MwSt., zzgl. Versand

Artikel FES-8204032

Hersteller-Nr. FEN-20-250-KF

Frage zum Artikel

Datenblatt (PDF)

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Beschreibung

Die Festo-Führungseinheit FEN-20-250-KF in Baugröße 20 macht aus einem Zylinder eine verdrehsichere Linearachse mit Kugelumlaufführung, belastbar bis 520 N Querkraft.

Vorteile

Max. Kraft Fy und Fz 520 N, statisch 830 N
Max. Momente Mx 15 Nm, My 20 Nm, Mz 20 Nm
Kugelumlaufführung, Baugröße 20, Hub 250 mm
Verschiebekraft 15 N
Führungselement aus Vergütungsstahl, Gehäuse aus Aluminium-Knetlegierung, eloxiert
Umgebungstemperatur -20 bis 80 °C

Einsatz

Typisch sind Hub- und Schiebeaufgaben in Montage und Handhabung, bei denen die FEN-20-250-KF Werkzeuge oder Greifer verdrehsicher führt.

Technische Daten

Bestelltyp	FEN-20-250-KF
Festo-Teilenummer	8204032
Baugröße	20
Hub	250 mm
Einbaulage	beliebig
Führung	Kugelumlaufführung
Konstruktiver Aufbau	Führung
Explosionsschutz	Hinweis in der Bescheinigung beachten
LABS-Konformität	VDMA24364-B2-L
Umgebungstemperatur	-20 bis 80 °C
Max. Kraft Fy	520 N
Max. Kraft Fy statisch	830 N
Max. Kraft Fz	520 N
Max. Kraft Fz statisch	830 N
Max. Moment Mx	15 Nm
Max. Moment Mx statisch	24 Nm
Max. Moment My	20 Nm
Max. Moment My statisch	31 Nm
Max. Moment Mz	20 Nm
Max. Moment Mz statisch	31 Nm
Verschiebekraft	15 N
Bewegte Masse	569 g
Produktgewicht	1128 g
Befestigungsart	mit Innengewinde
Werkstoffhinweis	RoHS konform
Werkstoff Führungselement	Vergütungsstahl
Werkstoff Gehäuse	Aluminium-Knetlegierung, eloxiert
Werkstoff Jochplatte	Aluminium-Knetlegierung, eloxiert
Zolltarifnummer	84821090
Gewicht	1 kg
Hersteller	Festo
Hersteller-Nr.	FEN-20-250-KF
EAN	4052568653910
GPSR Herstellerdaten	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
Werkstoff	Aluminium, eloxiert
Hub [mm]	250
Bauart	Führung
Temperaturbereich	-20-80 °C
Temperatur (max.)	80
