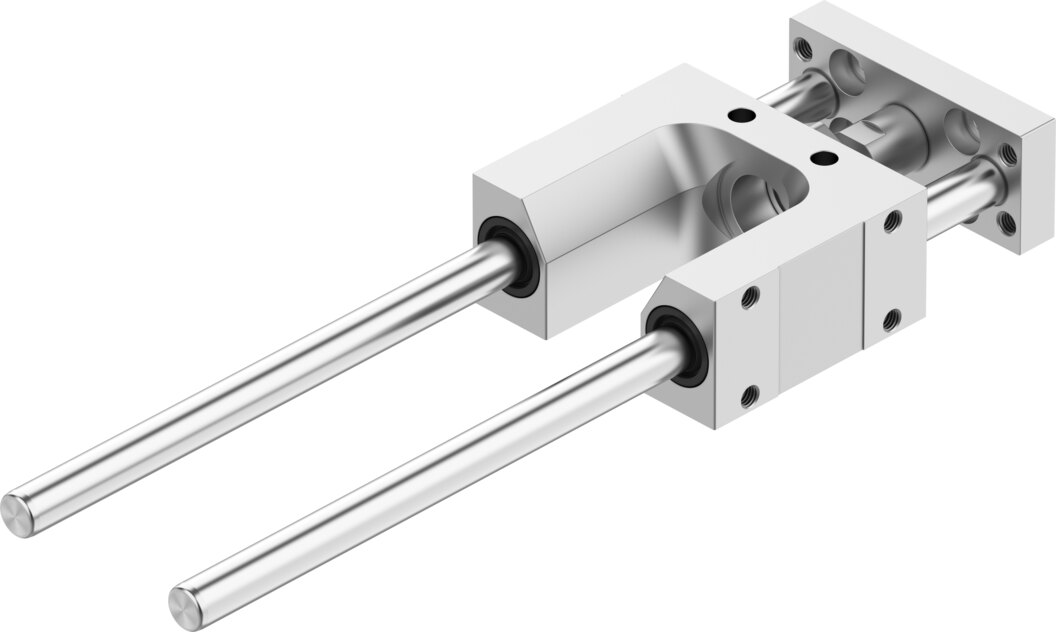

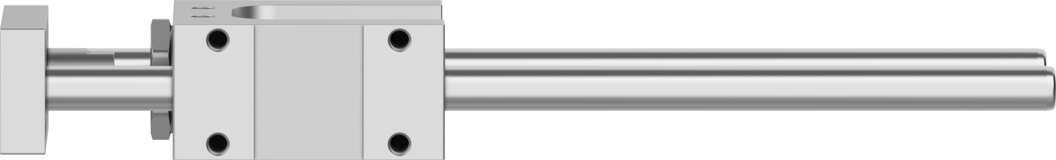

Führungseinheit FEN-12/16-125-KF - Festo 8204028

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Führungseinheit mit Kugelumlaufführung Baugröße 12/16 Hub 125 mm FEN-12/16-125-KF - Festo 8204028

Name: Führungseinheit mit Kugelumlaufführung Baugröße 12/16 Hub 125 mm FEN-12/16-125-KF - Festo 8204028
Brand: Festo
SKU: FES-8204028
Price: 535.16 EUR
Availability: InStock

Festo ✓ Originalprodukt Neuware

Die Führungseinheit FEN-12/16-125-KF schützt den Zylinder vor Querkräften und Verdrehung: Die Kugelumlaufführung nimmt bis 520 N Querkraft Fy und 12 Nm Moment Mx auf. Baugröße 12/16, Hub 125 mm. Verschiebekraft 15 N. Gehäuse aus Aluminium-Knetlegierung, eloxiert. Umgebungstemperatur -20 bis 80 °C.

Netto

535,16 €

zzgl. MwSt.

636,84 € inkl. 19 % MwSt., zzgl. Versand

Artikel FES-8204028

Hersteller-Nr. FEN-12/16-125-KF

Frage zum Artikel

Datenblatt (PDF)

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Beschreibung

Querkräfte und Momente gehören nicht auf die Kolbenstange. Die Führungseinheit FEN-12/16-125-KF leitet sie über eine Kugelumlaufführung ab, bis 520 N in Fy und Fz.

Vorteile

Max. Kraft Fy und Fz 520 N, statisch 830 N
Kugelumlaufführung, Baugröße 12/16, Hub 125 mm
Max. Momente Mx 12 Nm, My 7 Nm, Mz 7 Nm
Verschiebekraft 15 N
Führungselement aus Vergütungsstahl, Gehäuse aus Aluminium-Knetlegierung, eloxiert
Umgebungstemperatur -20 bis 80 °C

Typische Anwendungen

Typisch sind Hub- und Schiebeaufgaben in Montage und Handhabung, bei denen die FEN-12/16-125-KF Werkzeuge oder Greifer verdrehsicher führt.

Technische Daten

Bestelltyp	FEN-12/16-125-KF
Festo-Teilenummer	8204028
Baugröße	12/16
Hub	125 mm
Einbaulage	beliebig
Führung	Kugelumlaufführung
Konstruktiver Aufbau	Führung
Explosionsschutz	Hinweis in der Bescheinigung beachten
LABS-Konformität	VDMA24364-B2-L
Umgebungstemperatur	-20 bis 80 °C
Max. Kraft Fy	520 N
Max. Kraft Fy statisch	830 N
Max. Kraft Fz	520 N
Max. Kraft Fz statisch	830 N
Max. Moment Mx	12 Nm
Max. Moment Mx statisch	20 Nm
Max. Moment My	7 Nm
Max. Moment My statisch	12 Nm
Max. Moment Mz	7 Nm
Max. Moment Mz statisch	12 Nm
Verschiebekraft	15 N
Bewegte Masse	311 g
Produktgewicht	579 g
Befestigungsart	mit Innengewinde
Werkstoffhinweis	RoHS konform
Werkstoff Führungselement	Vergütungsstahl
Werkstoff Gehäuse	Aluminium-Knetlegierung, eloxiert
Werkstoff Jochplatte	Aluminium-Knetlegierung, eloxiert
Zolltarifnummer	84821090
Gewicht	0,55 kg
Hersteller	Festo
Hersteller-Nr.	FEN-12/16-125-KF
EAN	4052568653675
GPSR Herstellerdaten	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
Werkstoff	Aluminium, eloxiert
Hub [mm]	125
Bauart	Führung
Temperaturbereich	-20-80 °C
Temperatur (max.)	80
