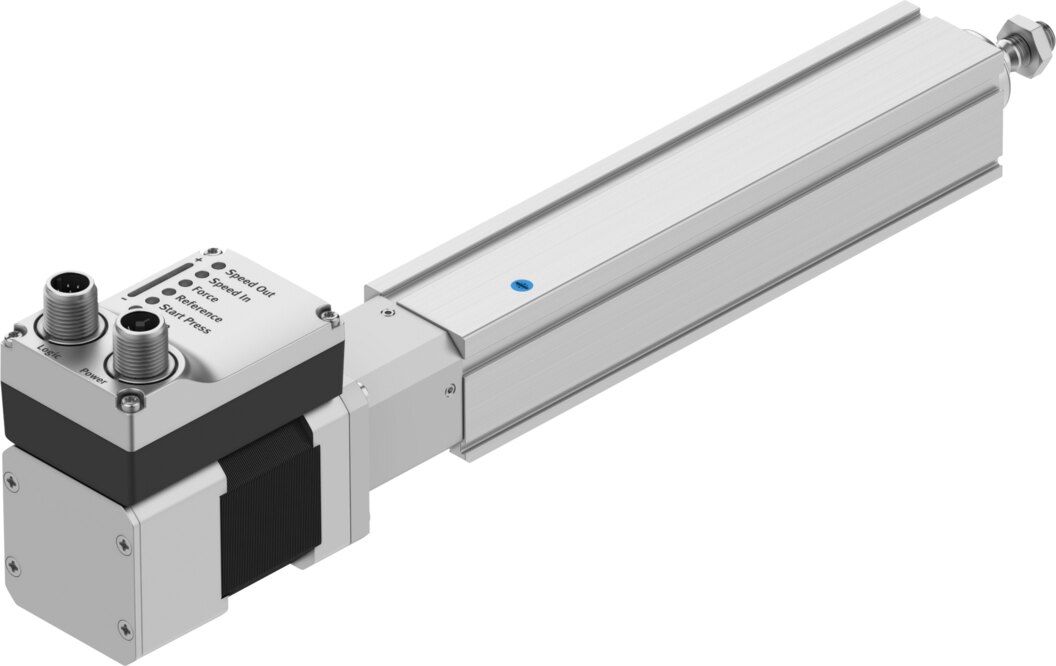

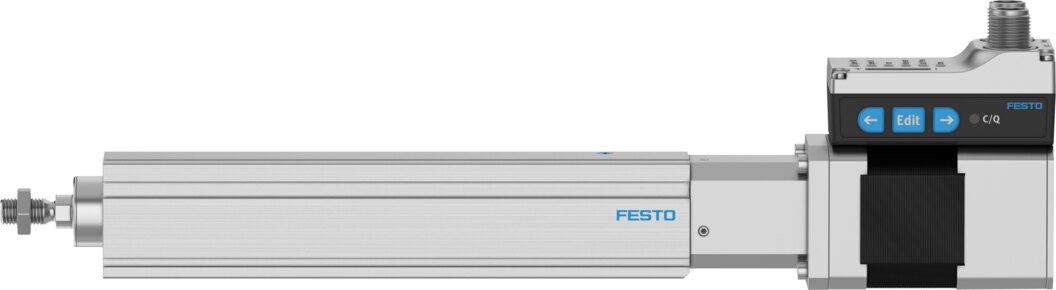

Elektrozylindereinheit EPCS-BS-32-100-3P-A-ST-M-H1-PLK-AA - Festo 8118268

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Elektrozylindereinheit EPCS-BS-32-100-3P-A-ST-M-H1-PLK-AA - Festo 8118268

Name: Elektrozylindereinheit EPCS-BS-32-100-3P-A-ST-M-H1-PLK-AA - Festo 8118268
Brand: Festo
SKU: FES-8118268
Price: 972.46 EUR
Availability: InStock

Festo ✓ Originalprodukt Neuware

Netto

972,46 €

zzgl. MwSt.

1.157,23 € inkl. 19 % MwSt., zzgl. Versand

Artikel FES-8118268

Hersteller-Nr. EPCS-BS-32-100-3P-A-ST-M-H1-PLK-AA

Frage zum Artikel

Datenblatt (PDF)

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Technische Daten

Baugröße	32
Hub	100 mm
Hubreserve	0 mm
Kolbenstangengewinde	M8
Reversierspiel	100 µm
Spindeldurchmesser	8 mm
Spindelsteigung	3 mm/U
Max. Verdrehwinkel der Kolbenstange +/-	1 deg
Einbaulage	beliebig
Kolbenstangenende	Außengewinde
Motorart	Schrittmotor
Konstruktiver Aufbau	mit Kugelgewindetrieb, mit integriertem Antrieb
Spindel-Typ	Kugelgewindetrieb
Verdrehsicherung/Führung	gleitgeführt
Referenzierung	Festanschlag-Block positiv, Festanschlag-Block negativ, Referenzschalter
Rotorlagegeber	Encoder absolut single turn
Rotorlagegeber Messprinzip	magnetisch
Temperaturüberwachung	Abschaltung bei Übertemperatur, Integrierter präziser CMOS-Temperatursensor mit analogem Ausgang
Zusätzliche Funktionen	Integrierte Endlagenerkennung
Anzeige	LED
Betriebsbereitschaftsanzeige	LED
Max. Beschleunigung	1,5 m/s²
Max. Geschwindigkeit	0,079 m/s
Geschwindigkeit „Speed Press“	0,01 m/s
Wiederholgenauigkeit	±0,02 mm
Eigenschaften digitale Logikausgänge	konfigurierbar, nicht galvanisch getrennt
Einschaltdauer	100%
Isolationsschutzklasse	B
Max. Strom digitale Logikausgänge	100 mA
Max. Stromaufnahme	3000 mA
Max. Stromaufnahme Logik	0,3 A
Nennspannung DC	24 V
Nennstrom	3 A
Parametrierschnittstelle	IO-Link, Bedienoberfläche
Rotorlagegeber Auflösung	16 bit
Zulässige Spannungsschwankungen	+/- 15 %
Spannungsversorgung, Anschlussart	Stecker
Spannungsversorgung, Anschlusstechnik	M12x1, T-codiert nach EN 61076-2-111
Spannungsversorgung, Anzahl Pole/Adern	4
Spannungsversorgung, Anschlussbild	00995989
Zulassung	RCM Mark
KC-Zeichen	KC-EMV
CE-Zeichen (siehe Konformitätserklärung)	nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)	nach UK RoHS Vorschriften
Schwingfestigkeit	Transporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit	Schockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK	0 - keine Korrosionsbeanspruchung
LABS-Konformität	VDMA24364-Zone III
Reinraumtauglichkeit, gemessen nach ISO 14644-14	Klasse 9 nach ISO 14644-1
Lagertemperatur	-20 ... 60 °C
Relative Luftfeuchtigkeit	nicht kondensierend
Schutzart	IP40
Schutzklasse	III
Umgebungstemperatur	0 ... 50 °C
Hinweis zur Umgebungstemperatur	Oberhalb der Umgebungstemperatur von 30 °C ist eine Leistungsreduktion von 2 % pro K einzuhalten.
Max. Moment Mx	0 Nm
Max. Moment My	1,5 Nm
Max. Moment Mz	1,5 Nm
Max. Radialkraft am Antriebsschaft	75 N
Max. Vorschubkraft Fx	150 N
Richtwert Nutzlast, waagrecht	24 kg
Richtwert Nutzlast, senkrecht	12 kg
Wartungsintervall	Lebensdauerschmierung
Bewegte Masse bei 0 mm Hub	98 g
Zuschlag bewegte Masse pro 10 mm Hub	3,3 g
Produktgewicht	1058 g
Grundgewicht bei 0 mm Hub	818 g
Gewichtszuschlag pro 10 mm Hub	24 g
Anzahl digitale Logikausgänge 24 V DC	2
Anzahl digitale Logikeingänge	2
Spezifikation Logikeingang	in Anlehnung an IEC 61131-2, Typ 1
Arbeitsbereich Logikeingang	24 V
Eigenschaften Logikeingang	konfigurierbar, nicht galvanisch getrennt
IO-Link, SIO-Mode Unterstützung	Ja
IO-Link, Protokollversion	Device V 1.1
IO-Link, Communication mode	COM3 (230,4 kBaud)
IO-Link, Port class	A
IO-Link, Anzahl Ports	1
IO-Link, Prozessdatenbreite OUT	2 Byte
IO-Link, Prozessdateninhalt OUT	Move Intermediate 1 bit
IO-Link, Prozessdatenbreite IN	2 Byte
IO-Link, Prozessdateninhalt IN	State Device 1 bit, State In 1 bit, State Intermediate 1 bit, State Move 1 bit, State Out 1 bit
IO-Link, Servicedateninhalt IN	32 bit Force, 32 bit Position, 32 bit Speed
IO-Link, minimale Zykluszeit	1 ms
IO-Link, Datenspeicher benötigt	500 byte
Max. Leitungslänge	15 m Ausgänge, 15 m Eingänge, 20 m bei IO-Link Betrieb
Schaltlogik Ausgänge	NPN (minusschaltend), PNP (plusschaltend)
Schaltlogik Eingänge	NPN (minusschaltend), PNP (plusschaltend)
Logikschnittstelle, Anschlussart	Stecker
Logikschnittstelle, Anschlusstechnik	M12x1, A-codiert nach EN 61076-2-101
Logikschnittstelle, Anzahl Pole/Adern	8
Logikschnittstelle, Anschlussbild	00992264
Befestigungsart	mit Innengewinde, mit Zubehör
Werkstoff-Hinweis	RoHS konform
Werkstoff Gehäuse	Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Kolbenstange	hochlegierter Stahl rostfrei
Werkstoff Spindelmutter	Stahl
Werkstoff Spindel	Wälzlagerstahl
Gewicht	1,2 kg
Hersteller	Festo
Hersteller-Nr.	EPCS-BS-32-100-3P-A-ST-M-H1-PLK-AA
EAN	4052568466046
Zolltarifnummer	84798997
GPSR Herstellerdaten	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
