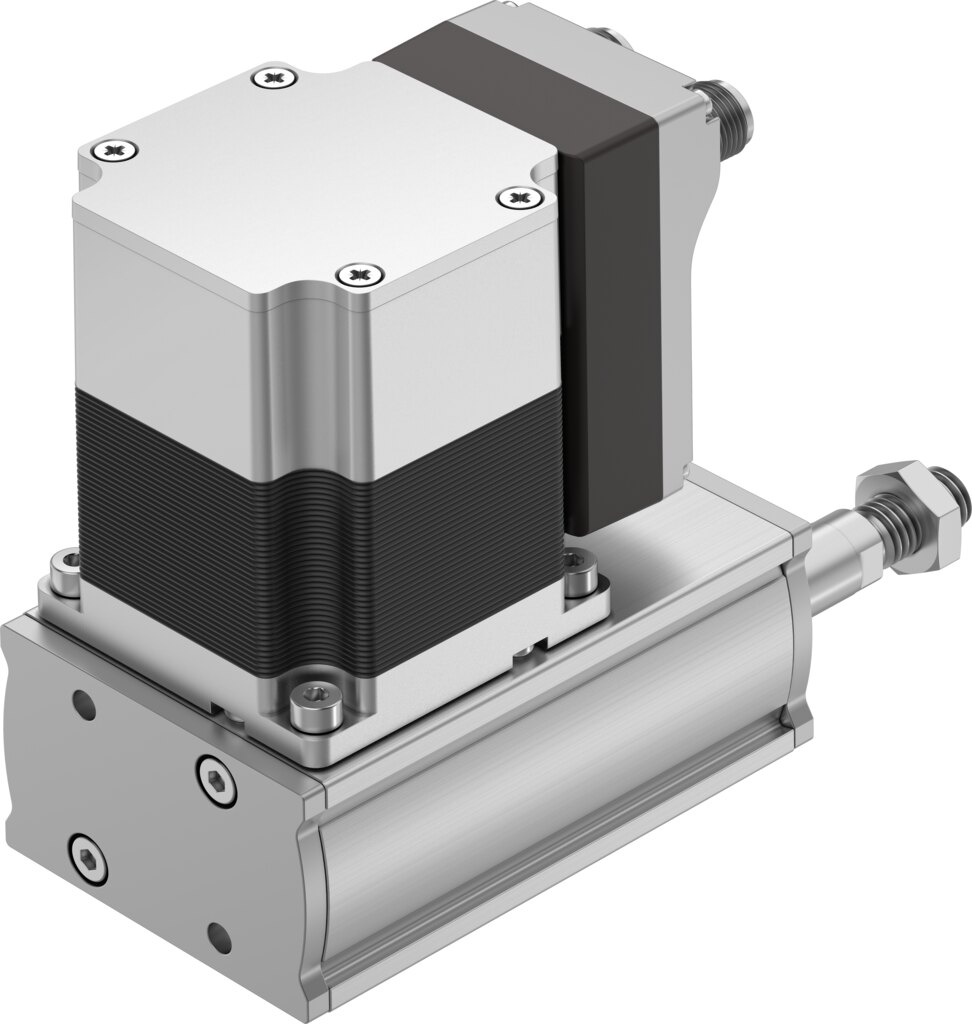

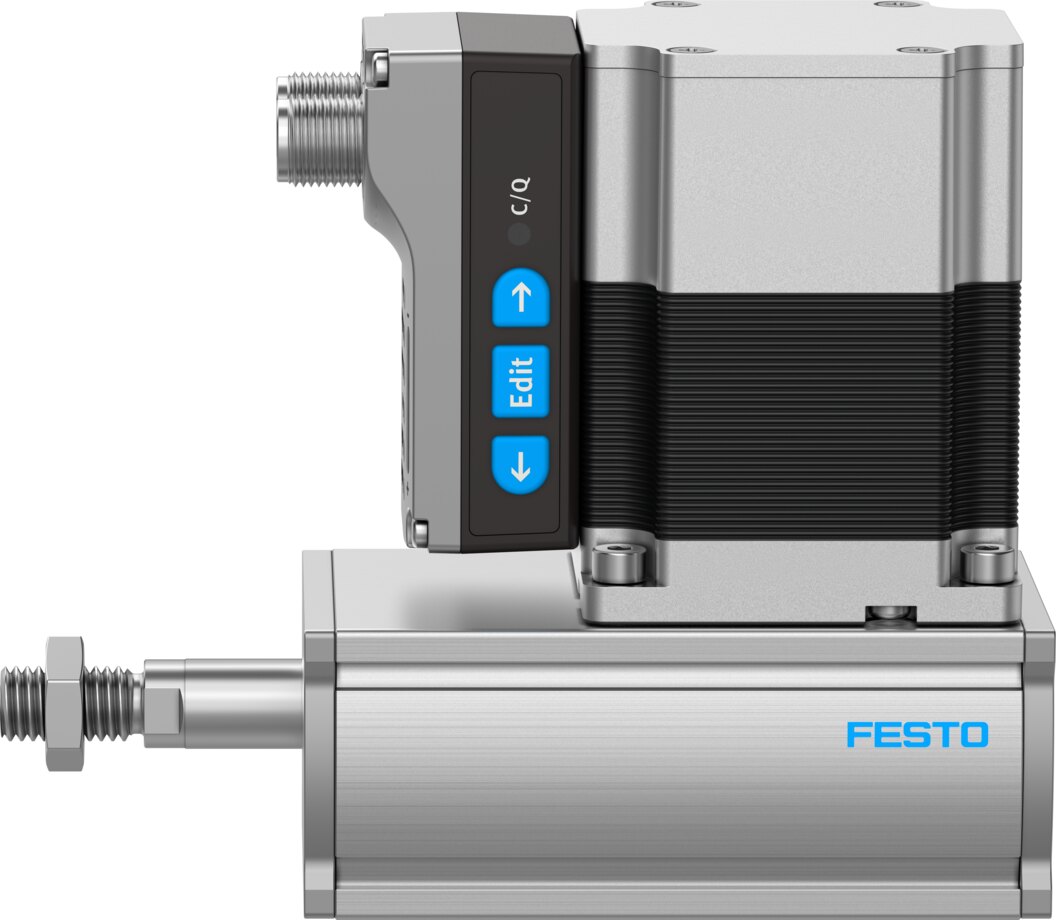

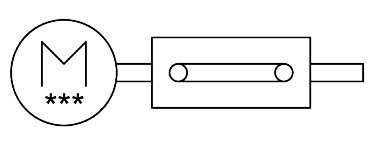

Elektrozylindereinheit mit Zahnriemen, Baugröße 60, Hub 30 mm, IO-Link EPCE-TB-60-30-FL-ST-M-H1-PLK-AA - Festo 8102164

Festo ✓ Originalprodukt Neuware

Elektrozylindereinheit mit integriertem Schrittmotor, Encoder und Ansteuerung: 30 mm Hub, bis 150 N Vorschubkraft und ±0,05 mm Wiederholgenauigkeit. Die EPCE-60 wird über digitale Ein- und Ausgänge oder IO-Link angesteuert, ein separater Motorcontroller entfällt.

Netto
684,50 €
zzgl. MwSt.
814,56 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8102164
Hersteller-Nr. EPCE-TB-60-30-FL-ST-M-H1-PLK-AA
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

30 mm Hub, 150 N Vorschubkraft und ±0,05 mm Wiederholgenauigkeit: Die EPCE-TB-60-30-FL-ST-M-H1-PLK-AA ist eine Elektrozylindereinheit mit Zahnriemen, bei der Motor, Encoder und Ansteuerung schon eingebaut sind. Sie eignet sich für kurze, schnelle Zustell- und Drückbewegungen.

Vorteile

  • Kompakt integriert: Motor, Encoder und Ansteuerung der EPCE-60 in einer Einheit, angeschlossen über M12-Stecker für 24 V DC und Logik.
  • Zwei Wege zur Steuerung: Die EPCE-60 läuft über IO-Link Device V 1.1 oder 2 digitale Eingänge (PNP) wie ein Pneumatikzylinder mit Ventil.
  • Wiederholgenau: ±0,05 mm bei bis zu 0,6 m/s und 9 m/s² Beschleunigung.
  • Belastbar: Vorschubkraft bis 150 N, Richtwert Nutzlast 10 kg waagrecht und 5 kg senkrecht.
  • Wartungsarm: Lebensdauerschmierung und 300 km Referenzlebensdauer, Schutzart IP40.

Einsatz

Die EPCE-60 ersetzt in Montage- und Handhabungsanlagen Pneumatikzylinder, wenn Zwischenpositionen oder einstellbare Kräfte gefragt sind. Die Kolbenstange mit Außengewinde M10x1,25 nimmt Werkzeug oder Greifer direkt auf. Für die EPCE-60 gelten 0 bis 50 °C Umgebungstemperatur, ab 30 °C mit 2 % Leistungsreduktion pro K.

Technische Daten

Antriebsritzel Wirkdurchmesser10,18 mm
Baugröße60
Hub30 mm
Hubreserve0 mm
KolbenstangengewindeM10x1,25
Zahnriemen-Dehnung0,375 %
Zahnriemen-Teilung2 mm
Einbaulagebeliebig
KolbenstangenendeAußengewinde
MotorartSchrittmotor
PositionserkennungMotorencoder
Konstruktiver Aufbaumit Zahnriemen, mit integriertem Antrieb
Verdrehsicherung/Führunggleitgeführt
ReferenzierungFestanschlag-Block positiv, Festanschlag-Block negativ
RotorlagegeberEncoder absolut single turn
Rotorlagegeber Messprinzipmagnetisch
TemperaturüberwachungAbschaltung bei Übertemperatur, Integrierter präziser CMOS-Temperatursensor mit analogem Ausgang
Zusätzliche FunktionenIntegrierte Endlagenerkennung
AnzeigeLED
BetriebsbereitschaftsanzeigeLED
Maximale Beschleunigung9 m/s²
Maximale Geschwindigkeit0,6 m/s
Geschwindigkeit "Speed Press"0,02 m/s
Wiederholgenauigkeit±0,05 mm
Eigenschaften digitale Logikausgängekonfigurierbar, nicht galvanisch getrennt
Einschaltdauer100%
IsolationsschutzklasseB
Maximaler Strom digitale Logikausgänge100 mA
Maximale Stromaufnahme5300 mA
Maximale Stromaufnahme Logik0,3 A
Nennspannung DC24 V
Nennstrom5,3 A
ParametrierschnittstelleIO-Link, Bedienoberfläche
Rotorlagegeber Auflösung16 bit
Zulässige Spannungsschwankungen+/- 15 %
Spannungsversorgung, AnschlussartStecker
Spannungsversorgung, AnschlusstechnikM12x1, T-codiert nach EN 61076-2-111
Spannungsversorgung, Anzahl Pole/Adern4
ZulassungRCM Mark
KC-ZeichenKC-EMV
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
Lagertemperatur-20 bis 60 °C
Relative Luftfeuchtigkeit0 - 90 %
SchutzartIP40
SchutzklasseIII
Umgebungstemperatur0 bis 50 °C
Hinweis zur UmgebungstemperaturOberhalb der Umgebungstemperatur von 30 °C ist eine Leistungsreduktion von 2 % pro K einzuhalten
Aufprallenergie in den Endlagen0,016 J
Maximales Moment Mx0 Nm
Maximales Moment My1 Nm
Maximales Moment Mz1 Nm
Maximale Vorschubkraft Fx150 N
Richtwert Nutzlast, waagrecht10 kg
Richtwert Nutzlast, senkrecht5 kg
Vorschubkonstante32 mm/U
Referenzlebensdauer300 km
WartungsintervallLebensdauerschmierung
Bewegte Masse218 g
Bewegte Masse bei 0 mm Hub188 g
Zuschlag bewegte Masse pro 10 mm Hub9,75 g
Produktgewicht1488 g
Grundgewicht bei 0 mm Hub1350 g
Gewichtszuschlag pro 10 mm Hub46 g
Anzahl digitale Logikausgänge 24 V DC2
Anzahl digitale Logikeingänge2
Spezifikation Logikeingangin Anlehnung an IEC 61131-2, Typ 1
Arbeitsbereich Logikeingang24 V
Eigenschaften Logikeingangkonfigurierbar, nicht galvanisch getrennt
IO-Link, SIO-Mode UnterstützungJa
IO-Link, ProtokollversionDevice V 1.1
IO-Link, Communication modeCOM3 (230,4 kBaud)
IO-Link, Port classA
IO-Link, Anzahl Ports1
IO-Link, Prozessdatenbreite OUT2 Byte
IO-Link, Prozessdateninhalt OUTMove Intermediate 1 bit
IO-Link, Prozessdatenbreite IN2 Byte
IO-Link, Prozessdateninhalt INState Device 1 bit, State In 1 bit, State Intermediate 1 bit, State Move 1 bit, State Out 1 bit
IO-Link, Servicedateninhalt INSpeed 32 bit, Position 32 bit, Force 32 bit
IO-Link, minimale Zykluszeit1 ms
IO-Link, Datenspeicher benötigt500 byte
Maximale Leitungslänge15 m Ausgänge, 15 m Eingänge, 20 m bei IO-Link Betrieb
Schaltlogik AusgängePNP (plusschaltend)
Schaltlogik EingängePNP (plusschaltend)
IO-Link, Connection technologyStecker
Logikschnittstelle, AnschlussartStecker
Logikschnittstelle, AnschlusstechnikM12x1, A-codiert nach EN 61076-2-101
Logikschnittstelle, Anzahl Pole/Adern8
Befestigungsartmit Innengewinde, mit Zubehör
Werkstoff-HinweisRoHS konform
Werkstoff DeckelAluminium-Knetlegierung, eloxiert
Werkstoff GehäuseAluminium-Knetlegierung, eloxiert
Werkstoff Kolbenstangehochlegierter Stahl rostfrei
Werkstoff ZahnriemenPolychloroprene mit Glasfaser
Gewicht1,6 kg
HerstellerFesto
Hersteller-Nr.EPCE-TB-60-30-FL-ST-M-H1-PLK-AA
EAN4052568551759
Zolltarifnummer84798997
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Hub [mm]30
GehäusewerkstoffAluminium, eloxiert
Betriebsspannung24 V DC
Temperaturbereich0-50 °C
Temperatur (max.)50
