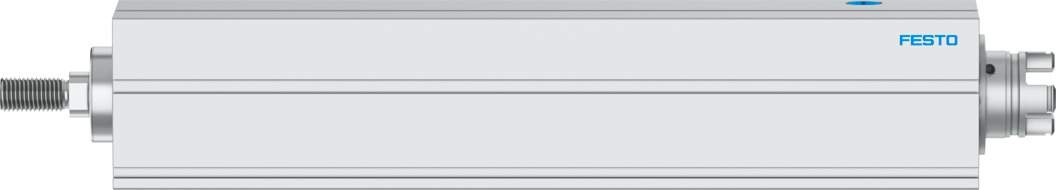

Elektrozylinder Kugelgewindetrieb Baugröße 60 Hub 50 mm EPCC-BS-60-50-5P-A - Festo 5428889

Festo ✓ Originalprodukt Neuware

Mit 50 mm Hub und ±0,02 mm Wiederholgenauigkeit übernimmt der Elektrozylinder EPCC-BS-60-50-5P-A exakte Positionieraufgaben. Kugelgewindetrieb mit 5 mm Steigung, Vorschubkraft bis 1000 N und bis 0,25 m/s Verfahrgeschwindigkeit. Passend für Schritt- und Servomotoren, Schutzart IP40.

Netto
510,78 €
zzgl. MwSt.
607,83 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-5428889
Hersteller-Nr. EPCC-BS-60-50-5P-A
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der Festo Elektrozylinder EPCC-BS-60-50-5P-A im Überblick: 50 mm Hub, Baugröße 60, bis 0,25 m/s. Der Kugelgewindetrieb mit 5 mm/U Steigung erzeugt bis 1000 N Vorschubkraft an der Kolbenstange (M12x1,25).

Vorteile

  • Reproduzierbare Endlagen mit ±0,02 mm Wiederholgenauigkeit.
  • Vorschubkraft bis 1000 N in Bewegungsrichtung.
  • Bis 0,25 m/s und 5 m/s² Beschleunigung für kurze Taktzeiten.
  • Richtwert Nutzlast 120 kg waagrecht und 60 kg senkrecht.
  • Kolbenstangengewinde M12x1,25.
  • Lebensdauerschmierung, keine Nachschmierung im Betrieb.

Einsatz

Pressen, Fügen und Positionieren über 50 mm Hub mit frei wählbaren Zwischenpositionen sind typische Aufgaben für den Elektrozylinder EPCC-BS-60-50-5P-A. Einbaulage beliebig, Umgebungstemperatur 0 bis 60 °C. Ausgelegt für den Anbau von Schritt- und Servomotoren. Gewicht laut Preisliste 1,6 kg.

Technische Daten

TypEPCC-BS-60-50-5P-A
Baugröße60
Hub50 mm
Hubreserve0 mm
KolbenstangengewindeM12x1,25
Reversierspiel100 µm
Spindeldurchmesser12 mm
Spindelsteigung5 mm/U
Maximaler Verdrehwinkel der Kolbenstange +/-1 deg
Einbaulagebeliebig
KolbenstangenendeAußengewinde
MotorartSchrittmotor, Servomotor
Positionserkennungfür Näherungsschalter
Konstruktiver Aufbaumit Kugelgewindetrieb
Spindel-TypKugelgewindetrieb
Verdrehsicherung/Führunggleitgeführt
Maximale Beschleunigung5 m/s²
Maximale Drehzahl3000 1/min
Maximale Geschwindigkeit0,25 m/s
Maximale Geschwindigkeit der Referenzfahrt0,01 m/s
Wiederholgenauigkeit±0,02 mm
Einschaltdauer100%
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 9 nach ISO 14644-1
Lagertemperatur-20 bis 60 °C
Relative Luftfeuchtigkeitnicht kondensierend
SchutzartIP40
Umgebungstemperatur0 bis 60 °C
Aufprallenergie in den Endlagen0,024 J
Maximales Antriebsmoment1,2 Nm
Maximales Moment Mx0 Nm
Maximales Moment My6,4 Nm
Maximales Moment Mz6,4 Nm
Maximale Radialkraft am Antriebsschaft230 N
Maximale Vorschubkraft Fx1000 N
Leerlaufantriebsmoment0,235 Nm
Richtwert Nutzlast, waagrecht120 kg
Richtwert Nutzlast, senkrecht60 kg
Massenträgheitsmoment JH pro Meter Hub0,1195 kgcm²
Massenträgheitsmoment JL pro kg Nutzlast0,0063 kgcm²
Massenträgheitsmoment JO0,0682 kgcm²
WartungsintervallLebensdauerschmierung
Bewegte Masse bei 0 mm Hub305 g
Zuschlag bewegte Masse pro 10 mm Hub6,5 g
Grundgewicht bei 0 mm Hub1114 g
Gewichtszuschlag pro 10 mm Hub69 g
Befestigungsartmit Innengewinde, mit Zubehör
Werkstoff-HinweisRoHS konform
Werkstoff Gehäusegleiteloxiert
Werkstoff Kolbenstangehochlegierter Stahl rostfrei
Werkstoff SpindelmutterStahl
Werkstoff SpindelWälzlagerstahl
Gewicht (Preisliste)1,6 kg
Gewicht1,6 kg
HerstellerFesto
Hersteller-Nr.EPCC-BS-60-50-5P-A
EAN4052568452742
Zolltarifnummer84799070
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Hub [mm]50
BauartElektrozylinder mit Kugelumlaufgewinde
Temperaturbereich0-60 °C
Temperatur (max.)60
