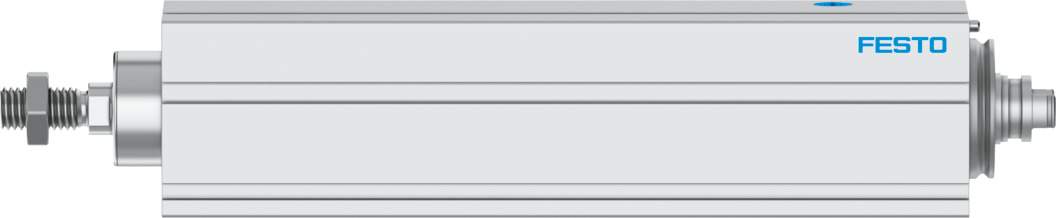

Elektrozylinder Kugelgewindetrieb Baugröße 45 Hub 150 mm EPCC-BS-45-150-10P-A - Festo 5428873
Der Elektrozylinder EPCC-BS-45-150-10P-A bewegt Lasten über 150 mm Hub und fährt Positionen auf ±0,02 mm genau wieder an. Kugelgewindetrieb mit 10 mm Steigung, Vorschubkraft bis 450 N und bis 0,6 m/s Verfahrgeschwindigkeit. Passend für Schritt- und Servomotoren, Schutzart IP40.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
EPCC-BS-45-150-10P-A ist ein Elektrozylinder von Festo mit 150 mm Hub, Baugröße 45, bis 0,6 m/s. Der Kugelgewindetrieb mit 10 mm/U Steigung erzeugt bis 450 N Vorschubkraft an der Kolbenstange (M10x1,25).
Vorteile
- Reproduzierbare Endlagen mit ±0,02 mm Wiederholgenauigkeit.
- Kurze Zyklen mit bis zu 0,6 m/s und 15 m/s².
- Vorschubkraft bis 450 N in Bewegungsrichtung.
- Richtwert Nutzlast 60 kg waagrecht und 30 kg senkrecht.
- Kolbenstangengewinde M10x1,25.
- Lebensdauerschmierung, keine Nachschmierung im Betrieb.
Einsatz
Pressen, Fügen und Positionieren über 150 mm Hub mit frei wählbaren Zwischenpositionen sind typische Aufgaben für den Elektrozylinder EPCC-BS-45-150-10P-A. Einbaulage beliebig, Umgebungstemperatur 0 bis 60 °C. Ausgelegt für den Anbau von Schritt- und Servomotoren. Gewicht laut Preisliste 1,5 kg.
Technische Daten
| Typ | EPCC-BS-45-150-10P-A |
|---|---|
| Baugröße | 45 |
| Hub | 150 mm |
| Hubreserve | 0 mm |
| Kolbenstangengewinde | M10x1,25 |
| Reversierspiel | 100 µm |
| Spindeldurchmesser | 10 mm |
| Spindelsteigung | 10 mm/U |
| Maximaler Verdrehwinkel der Kolbenstange +/- | 1 deg |
| Einbaulage | beliebig |
| Kolbenstangenende | Außengewinde |
| Motorart | Schrittmotor, Servomotor |
| Positionserkennung | für Näherungsschalter |
| Konstruktiver Aufbau | mit Kugelgewindetrieb |
| Spindel-Typ | Kugelgewindetrieb |
| Verdrehsicherung/Führung | gleitgeführt |
| Maximale Beschleunigung | 15 m/s² |
| Maximale Drehzahl | 3600 1/min |
| Maximale Geschwindigkeit | 0,6 m/s |
| Maximale Geschwindigkeit der Referenzfahrt | 0,01 m/s |
| Wiederholgenauigkeit | ±0,02 mm |
| Einschaltdauer | 100% |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Eignung zur Produktion von Li-Ionen Batterien | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Klasse 9 nach ISO 14644-1 |
| Lagertemperatur | -20 bis 60 °C |
| Relative Luftfeuchtigkeit | nicht kondensierend |
| Schutzart | IP40 |
| Umgebungstemperatur | 0 bis 60 °C |
| Aufprallenergie in den Endlagen | 0,012 J |
| Maximales Antriebsmoment | 0,9 Nm |
| Maximales Moment Mx | 0 Nm |
| Maximales Moment My | 2,9 Nm |
| Maximales Moment Mz | 2,9 Nm |
| Maximale Radialkraft am Antriebsschaft | 180 N |
| Maximale Vorschubkraft Fx | 450 N |
| Leerlaufantriebsmoment | 0,16 Nm |
| Richtwert Nutzlast, waagrecht | 60 kg |
| Richtwert Nutzlast, senkrecht | 30 kg |
| Massenträgheitsmoment JH pro Meter Hub | 0,0711 kgcm² |
| Massenträgheitsmoment JL pro kg Nutzlast | 0,0253 kgcm² |
| Massenträgheitsmoment JO | 0,0153 kgcm² |
| Wartungsintervall | Lebensdauerschmierung |
| Bewegte Masse bei 0 mm Hub | 179 g |
| Zuschlag bewegte Masse pro 10 mm Hub | 4,9 g |
| Grundgewicht bei 0 mm Hub | 555 g |
| Gewichtszuschlag pro 10 mm Hub | 41 g |
| Befestigungsart | mit Innengewinde, mit Zubehör |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Gehäuse | gleiteloxiert |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Werkstoff Spindelmutter | Stahl |
| Werkstoff Spindel | Wälzlagerstahl |
| Gewicht (Preisliste) | 1,5 kg |
| Gewicht | 1,5 kg |
| Hersteller | Festo |
| Hersteller-Nr. | EPCC-BS-45-150-10P-A |
| EAN | 4052568452261 |
| Zolltarifnummer | 84799070 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Hub [mm] | 150 |
| Bauart | Elektrozylinder mit Kugelumlaufgewinde |
| Temperaturbereich | 0-60 °C |
| Temperatur (max.) | 60 |
