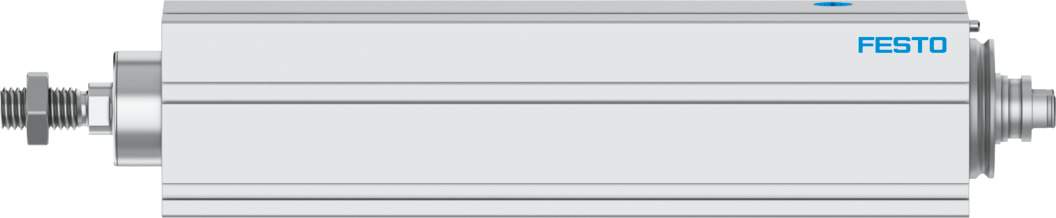

Elektrozylinder Kugelgewindetrieb Baugröße 45 Hub 125 mm EPCC-BS-45-125-10P-A - Festo 5428872

Festo ✓ Originalprodukt Neuware

Der Elektrozylinder EPCC-BS-45-125-10P-A bewegt Lasten über 125 mm Hub und fährt Positionen auf ±0,02 mm genau wieder an. Kugelgewindetrieb mit 10 mm Steigung, Vorschubkraft bis 450 N und bis 0,6 m/s Verfahrgeschwindigkeit. Passend für Schritt- und Servomotoren, Schutzart IP40.

Netto
475,92 €
zzgl. MwSt.
566,34 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-5428872
Hersteller-Nr. EPCC-BS-45-125-10P-A
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der Festo Elektrozylinder EPCC-BS-45-125-10P-A im Überblick: 125 mm Hub, Baugröße 45, bis 0,6 m/s. Der Kugelgewindetrieb mit 10 mm/U Steigung erzeugt bis 450 N Vorschubkraft an der Kolbenstange (M10x1,25).

Vorteile

  • Wiederholgenauigkeit ±0,02 mm über den gesamten Hub von 125 mm.
  • Vorschubkraft bis 450 N in Bewegungsrichtung.
  • Bis 0,6 m/s und 15 m/s² Beschleunigung für kurze Taktzeiten.
  • Richtwert Nutzlast 60 kg waagrecht und 30 kg senkrecht.
  • Kolbenstangengewinde M10x1,25.
  • Lebensdauerschmierung, keine Nachschmierung im Betrieb.

Einsatz

Der Elektrozylinder EPCC-BS-45-125-10P-A ersetzt Pneumatikzylinder dort, wo über 125 mm Hub frei programmierbare Positionen und definierte Kräfte gefragt sind. Einbaulage beliebig, Umgebungstemperatur 0 bis 60 °C. Ausgelegt für den Anbau von Schritt- und Servomotoren. Gewicht laut Preisliste 1,4 kg.

Technische Daten

TypEPCC-BS-45-125-10P-A
Baugröße45
Hub125 mm
Hubreserve0 mm
KolbenstangengewindeM10x1,25
Reversierspiel100 µm
Spindeldurchmesser10 mm
Spindelsteigung10 mm/U
Maximaler Verdrehwinkel der Kolbenstange +/-1 deg
Einbaulagebeliebig
KolbenstangenendeAußengewinde
MotorartSchrittmotor, Servomotor
Positionserkennungfür Näherungsschalter
Konstruktiver Aufbaumit Kugelgewindetrieb
Spindel-TypKugelgewindetrieb
Verdrehsicherung/Führunggleitgeführt
Maximale Beschleunigung15 m/s²
Maximale Drehzahl3600 1/min
Maximale Geschwindigkeit0,6 m/s
Maximale Geschwindigkeit der Referenzfahrt0,01 m/s
Wiederholgenauigkeit±0,02 mm
Einschaltdauer100%
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 9 nach ISO 14644-1
Lagertemperatur-20 bis 60 °C
Relative Luftfeuchtigkeitnicht kondensierend
SchutzartIP40
Umgebungstemperatur0 bis 60 °C
Aufprallenergie in den Endlagen0,012 J
Maximales Antriebsmoment0,9 Nm
Maximales Moment Mx0 Nm
Maximales Moment My2,9 Nm
Maximales Moment Mz2,9 Nm
Maximale Radialkraft am Antriebsschaft180 N
Maximale Vorschubkraft Fx450 N
Leerlaufantriebsmoment0,16 Nm
Richtwert Nutzlast, waagrecht60 kg
Richtwert Nutzlast, senkrecht30 kg
Massenträgheitsmoment JH pro Meter Hub0,0711 kgcm²
Massenträgheitsmoment JL pro kg Nutzlast0,0253 kgcm²
Massenträgheitsmoment JO0,0153 kgcm²
WartungsintervallLebensdauerschmierung
Bewegte Masse bei 0 mm Hub179 g
Zuschlag bewegte Masse pro 10 mm Hub4,9 g
Grundgewicht bei 0 mm Hub555 g
Gewichtszuschlag pro 10 mm Hub41 g
Befestigungsartmit Innengewinde, mit Zubehör
Werkstoff-HinweisRoHS konform
Werkstoff Gehäusegleiteloxiert
Werkstoff Kolbenstangehochlegierter Stahl rostfrei
Werkstoff SpindelmutterStahl
Werkstoff SpindelWälzlagerstahl
Gewicht (Preisliste)1,4 kg
Gewicht1,4 kg
HerstellerFesto
Hersteller-Nr.EPCC-BS-45-125-10P-A
EAN4052568452254
Zolltarifnummer84799070
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Hub [mm]125
BauartElektrozylinder mit Kugelumlaufgewinde
Temperaturbereich0-60 °C
Temperatur (max.)60
