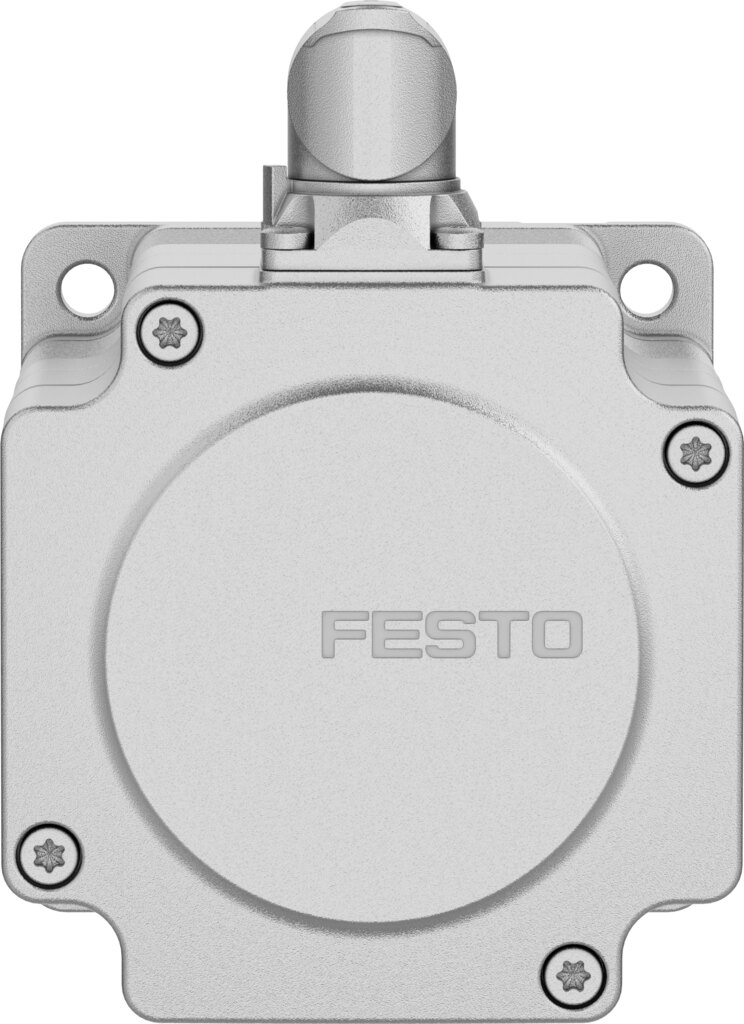

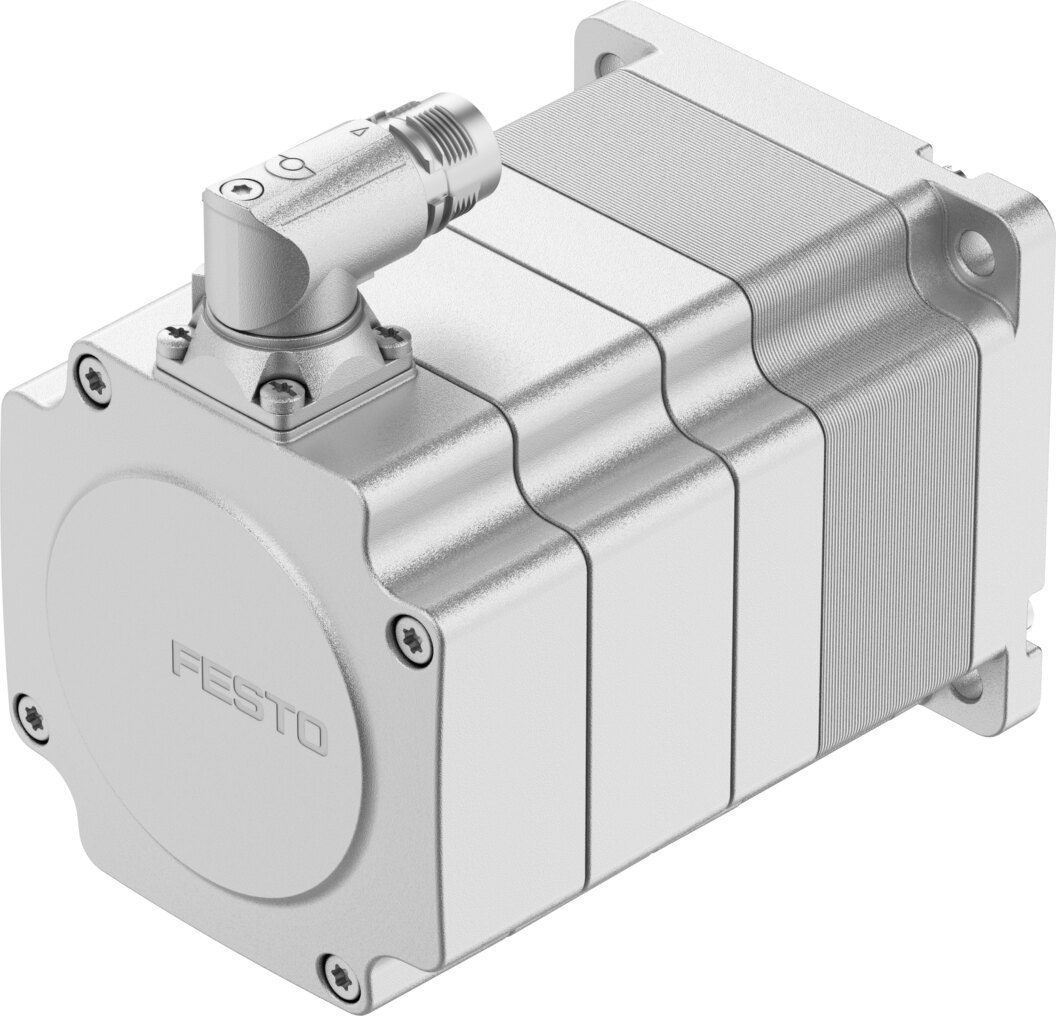

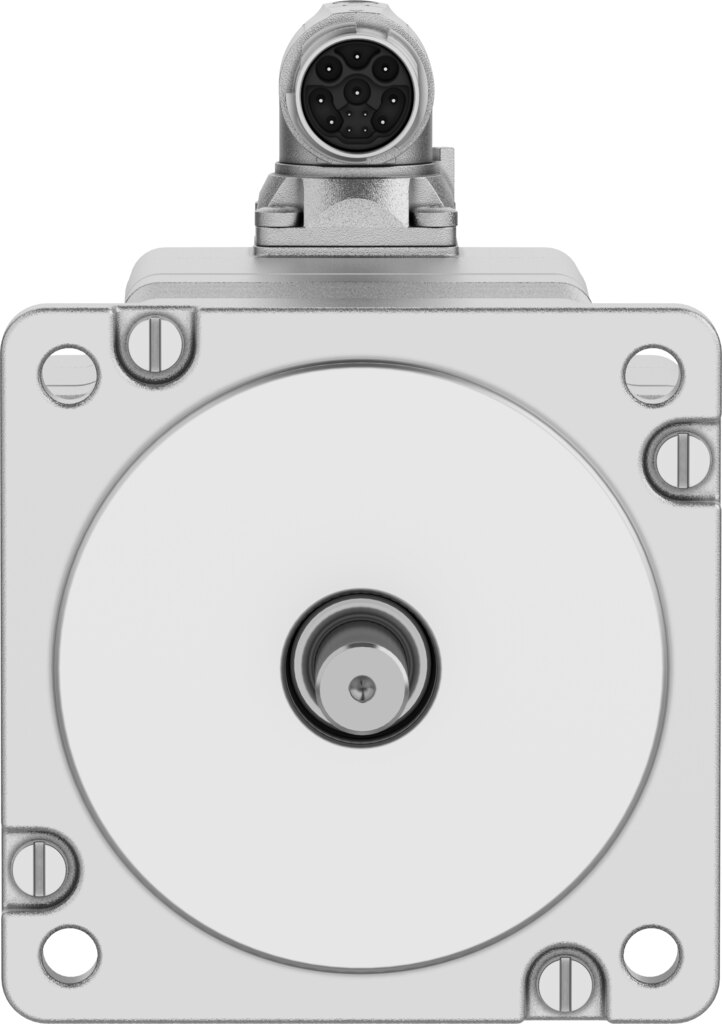

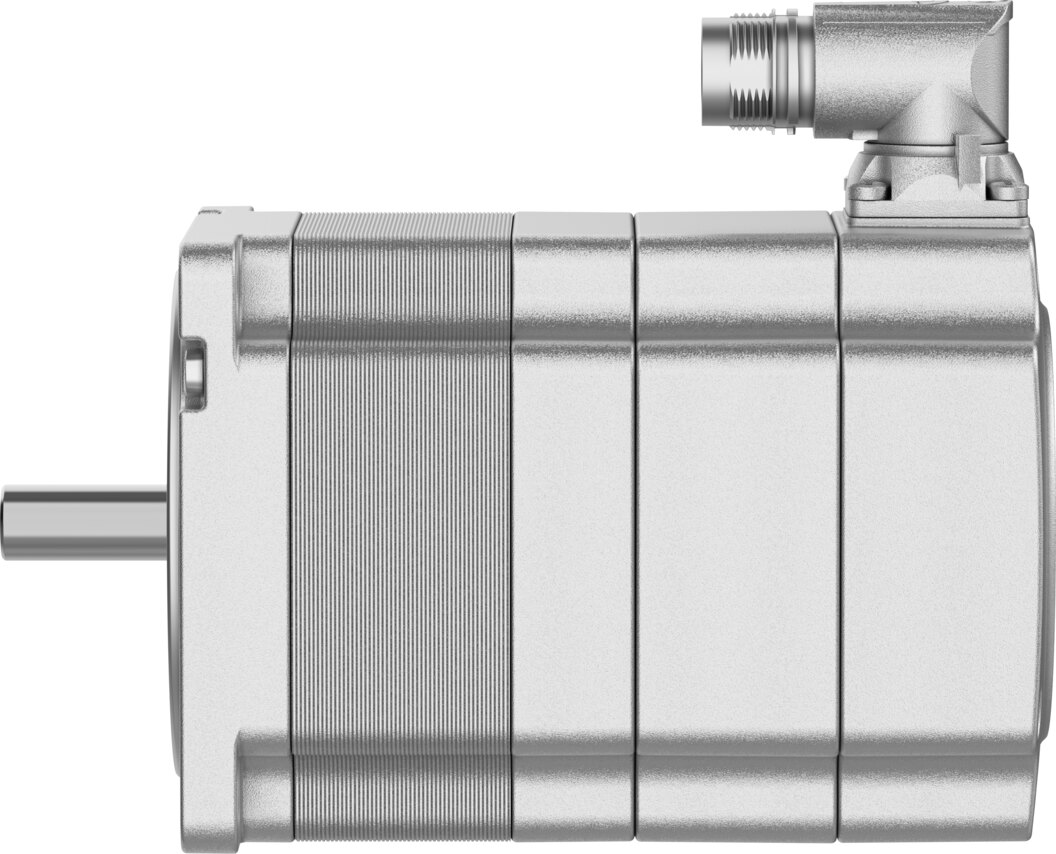

Schrittmotor 48 V, 2,4 Nm Haltemoment, Multiturn-Absolutwertgeber, Haltebremse EMMT-ST-87-S-RMB - Festo 8156190

Festo ✓ Originalprodukt Neuware

Der Schrittmotor EMMT-ST-87-S-RMB stellt 1,9 Nm Nennmoment bei 800 1/min bereit und erreicht kurzzeitig 2,7 Nm. Ein Multiturn-Absolutwertgeber mit BiSS-C meldet die Rotorlage mit 17 bit. Eine Haltebremse mit 4,26 Nm sichert die Last bei abgeschaltetem Antrieb.

Netto
811,58 €
zzgl. MwSt.
965,78 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8156190
Hersteller-Nr. EMMT-ST-87-S-RMB
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Für Positionierantriebe an 48 V bietet der Schrittmotor EMMT-ST-87-S-RMB 1,9 Nm Dauer-Nennmoment und Spitzen bis 2,7 Nm.

Vorteile

  • Reserve für Beschleunigung: Spitzendrehmoment 2,7 Nm bei 1,9 Nm Nennmoment
  • Multiturn-Absolutwertgeber: BiSS-C, 17 bit, 65536 Umdrehungen absolut erfassbar
  • Haltebremse: 4,26 Nm Haltemoment, Betriebsspannung 24 V DC
  • Anschluss: Hybrid-Stecker M17x0,75, 12-polig
  • Schutzart: IP40 an der Welle, IP65 für Gehäuse und Anschlusstechnik
  • Schrittwinkel: 1,8° im Vollschritt

Einsatz

Einsatzbereich sind elektrische Antriebe in Montage, Handhabung und Verpackung bei Umgebungstemperaturen von -15 bis 40 °C. Wärmeklasse B nach EN 60034-1 und Bemessungsklasse S1 erlauben Dauerbetrieb mit 1,9 Nm.

Technische Daten

Umgebungstemperatur-15 bis 40 °C
Hinweis zur Umgebungstemperaturbis 80°C mit Derating -2%/°C
Maximale Aufstellhöhe4000 m
Hinweis zur maximalen Aufstellhöheab 1.000 m nur mit Derating von -1,0% pro 100 m
Lagertemperatur-20 bis 70 °C
Relative Luftfeuchtigkeitnicht kondensierend
Entspricht NormIEC 60034
Wärmeklasse nach EN 60034-1B
Maximale Wicklungstemperatur130 °C
Bemessungsklasse nach EN 60034-1S1
TemperaturüberwachungDigitale Motortemperaturübertragung per BiSS-C
Motorbauform nach EN 60034-7IM V1, IM V3
Einbaulagebeliebig
SchutzartIP40
Hinweis zur SchutzartIP40 Motorwelle, IP65 für Motorgehäuse inklusive Anschlusstechnik
Schnittstellencode Motor Out87A
Elektrischer Anschluss 1, AnschlussartHybrid-Stecker
Elektrischer Anschluss 1, AnschlusstechnikM17x0,75
Elektrischer Anschluss 1, Anzahl Pole/Adern12
Werkstoff-HinweisRoHS konform
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
ZulassungRCM Mark, c UL us - Recognized (OL)
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften
Zertifikat ausstellende StelleUL E342973
Nennbetriebsspannung DC48 V
Polpaarzahl50
Haltemoment Motor2,4 Nm
Nenndrehmoment1,9 Nm
Spitzendrehmoment2,7 Nm
Nenndrehzahl800 1/min
Maximale Drehzahl2200 1/min
Maximale mechanische Drehzahl7000 1/min
Schrittwinkel bei Vollschritt1,8 deg
Schrittwinkeltoleranz±5 %
Nennleistung Motor159 W
Dauerstillstandsstrom9,5 A
Nennstrom Motor7,8 A
Spitzenstrom12 A
Motorkonstante0,24 Nm/A
Spannungskonstante Phase15,4 mVmin
Wicklungswiderstand Phase0,13 Ohm
Wicklungsinduktivität Phase je Einzelphase (unverkettet)0,35 mH
Wicklung Längsinduktivität Ld (Phase)0,56 mH
Wicklung Querinduktivität Lq (Phase)0,35 mH
Elektrische Zeitkonstante1,75 ms
Thermische Zeitkonstante35 min
Thermischer Widerstand0,89 K/W
Messflansch250 x 250 x 15 mm, Stahl
Gesamtabtriebsträgheitsmoment1,116 kgcm²
Produktgewicht2890 g
Zulässige axiale Wellenbelastung60 N
Zulässige radiale Wellenbelastung220 N
RotorlagegeberEncoder absolut multi turn
Rotorlagegeber HerstellerbezeichnungKCD-BC33B-1617-U09C-JAQ-009
Rotorlagegeber absolut erfassbare Umdrehungen65536
Rotorlagegeber SchnittstelleBiSS-C
Rotorlagegeber Messprinzipmagnetisch
Rotorlagegeber Betriebsspannung DC14 V
Rotorlagegeber Betriebsspannungsbereich DC4,75 bis 15 V
Rotorlagegeber Sinus-/Cosinusperioden pro Umdrehung2
Rotorlagegeber Positionswerte pro Umdrehung131072
Rotorlagegeber Auflösung17 bit
Rotorlagegeber Systemgenauigkeit Winkelmessung-310 bis 310 arcsec
Haltemoment Bremse4,26 Nm
Betriebsspannung DC Bremse24 V
Stromaufnahme Bremse0,49 A
Leistungsaufnahme Bremse12 W
Spulenwiderstand Bremse49,2 Ohm
Spuleninduktivität Bremse110 mH
Trennzeit Bremse44 ms
Schließzeit Bremse110 ms
Ansprechverzug DC Bremse30 ms
Maximale Leerlaufdrehzahl Bremse7000 1/min
Maximale Reibarbeit je Bremsvorgang14000 J
Anzahl Notstopps pro Stunde1
Massenträgheitsmoment Bremse0,11 kgcm²
Schaltspiele Haltebremse10 Millionen Leerbetätigungen (ohne Reibarbeit)
MTTF, Teilkomponente20 Jahre, Rotorlagegeber
Gewicht3,6 kg
HerstellerFesto
Hersteller-Nr.EMMT-ST-87-S-RMB
EAN4052568639785
Zolltarifnummer85015100
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Betriebsspannung48 V DC
SerieEMMT
Temperatur (max.)40
